DC5V2.4A開關電源無輸出

各位大神：

    本菜鳥剛學習開關電源，嘗試練習制作一個小型開關電源，但實物測試結果：無DC5V電壓輸出，UC3843的第7腳電壓只有9.1V，第8腳只有2.0V，第2腳電壓為1.2V，所以想請大神們能抽空幫忙指正錯誤，謝謝！


注：原理圖和參數計算過程見附件的PDF和word文檔。/upload/community/2019/01/11/1547209214-51150.docx


/upload/community/2019/01/11/1547209281-92940.pdf

1

全部回復(8)
正序查看
倒序查看
hylylx
LV.9
2
2019-01-14 10:31
0
回復
2019-01-14 16:50

RS太選小了。7腳VCC差個47uf供電電容。

0
回復
fanchay
LV.5
4
2019-01-14 17:47
用電阻直接啟動，3843的7腳需接一個電容，容值約在22uF以上
0
回復
2019-01-17 17:14
@ymyangyong
RS太選小了。7腳VCC差個47uf供電電容。

/upload/community/2019/01/17/1547715084-44440.docx

謝謝大神指點，輸出空載已有4.93V，但帶載后電壓下降，帶載20歐姆，電壓已下降至4.4V（已移除R8：0.3R/2W），帶載3歐姆，電壓下降至3.3V，請?jiān)僦更c(diǎn)錯誤。

本人新手，看了一些資料，一知半解的，想制作實物來驗證自己的計算，以上附件是我的計算過程，有以下問題想請教：

（1）原邊匝數：107匝，副邊匝數：8匝，輔助邊：原應為21匝（因后面出現了帶載電壓下降就把輔助邊更改為26匝，調整R17至7.2K歐姆，但補償反饋回路是用21匝計算，這點沒有更改過來）關于MOS管過流保護電阻計算：當UC3843的第3腳檢測電壓為Vt=1.0V時啟動保護,由Rs-max=Vt*Ns/(Iout*Np)=1.0*8/(2.4*107)=0.03歐姆

問題：請問這樣的計算過程是否錯誤？正確的計算公式是？

（2）電壓鉗位電路的參數R1和C5的參數是否有錯？正確的計算公式是？

（3）連接UC3843第1腳的補償回路R18（4.7K）\C13(120pF)\C15（39nF）參數是否正確？正確的計算公式是？

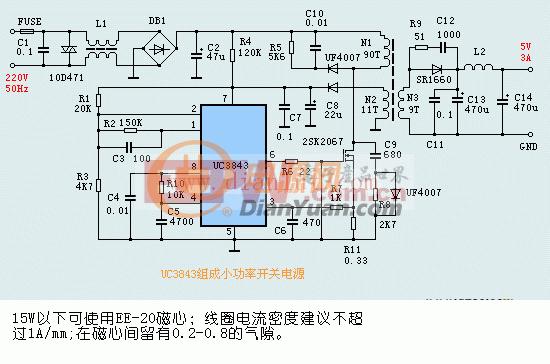

        看到網上的一些資料，如下圖，R2和C3，R9和C12,R8和C9的參數計算公式是怎么樣的？

（4）請問這次實物測試帶載測試電壓下降的原因是什么？應該如何改善？

0
回復
2019-01-17 17:14
@fanchay
用電阻直接啟動，3843的7腳需接一個電容，容值約在22uF以上

/upload/community/2019/01/17/1547715084-44440.docx

謝謝大神指點，輸出空載已有4.93V，但帶載后電壓下降，帶載20歐姆，電壓已下降至4.4V（已移除R8：0.3R/2W），帶載3歐姆，電壓下降至3.3V，請?jiān)僦更c(diǎn)錯誤。

本人新手，看了一些資料，一知半解的，想制作實物來驗證自己的計算，以上附件是我的計算過程，有以下問題想請教：

（1）原邊匝數：107匝，副邊匝數：8匝，輔助邊：原應為21匝（因后面出現了帶載電壓下降就把輔助邊更改為26匝，調整R17至7.2K歐姆，但補償反饋回路是用21匝計算，這點沒有更改過來）關于MOS管過流保護電阻計算：當UC3843的第3腳檢測電壓為Vt=1.0V時啟動保護,由Rs-max=Vt*Ns/(Iout*Np)=1.0*8/(2.4*107)=0.03歐姆

問題：請問這樣的計算過程是否錯誤？正確的計算公式是？

（2）電壓鉗位電路的參數R1和C5的參數是否有錯？正確的計算公式是？

（3）連接UC3843第1腳的補償回路R18（4.7K）\C13(120pF)\C15（39nF）參數是否正確？正確的計算公式是？

        看到網上的一些資料，如下圖，R2和C3，R9和C12,R8和C9的參數計算公式是怎么樣的？

（4）請問這次實物測試帶載測試電壓下降的原因是什么？應該如何改善？

0
回復
2019-01-17 17:52
@菜鳥新手
/upload/community/2019/01/17/1547715084-44440.docx謝謝大神指點，輸出空載已有4.93V，但帶載后電壓下降，帶載20歐姆，電壓已下降至4.4V（已移除R8：0.3R/2W），帶載3歐姆，電壓下降至3.3V，請?jiān)僦更c(diǎn)錯誤。本人新手，看了一些資料，一知半解的，想制作實物來驗證自己的計算，以上附件是我的計算過程，有以下問題想請教：（1）原邊匝數：107匝，副邊匝數：8匝，輔助邊：原應為21匝（因后面出現了帶載電壓下降就把輔助邊更改為26匝，調整R17至7.2K歐姆，但補償反饋回路是用21匝計算，這點沒有更改過來）關于MOS管過流保護電阻計算：當UC3843的第3腳檢測電壓為Vt=1.0V時啟動保護,由Rs-max=Vt*Ns/(Iout*Np)=1.0*8/(2.4*107)=0.03歐姆問題：請問這樣的計算過程是否錯誤？正確的計算公式是？（2）電壓鉗位電路的參數R1和C5的參數是否有錯？正確的計算公式是？（3）連接UC3843第1腳的補償回路R18（4.7K）\C13(120pF)\C15（39nF）參數是否正確？正確的計算公式是？    看到網上的一些資料，如下圖，R2和C3，R9和C12,R8和C9的參數計算公式是怎么樣的？（4）請問這次實物測試帶載測試電壓下降的原因是什么？應該如何改善？[圖片]
加QQ我給你份計算資料，1763486174
0
回復
2019-01-17 18:05
@核子郡丹禮
加QQ我給你份計算資料，1763486174

謝謝！

0
回復
2019-01-18 12:12
@菜鳥新手
/upload/community/2019/01/17/1547715084-44440.docx謝謝大神指點，輸出空載已有4.93V，但帶載后電壓下降，帶載20歐姆，電壓已下降至4.4V（已移除R8：0.3R/2W），帶載3歐姆，電壓下降至3.3V，請?jiān)僦更c(diǎn)錯誤。本人新手，看了一些資料，一知半解的，想制作實物來驗證自己的計算，以上附件是我的計算過程，有以下問題想請教：（1）原邊匝數：107匝，副邊匝數：8匝，輔助邊：原應為21匝（因后面出現了帶載電壓下降就把輔助邊更改為26匝，調整R17至7.2K歐姆，但補償反饋回路是用21匝計算，這點沒有更改過來）關于MOS管過流保護電阻計算：當UC3843的第3腳檢測電壓為Vt=1.0V時啟動保護,由Rs-max=Vt*Ns/(Iout*Np)=1.0*8/(2.4*107)=0.03歐姆問題：請問這樣的計算過程是否錯誤？正確的計算公式是？（2）電壓鉗位電路的參數R1和C5的參數是否有錯？正確的計算公式是？（3）連接UC3843第1腳的補償回路R18（4.7K）\C13(120pF)\C15（39nF）參數是否正確？正確的計算公式是？    看到網上的一些資料，如下圖，R2和C3，R9和C12,R8和C9的參數計算公式是怎么樣的？（4）請問這次實物測試帶載測試電壓下降的原因是什么？應該如何改善？[圖片]
Rs不是這么算的，應該是1/Ipk。反饋部分應該去掉原邊反饋元件，2腳直接接地，由1腳和光耦接受副邊反饋，這可能是帶載掉電壓的主要原因。
