終于收到了電源網的電子負載元器件,感謝樂工的辛苦付出,我也是曾經搞過單片機開發,這次樂工做的已經非常接近成品了,對于我們來說是福利,但樂工肯定付出了很多時間和精力,在此再次表示感謝!
先上一個最終組裝好的效果圖
一.需要自行準備的東西
機箱,鋁材機箱 190-8型98*252*230
散熱片,150*60*60二合一鋁散熱片
散熱風扇,6025 我購買的是原裝NMB 2410ML-04W-B56 12V 0.26A
轉速4900RPM
風量0.660立方米/分鐘
變壓器 220V輸入,雙12V輸出 20W以上就行,我購買的30W的
螺絲螺帽若干,
環氧前后面板固定到機箱需要自攻螺絲,散熱片與MOS管固定需要12*3螺絲螺帽,變壓器電路板固定也需要螺絲墊片,我用的是12*4的螺絲螺帽與墊片,不同的變壓器可能會有差異
二.電路板焊接
首先焊貼片芯片,從管腳最多的單片機開始,然后是16pin、8pin、4pin,然后是貼片電阻電容,最后是針插的元器件

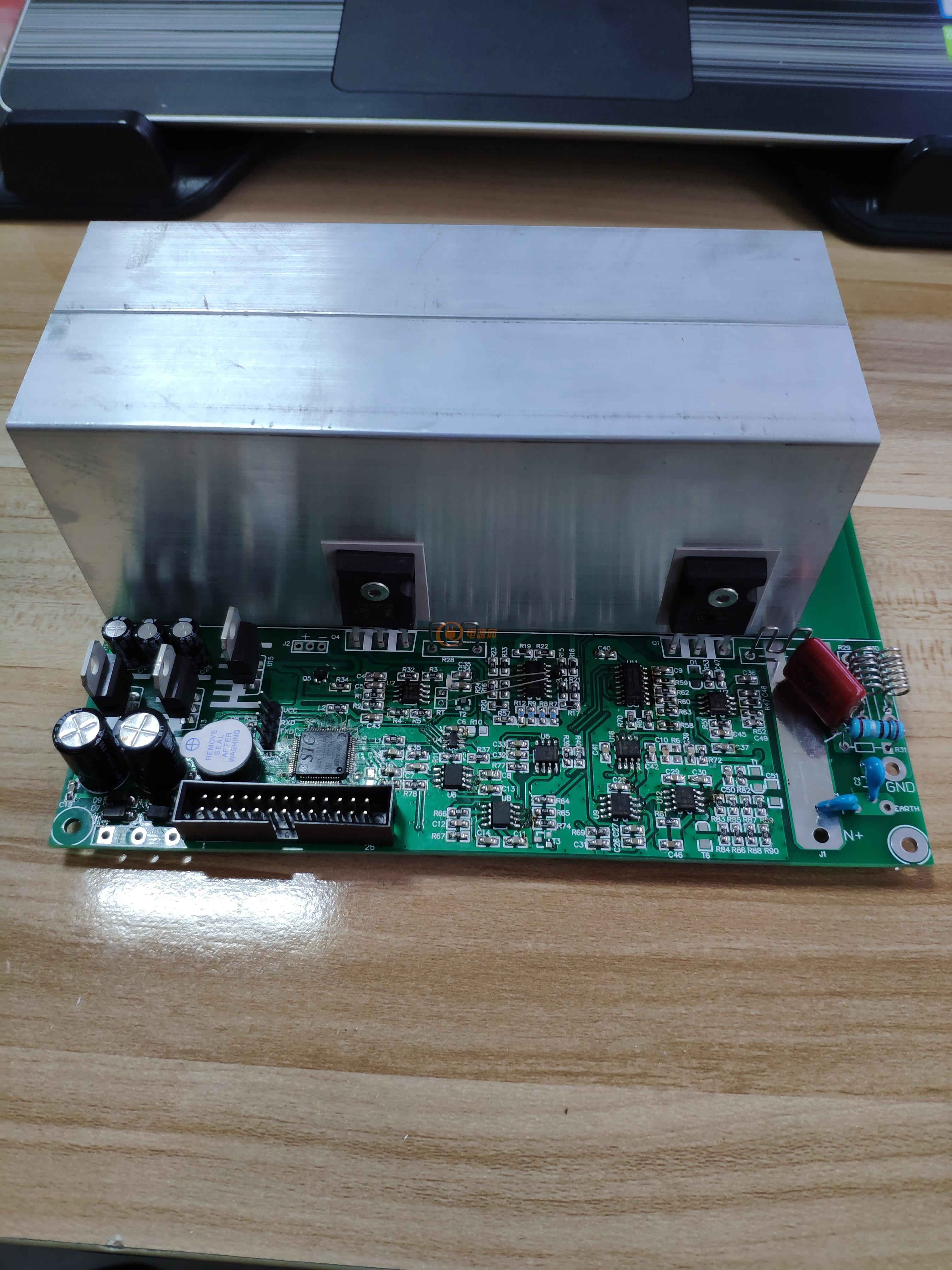

三.mos管焊接與散熱片安裝
散熱片需要打4個安裝孔,用直徑3.5mm或4mm的鉆頭,鋁片中間剛好可以放置一顆3mm的螺母,打安裝孔需要注意,必須打在鋁片的中心,要不然螺絲沒法正常安裝!
mos管和散熱片中間需加裝散熱墊(已配備),使用12mm*3的螺絲將mos管散熱墊固定在散熱片上,然后再焊接mos管。
四.前面板安裝
1.第一次郵寄給我們的配件中,由于供應商的問題,前面板顯示屏部分沒有開孔,還好我有手持小電磨,很容易就給切開了,其實開孔尺寸與顯示屏一樣大就可以了,老樂給的圖開的孔有點大
前面板由于太厚,左右兩邊需要磨掉一點,這樣機箱前外殼才可以卡的進去
打磨后的效果如下
2.剪按鍵
按圖示剪開,放到前面板,按鍵之間會有一些相互干擾,干擾的兩邊都剪掉一點
剪完剩余的部分
3.安裝按鍵面板
安裝之前需要將插座焊接好,注意方向
4.焊接顯示屏排針,滑動旋鈕,固定到前面板上
按鍵面板和顯示面板排針焊接,注意方向,將排線彎一下插好
5.按鍵開關安裝
6.膜與亞克力面板可最后貼
按鍵膜自帶背膠,亞克力面板用雙面膠粘貼
7.前面板與機箱尺寸好像有一些誤差
高度需要磨掉大概0.5-1毫米,也許是個別機箱的尺寸
五.后面板安裝
后面板與機械的固定采用沉孔螺絲安裝,后面板沒有打螺絲沉孔,因此需要自己找工具處理一下,我有小電磨,上小磨頭模一下沉頭就出來了
六.供電及開關連接
1.插座內部自帶保險絲,但并未安裝,請使用一字起撬開,將保險管安裝到位
2.按鍵開關從變壓器220V供電變壓器串一下,實現220V電源的切斷
3.將變壓器雙12V焊接到電路板上,注意電路板中間是公共端
七.開電測試
建議第一次上電,開關閃斷方式上電,如果顯示屏亮了,再次按開關上電,一旦發現任何不正?;蚵劦胶读?,那恭喜你,掛了,供電全部拆掉,對照原理圖和BOM表檢查焊接問題
注意:設備工作時,禁止用手摸散熱片和MOS管,靜電會導致MOS損壞!
八.我的上電測試
上電測試正常,準備裝上,發現花屏,以為是顯示屏焊接問題,因為我顯示屏另一端用了螺絲固定,拆掉顯示屏固定螺絲,還是花屏
查排線,重新焊接前面板排線,還是花屏,通過萬用表測量排線正常,cpu重新焊接,連接后發現不花屏了
組裝連接使用1分鐘,又開始花屏,將電路板上焊接點重新過錫,依舊花屏
重新焊接cpu,花屏問題好像解決了,但屏幕上還是有問號,測試幾次,徹底不顯示了
找出熱風槍,對CPU管腳重新吹了一下,顯示正常了,帶上電源測試,不到1分鐘,又開始花屏
感覺單片機工作正常的,于是懷疑是不是程序問題,是不是顯示驅動端口P2沒有采用推挽輸出模式,因為之前的其他項目也碰到過這種問題,顯示屏使用一段時間就花屏的問題
通過查詢STC8A4K32S2A12手冊,將
P2M0=0xff;
P2M1=0x00;
程序重新寫入,還是花屏,悲劇了,可能是單片機壞了,但一般而言,STC單片機還是比較耐用的,只能懷疑是這片單片機本身就有缺陷,因為后面測試發現,溫度高溫度低顯示屏都不花屏,但溫度不高不低就花屏,某寶重新購買芯片,再試試
在單片機工作正常的時候,簡單測試了一下設備的工作情況,設備工作基本正常
首先祝各位2019新年快樂!
2019新年后繼續折騰顯示不正常的電子負載
最終顯示的問題沒有找到解決方案,CPU更換了3次,最終更換電路板,元器件重新焊接,顯示終于正常了
但是工作不正常,元器件重新加焊后還是故障依舊
最終通過原理圖測量電壓,發現在u8這個0P07附件的電壓不正常,更換u8后,系統工作正常,感謝樂兄和電源網天邊妹妹的熱情幫助,后面會繼續更近,繼續折騰,哈哈哈!
