DC5/2.4A開關電源實物測試，帶載后電壓不能穩壓

請大神們指點，輸出空載已有4.93V，但帶載后電壓下降，帶載20歐姆，電壓已下降至4.4V（已移除R8：0.3R/2W），帶載3歐姆，電壓下降至3.3V，請指點錯誤之處，謝謝！

本人新手，看了一些資料，一知半解的，想制作實物來驗證自己的計算，以下附件是我的計算過程，有以下問題想請教：

注：原理圖和參數計算過程見附件的PDF和word文檔。/upload/community/2019/01/11/1547209214-51150.docx

/upload/community/2019/01/11/1547209281-92940.pdf

注意：已在UC3843第7腳加入10uF/50V電解電容。

1

（1）原邊匝數：107匝，副邊匝數：8匝，輔助邊：原應為21匝（因后面出現了帶載電壓下降就把輔助邊更改為26匝，調整R17至7.2K歐姆，但補償反饋回路是用21匝計算，這點沒有更改過來）關于MOS管過流保護電阻計算：當UC3843的第3腳檢測電壓為Vt=1.0V時啟動保護,由Rs-max=Vt*Ns/(Iout*Np)=1.0*8/(2.4*107)=0.03歐姆

問題：請問這樣的計算過程是否錯誤？正確的計算公式是？

（2）電壓鉗位電路的參數R1和C5的參數是否有錯？正確的計算公式是？

（3）連接UC3843第1腳的補償回路R18（4.7K）\C13(120pF)\C15（39nF）參數是否正確？正確的計算公式是？

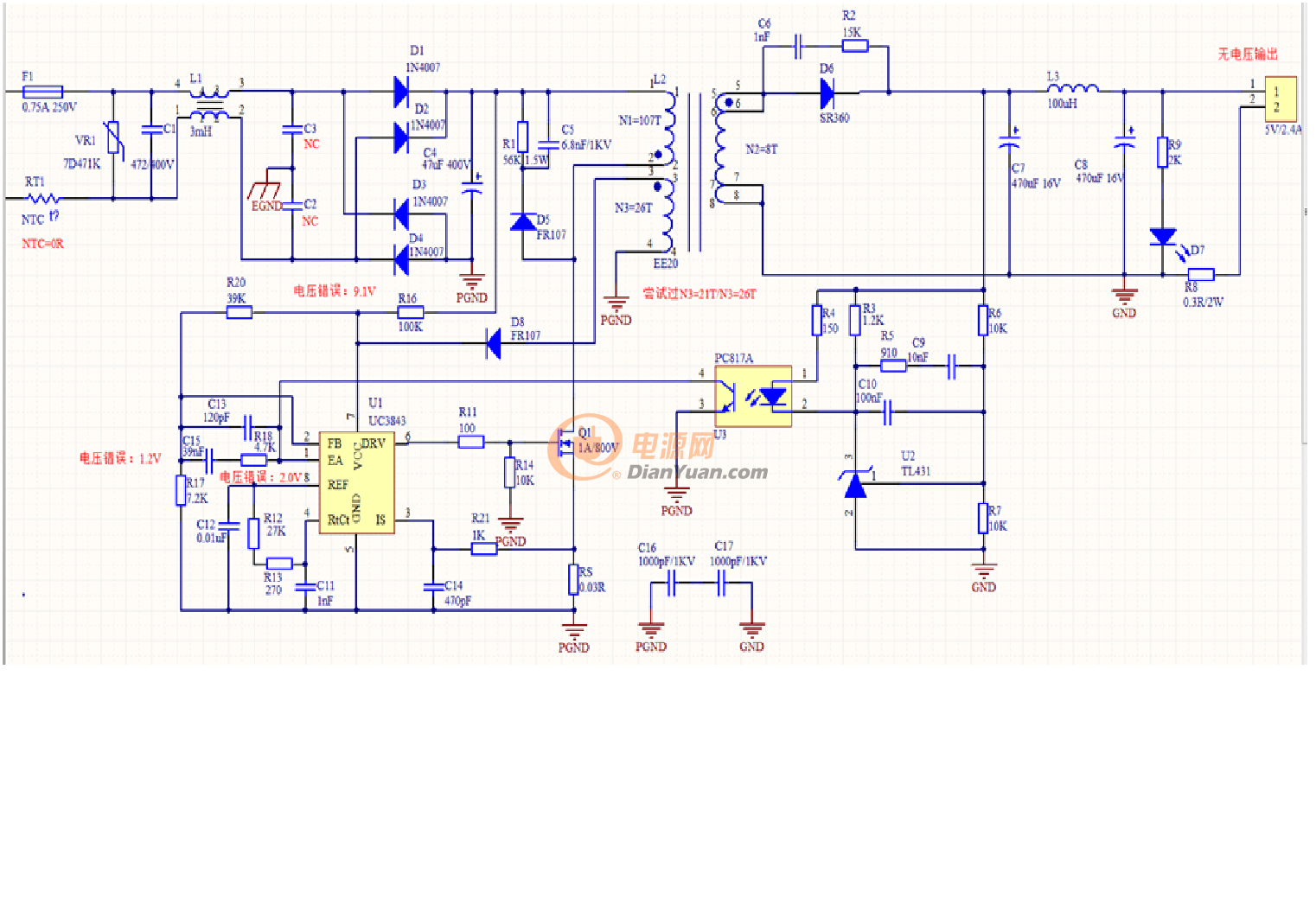

        看到網上的一些資料，如下圖，R2和C3，R9和C12,R8和C9的參數計算公式是怎么樣的？

（4）請問這次實物測試帶載測試電壓下降的原因是什么？應該如何改善？

2975403c0d44a95c8213162093aa0a77_2_100327154517_1

全部回復(16)
正序查看
倒序查看
2019-01-18 01:11
帶載能力弱的原因很多，變壓器參數不良等原因均可導致，試試把光耦發光二極管上端的電阻減小一點看看有沒有改善
0
回復
ta7698
LV.9
3
2019-01-18 07:54
線路損耗？帶載時測一下輸出整流管負極對地的電壓和你之前測的電壓看看差多少。
0
回復
2019-01-18 11:33
@ta7698
線路損耗？帶載時測一下輸出整流管負極對地的電壓和你之前測的電壓看看差多少。

輸出空載已有4.93V，但帶載后電壓下降，帶載20歐姆，電壓已下降至4.4V（已移除R8：0.3R/2W），帶載3歐姆，電壓下降至3.3V

如果是線路損耗問題，副繞組只有8匝（0.5mm*2雙繞組方式），TL431采樣電阻使用10K，那么線路損耗就在TL431和光耦間的電阻參數上，那么請問我光耦和TL431之間的電阻參數有需要更改的地方嗎？應該如何計算？

0
回復
2019-01-18 11:38
@lingyan
帶載能力弱的原因很多，變壓器參數不良等原因均可導致，試試把光耦發光二極管上端的電阻減小一點看看有沒有改善

有人和我說，應該把R3（1.2K）加大，因?yàn)樘∪菀鬃约ぁ?

那請問大神，如果要改小，那應該改到多少？計算公式是？

會不會是反饋過強，然后當輸出端電壓過低時，反饋回路依然誤判輸出正常，導致前端PWM異常輸出？

0
回復
jlh213
LV.6
6
2019-01-18 14:51
@菜鳥新手
輸出空載已有4.93V，但帶載后電壓下降，帶載20歐姆，電壓已下降至4.4V（已移除R8：0.3R/2W），帶載3歐姆，電壓下降至3.3V如果是線路損耗問題，副繞組只有8匝（0.5mm*2雙繞組方式），TL431采樣電阻使用10K，那么線路損耗就在TL431和光耦間的電阻參數上，那么請問我光耦和TL431之間的電阻參數有需要更改的地方嗎？應該如何計算？
3843的7腳對地接個47UF電容，你這個應該是供電造成的。
0
回復
2019-01-18 18:23
@jlh213
3843的7腳對地接個47UF電容，你這個應該是供電造成的。

實在不好意思，忘記說明我已在UC3843第7腳已加10uF/50V電解電容，也有加過470uF/50V的，但是帶載還是有問題，那么請問是否要把電解電容改為47uF？

還想請教一下：

  （1）電壓鉗位電路的參數R1和C5的參數是否有錯？正確的計算公式是？

 （2）連接UC3843第1腳的補償回路R18（4.7K）\C13(120pF)\C15（39nF）參數是否正確？正確的計算公式是？

        看到網上的一些資料，如下圖，R2和C3，R9和C12,R8和C9的參數計算公式是怎么樣的？

0
回復
2019-01-18 18:23
@jlh213
3843的7腳對地接個47UF電容，你這個應該是供電造成的。

實在不好意思，忘記說明我已在UC3843第7腳已加10uF/50V電解電容，也有加過470uF/50V的，但是帶載還是有問題，那么請問是否要把電解電容改為47uF？

還想請教一下：

  （1）電壓鉗位電路的參數R1和C5的參數是否有錯？正確的計算公式是？

 （2）連接UC3843第1腳的補償回路R18（4.7K）\C13(120pF)\C15（39nF）參數是否正確？正確的計算公式是？

        看到網上的一些資料，如下圖，R2和C3，R9和C12,R8和C9的參數計算公式是怎么樣的？

0
回復
jlh213
LV.6
9
2019-01-19 15:06
@菜鳥新手
實在不好意思，忘記說明我已在UC3843第7腳已加10uF/50V電解電容，也有加過470uF/50V的，但是帶載還是有問題，那么請問是否要把電解電容改為47uF？還想請教一下： （1）電壓鉗位電路的參數R1和C5的參數是否有錯？正確的計算公式是？ （2）連接UC3843第1腳的補償回路R18（4.7K）\C13(120pF)\C15（39nF）參數是否正確？正確的計算公式是？    看到網上的一些資料，如下圖，R2和C3，R9和C12,R8和C9的參數計算公式是怎么樣的？[圖片]
具體怎么計算我也不清楚，也沒有計算過，主要考慮到由重載到空載，以及由空載到重載的動特性來進行相應的調試。
0
回復
jlh213
LV.6
10
2019-01-19 15:52
@jlh213
具體怎么計算我也不清楚，也沒有計算過，主要考慮到由重載到空載，以及由空載到重載的動特性來進行相應的調試。

仔細研究了下你的原理圖：

1、建議先把R20改為20K，R17改為4.7K；測試下看看有沒有效果；

2：若1沒有效果，保持1改后的阻值，把光耦的4腳飛線到UC3843的2腳試試。

0
回復
2019-01-19 16:09
@jlh213
仔細研究了下你的原理圖：1、建議先把R20改為20K，R17改為4.7K；測試下看看有沒有效果；2：若1沒有效果，保持1改后的阻值，把光耦的4腳飛線到UC3843的2腳試試。
非常感謝大神的指點，我進行實物測試后再給你信息，還請繼續指點。謝謝！
0
回復
2019-01-20 15:48
@ta7698
線路損耗？帶載時測一下輸出整流管負極對地的電壓和你之前測的電壓看看差多少。
請把FB引腳接地后在試試！你參考的電路圖是輔助繞組fb引腳反饋，你自己畫的圖是誤差放大器在輸出繞組，反饋電壓到原邊comp引腳，這兩種是不同的，建議學習一下uc3843芯片內部原理、時序再進行調試
0
回復
2019-01-21 10:28
反饋部分應該去掉原邊反饋元件，2腳直接接地，1腳和光耦接副邊反饋，這可能是帶載掉電壓的主要原因。
0
回復
2019-01-22 15:34
@ymyangyong
反饋部分應該去掉原邊反饋元件，2腳直接接地，1腳和光耦接副邊反饋，這可能是帶載掉電壓的主要原因。

謝謝大神指點，把原邊反饋部分去掉后續我會按照你的指點做實物測試。

現在還有一個問題，原理圖中的MOS管Q1我使用的是FQP8N60C，詳細參數見下圖，在老化測試中帶載20歐姆，不到5分鐘就發熱燒掉了。。。

這MOS管發熱會不會引起副邊穩壓異常？

0
回復
2019-01-22 15:35
@千里知外
請把FB引腳接地后在試試！你參考的電路圖是輔助繞組fb引腳反饋，你自己畫的圖是誤差放大器在輸出繞組，反饋電壓到原邊comp引腳，這兩種是不同的，建議學習一下uc3843芯片內部原理、時序再進行調試
謝謝大神指點
0
回復
2019-01-29 10:11
@菜鳥新手
謝謝大神指點，把原邊反饋部分去掉后續我會按照你的指點做實物測試?，F(xiàn)在還有一個問題，原理圖中的MOS管Q1我使用的是FQP8N60C，詳細參數見下圖，在老化測試中帶載20歐姆，不到5分鐘就發熱燒掉了。。。[圖片]這MOS管發熱會不會引起副邊穩壓異常？
MOS發熱要檢查驅動，變壓器同名端也要檢查一下。
0
回復
2019-02-02 13:33
@ymyangyong
MOS發熱要檢查驅動，變壓器同名端也要檢查一下。
因?yàn)槭切率?，不會檢查驅動電路哪里出問題，請大神幫忙指出問題（原理圖見原帖），變壓器同名端應該沒有錯吧？因?yàn)榭蛰d/輕載（帶載2K）可以正常輸出DC5V
0
回復
