SL3036H 替換MP9486A
SL3036 8V-120V 3.5A降壓轉換器低成本替換MP9486A 價格更低
深圳市森利威爾電子有限公司
李志強 13684944822 QQ:2355368877
森利威爾電子SL3036H優勢替換MP4689,優勢替換MP9486A, 價格比MP9486A 替換MP4689;替換MP4560;替換LM5007;替換LM5017;替換SY8501;替換SY8502;價格更低
深圳市森利威爾電子有限公司專注高性能高品質高性價比DC-DC寬電壓輸入降壓穩壓電源管理芯片市場,對DC-DC穩壓器有著深入的了解及豐富的經驗,專注電源行業超過10年,實力廠家,硬件設施齊全,工程資源充足,提供強大的技術支持,免費協助Lay板,調試直至產品可以大批量量產,以及幫忙過認證,提供樣品、方案開發以及技術支持
森利威爾電子針對車聯網GPS定位器車載產品市場優勢推出8-120V寬電壓輸入超低待機功耗1mA以內非隔離式開關降壓穩壓器,輸出支持5V3A,4V2A,4.2V3A,4.5V3A,12V3A大電流輸出
產品概述:
SL3036H 是支持寬電壓輸入的開關降壓型DC-DC的穩壓控制器,最高輸入電壓可高達120V。
SL3036H 同時支持輸出恒壓和輸出恒流功能。通過設置 CS 電阻可設置輸出恒流值。通過設置分壓電阻可設置輸出恒壓值。
SL3036H 采用固定 頻率的 PWM 控制方式,典型開關頻率為 140KHz。輕載時會自動降低開關頻率以獲 得高的轉換效率。
SL3036H 內部集成軟啟動以及過溫保護電路,輸出短路保護,限 流保護等功能,提高系統可靠性。
SL3036H 具有低待機功耗、高效率、低紋波、優 異的母線電壓調整率和負載調整率等特性。支持大電流輸出,輸出電流可高達3A
特點:
內置MOS管
寬輸入電壓范圍:8V~120V
輸出電壓從 0.8V 到 30V 可調
支持輸出恒流
支持輸出 12V3A 5V3A
高效率:可高達 98%
工作頻率:140KHz
低待機功耗
內置過溫保護
內置軟啟動
內置輸出短路保護
恒流(CC±5%)恒壓(CV±5%)輸出
應用靈活:
高動態響應輕松滿足輕載切重載不掉電壓,特別適合車載定位器瞬間聯網大電流低紋波高動態響應的需求
低靜態功耗0.4mA
外圍元器件少 ,外圍僅僅10個元器件
內置過溫保護,內置軟啟動,內置輸出短路保護
開機瞬間無過沖,過溫保護、過流保護優越
深圳市森利威爾電子有限公司專注高性能高品質高性價比DC-DC寬電壓輸入降壓穩壓電源管理芯片市場,對DC-DC穩壓器有著深入的了解及豐富的經驗,專注電源行業超過10年,實力廠家,硬件設施齊全,工程資源充足,提供強大的技術支持,免費協助Lay板,調試直至產品可以大批量量產,以及幫忙過認證,提供樣品、方案開發以及技術支持
深圳市森利威爾電子有限公司針對車聯網GPS定位器車載產品市場優勢推出7-120V寬電壓輸入超低待機功耗1mA以內非隔離式開關降壓穩壓器,輸出支持5V3A,4V2A,4.2V3A,4.5V3A,12V3A大電流輸出

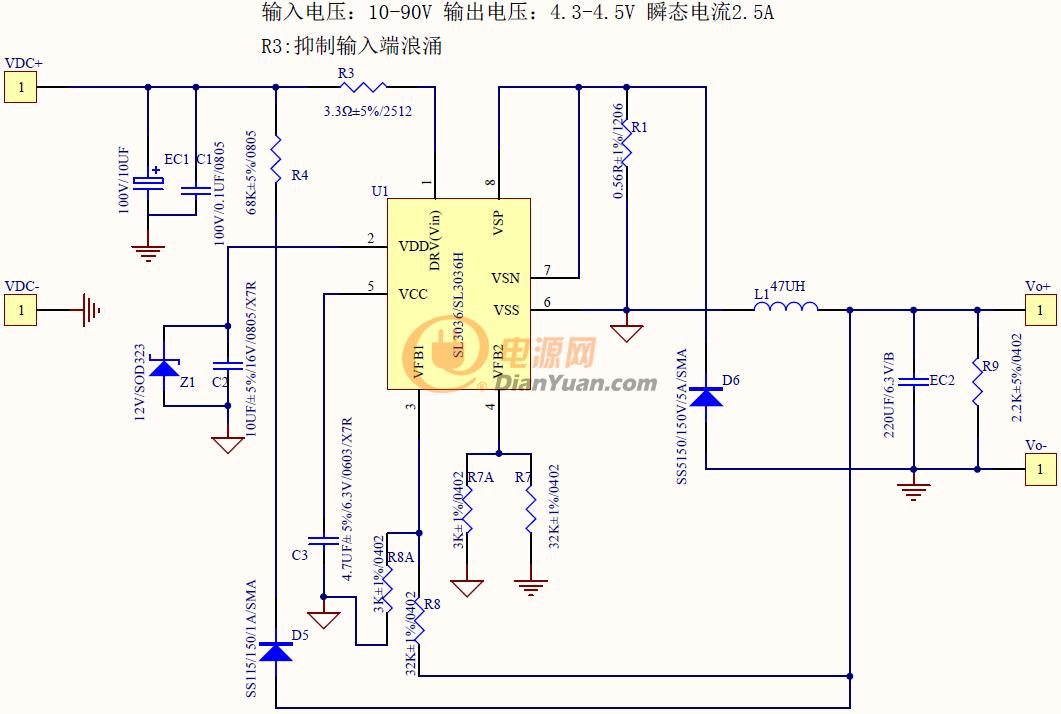

SL3036H原理圖:
