挺好的,給你頂一頂

能發我一分圖紙嗎,郵箱WWW.ZWL136364@126.COM非常感謝!!!!!

變壓器用的是ER35的吧,好像很小.功率不大,對吧!

變壓器這少,功率不很大吧??散熱片也小.你的是電魚機的縮水版啊

zhang2008168,你咋不回答呢?好像燈都點不亮喲!還有你下過水沒,電沒電到魚,就兩個3205我怕你功率不夠,可能只能趕魚了,還有后極用的單硅嗎?我看不出來?抽時間上幾個圖看看,好吧!

有事情很久沒上網啊!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1308101219731023.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1308101219731038.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1308101219731162.jpg');}" onmousewheel="return imgzoom(this);">

兄弟,都是些小鯽魚,是不是河里的大魚都被電跑了!頂一下,快上電路圖,我也做一個,我現在也有萬能板!

因為大魚都被其他人電了,不過小魚都能電,大魚更好電啊!

高合適我,給我發電路圖吧謝謝
abbabb126@126.com

我6年前自己做的100W鐵心逆變打魚也不錯的,小溪里水深0.8米1米內大小通吃.用的是30W的臺燈變壓器,逆變200Hz,整體不到1.5Kg.功率不是關鍵問題.

有點矛盾啊,一會是100W鐵芯,一會兒又成了30W臺燈變壓器,到底是多大的

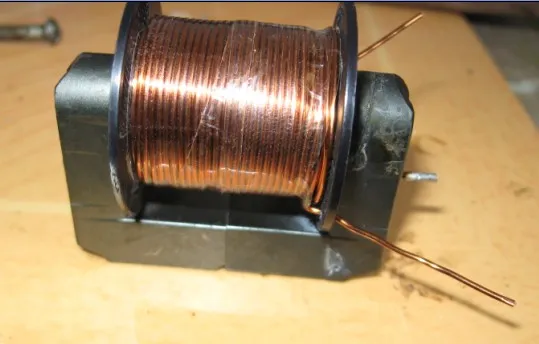

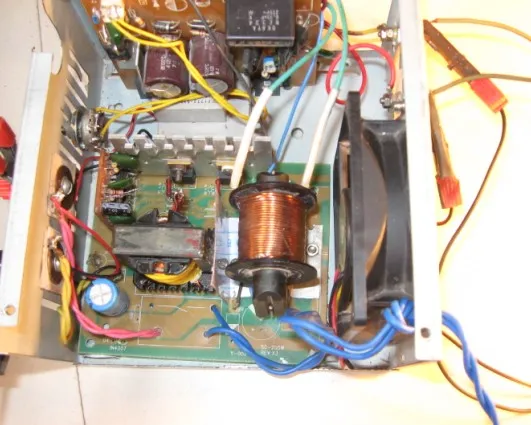

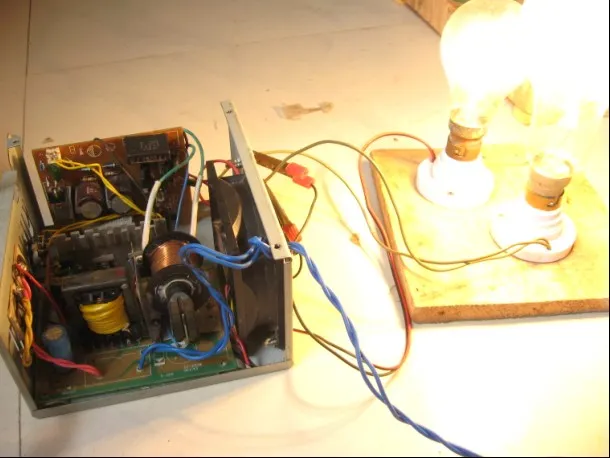

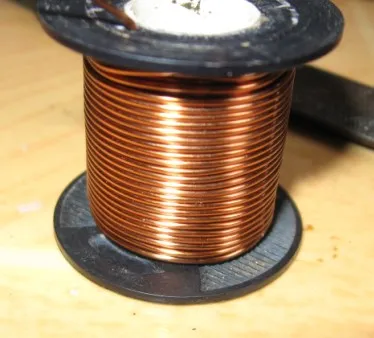

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1308101220064457.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1308101220064462.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1308101220064469.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1308101220064477.jpg');}" onmousewheel="return imgzoom(this);">

30W鐵心是指50Hz工頻下30W,當頻率提到200Hz時可以做到120W.我做的實測100W.用的是CD40106加兩只IRFP150電路我找找,不知還在不.

電路圖,交流輸出,兩只39K是同軸電位器,占空比可調的,小溪里電魚一般淺水調到一半深水到頂.空載電流只有0.2A,因為是小溪里電魚就沒加脈沖放電電路,加了更厲害
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2854381220077727.jpg');}" onmousewheel="return imgzoom(this);">

明白了

此帖已被刪除

能不能 上個圖呀 我的494電路老是燒mos管 謝謝

圖:


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/1308101220406964.jpg');}" onmousewheel="return imgzoom(this);">

不是494嗎你怎么發3525的電路圖呢?因為我只有494的請再發圖吧
還有電腦開關電源的變壓器能不能做,有多少W有圖嗎?
abbabb126@126.com
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2872301220558628.jpg');}" onmousewheel="return imgzoom(this);">

哦,發錯了,對不起

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/1308101220570670.jpg');}" onmousewheel="return imgzoom(this);">

這個圖還是有點不明白,1和2大概是輸出吧3和45是正負電源吧,可6和7我真看不出其中是否反饋,可以指點原理嗎?

照著做就可以了!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2872301220896469.jpg');}" onmousewheel="return imgzoom(this);">
做了只有80W.不知那里出了問題,是變壓器或驅動或開關管,我是用兩個IRF460的開關管,它能做多少W呢?為什么我的輸出80W,變壓器不熱,460就嚴重發熱,
不可能電腦電源變壓器和IRF460做不出200W的呀

后來用IRF530效果和問題還是一樣

你的管子不適合做電魚機

換低壓低內阻開關管(在輸入電壓12V時,如IRF3205.60NF06.IRF1010.IRFz48等都可以)保證你立桿見影

我是新手想要個詳細的圖

6 7腳的外圍電路怎么接，沒有再詳細點的嗎，請上傳一個完整的給我們參考一下，謝了
