這個驅動板上還做了過載、短路、過熱保護,而且芯片本身還集成了死區時間,用戶不用考慮死區的問題,最大限度的簡化了外圍電路.而且由于芯片的電壓利用率高,所以DC/AC部分的直流輸入只要330V就可以實現220V的交流輸出,另外芯片本身消除了前300次諧波,所以后級濾波電路也很簡單.

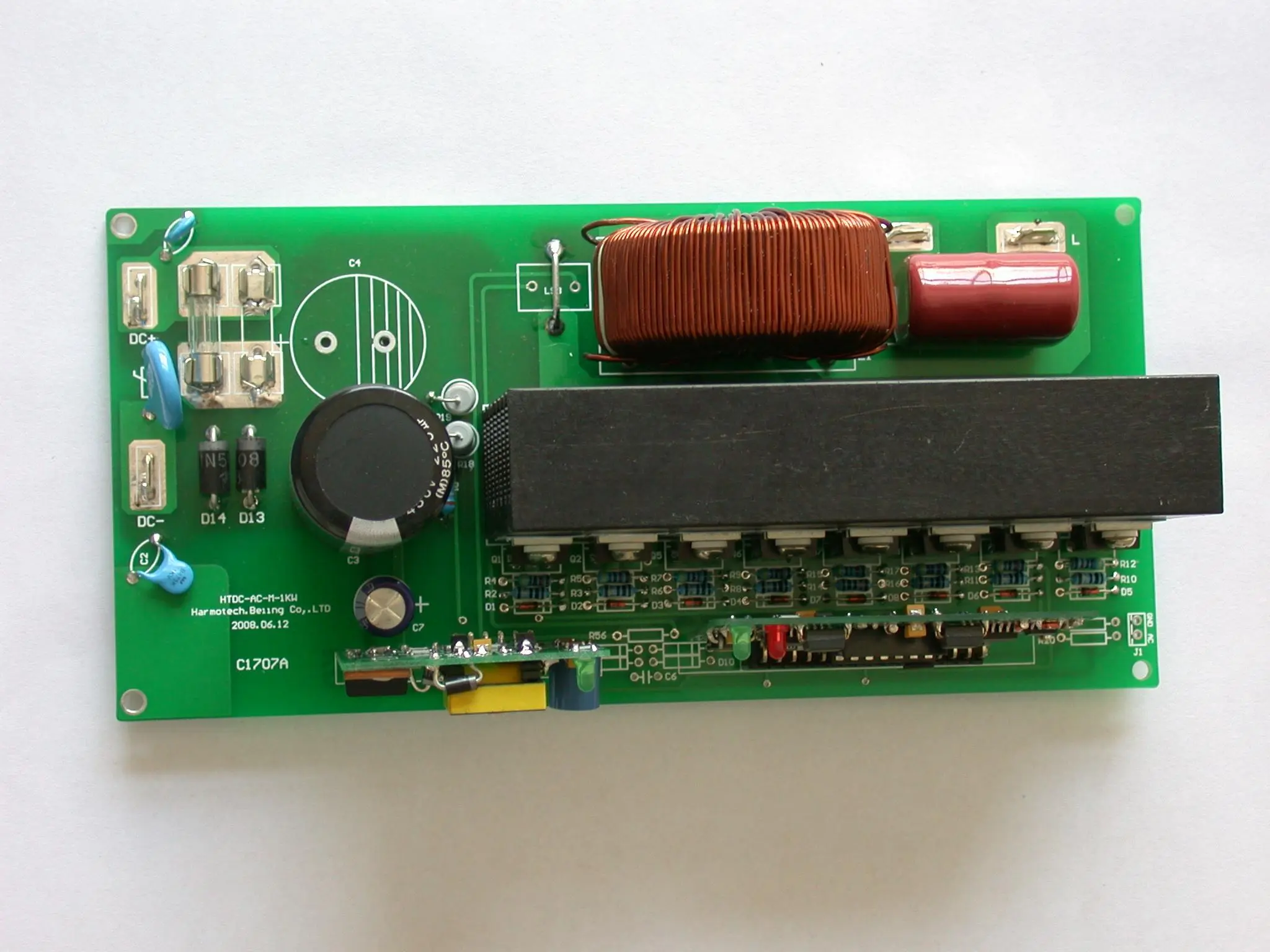

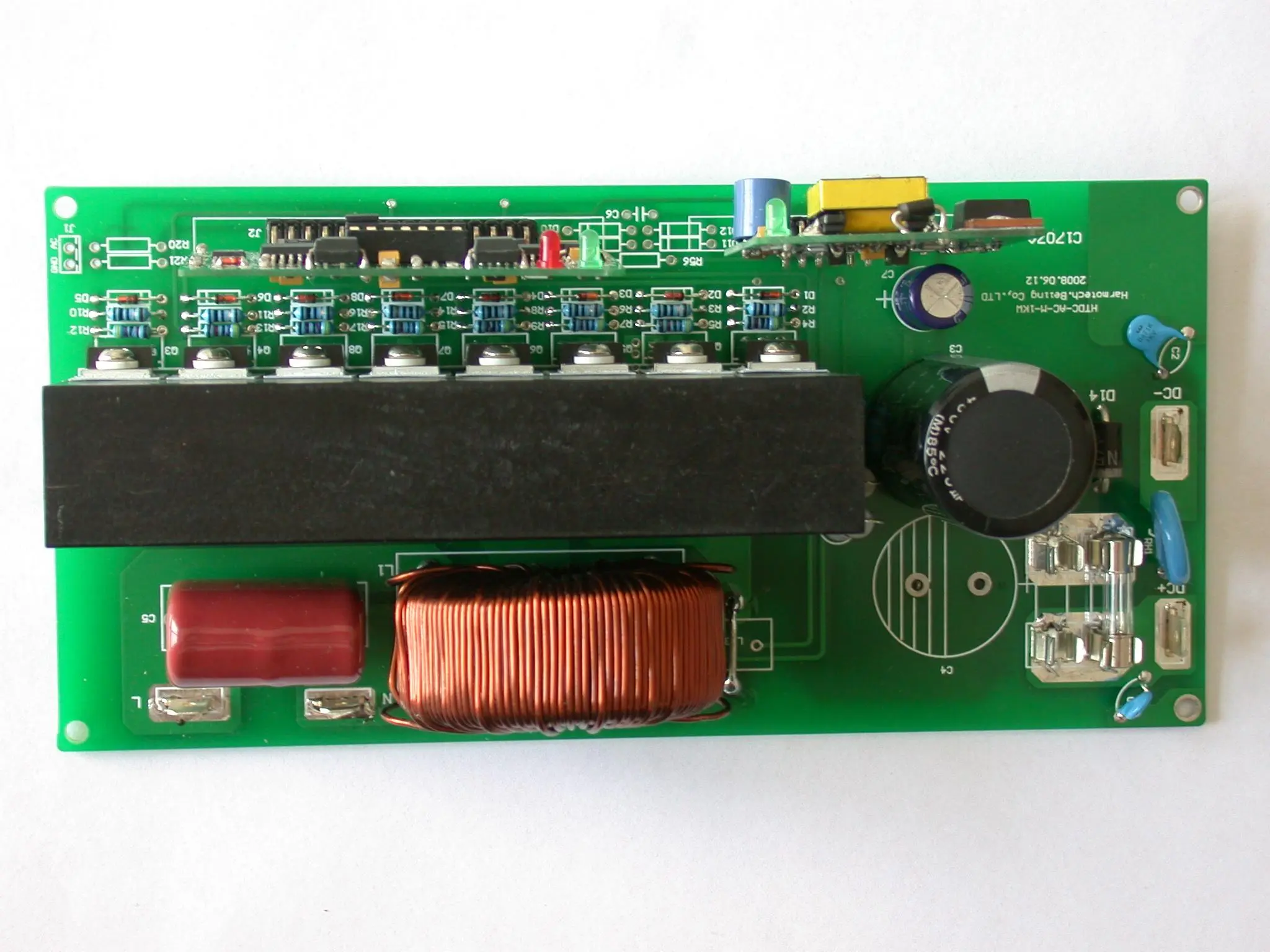

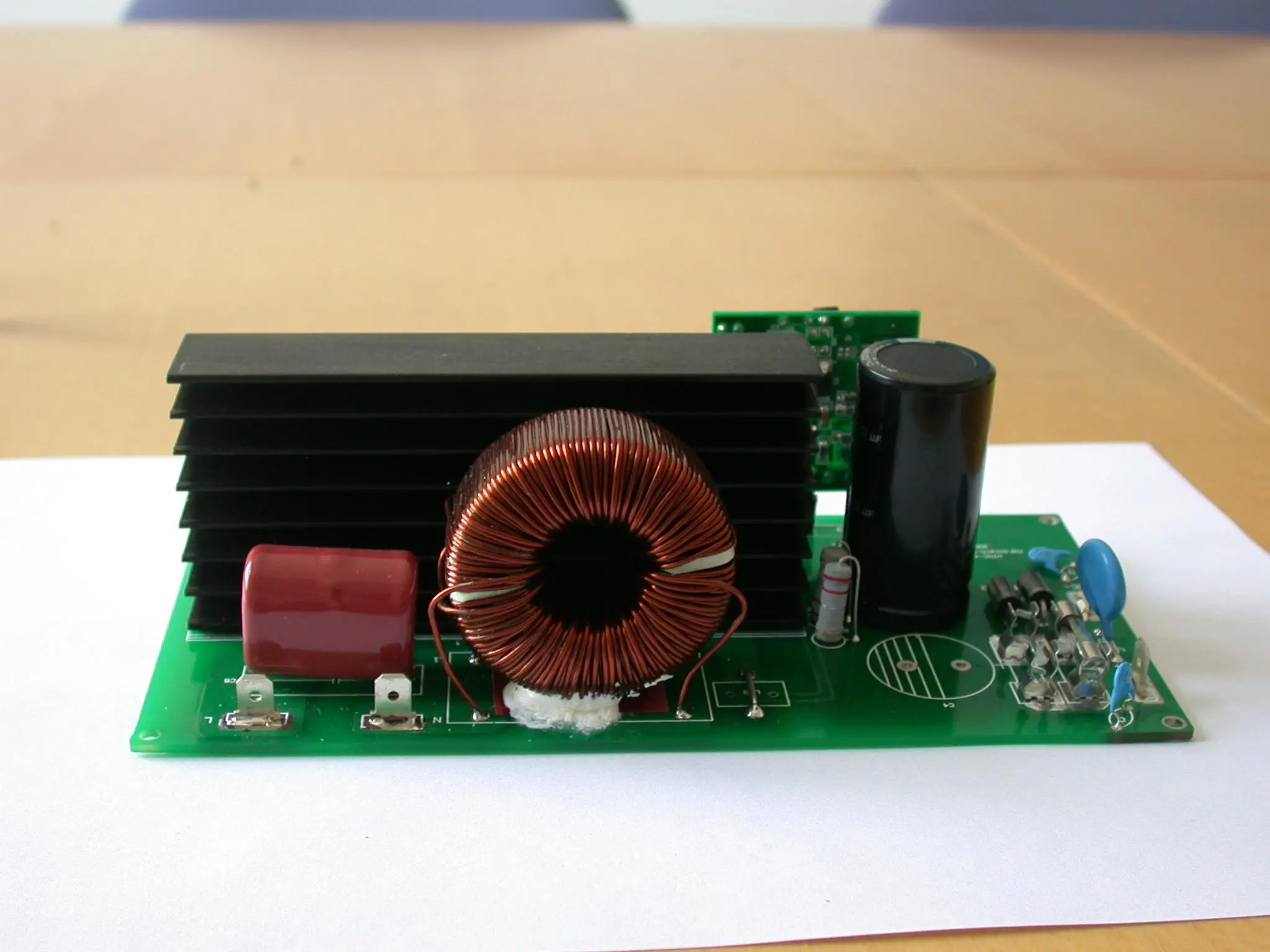

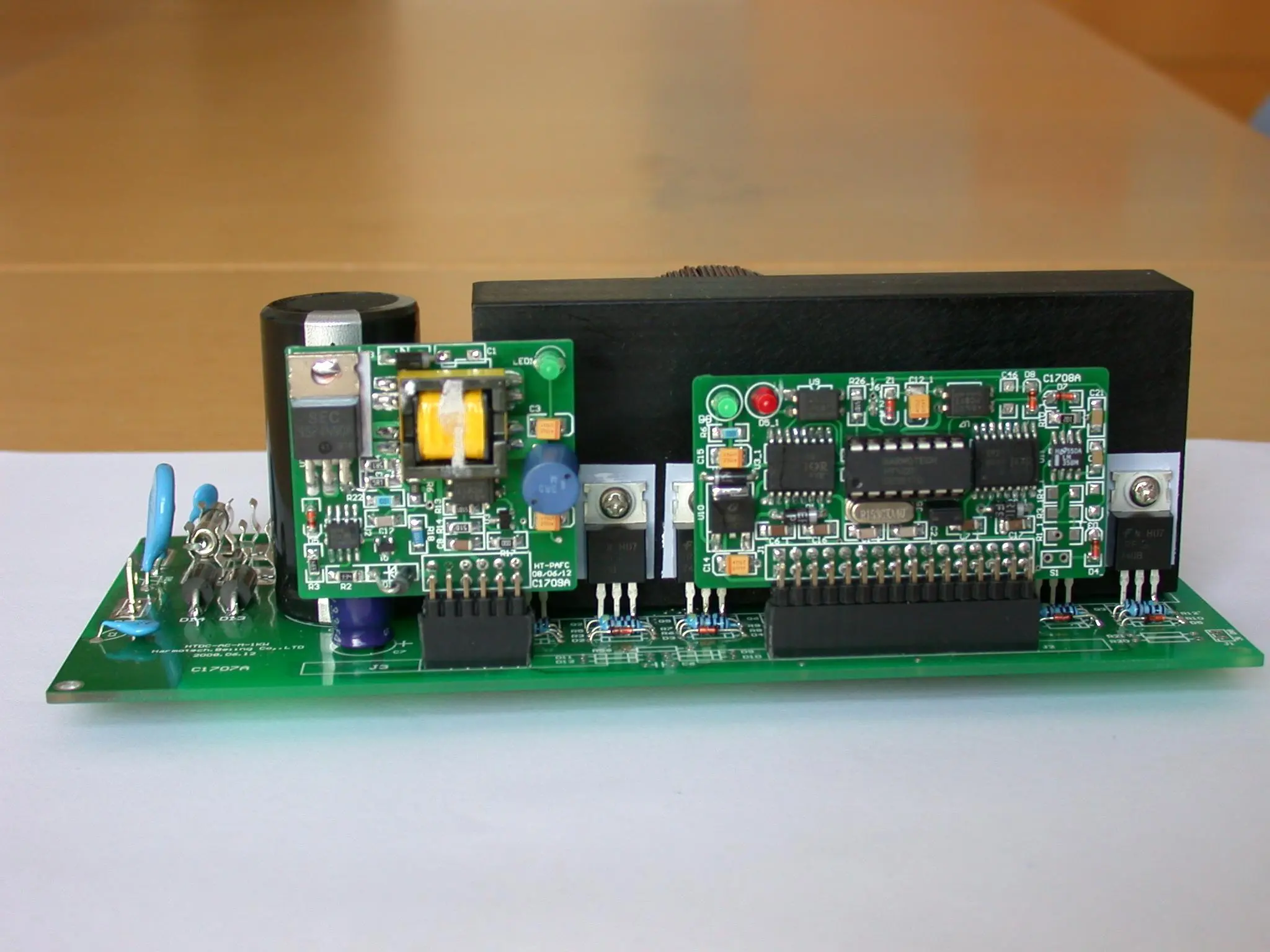

這是用這款驅動板做的測試板
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2743251216111253.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2743251216111272.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2743251216111303.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2743251216111334.jpg');}" onmousewheel="return imgzoom(this);">

這是空載輸出波形.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2743251216111881.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2743251216111913.jpg');}" onmousewheel="return imgzoom(this);">

頂一下,能不能貼幾個波形出來看一下,比如帶容性負載,整流性負載,感性負載的波形.

這是帶了3個200W的燈泡的輸出波形,因為燈泡就在旁邊,所以照片的右下部分有燈光干擾,不過波形可以看清楚.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2743251216112563.jpg');}" onmousewheel="return imgzoom(this);">

多謝關注!你說的帶容性負載等的情況,暫時還沒有照片,我盡快照幾個貼上來!

不過我們在客戶那帶過微波爐和電鉆,可惜沒照片,等我們弄了抓緊時間補上.

一般情況下直流輸入只要夠315V就可以輸出AC220V,不知你的電壓利用率高在哪里?如果芯片本身消除了前300次諧波,那么即使不用后級濾波,也應該可以得到差不多的波形,是不是這樣?

你好,你說的應該是方波逆變吧?正弦波逆變的,做得好的話,前面的直流輸入電壓也得要350V以上吧,我們可以做到330V,而且我們的330V輸入時,交流輸出空載電壓在225V左右,不是取得220V的下限值.
另外,消除了前300次諧波,但是還是有別的高次諧波的,他仍然是寬窄不一的脈沖塊,仍然是需要濾波才能得到正弦波的,只不過他不含低次諧波了,后面濾波就好濾了,而且在開關管和電感上的損耗就小,效率自然就高了.

諧波可以用諧波分析儀測試出來.

好多朋友問聯系方式,我的郵箱是kai.li@harmotech.cn,有需要咨詢的可以發郵件給我,當然也可以站內短信.

請教一下,驅動板子左邊的那個是什么板子,起什么作用的?
順便說一下,如果性能好的話,這塊驅動板子這么小一定會有市場的．期待·······

"正弦波逆變的,做得好的話,前面的直流輸入電壓也得要350V以上吧,"這話不能這樣說,我的驅動板輸入330V也能出220V.

鐘工你好,多謝關注,以后還要請你多多指教!
    我說的是常見的情況下,350V的就做的不錯了,你的驅動板我只是看過你的帖子,好像你當時說的也是350V,不知道你后來的進展,所以說的可能武斷了點.我們的能做到這樣都是因為那個芯片的性能比較好,在外圍電路的實現方面還的向您多多學習!

我是說的350V,單當電池電壓下降到10V時,高壓就只有330V了,這時AC220V還不會切頂.

你的效率這么高,我們是做不到,我們的也就93-94%,主要是我們的開關頻率比較高.

多謝關注!那個小板是個輔助電源,只是提供個DC12V的電壓,用來驅動2110的.不一定非要用這個板子的,只要能提供12V的電壓就行.

幫您頂頂吧.建議你多與電源行家、產品工程師溝通,了解他們的需求,以及他們關心哪些指標參數.就像膾炙人口的TL494、SG3525,如果沒有電源專家的參與,光靠一幫搞芯片的人弄來弄去,很難想象會成什么樣子,哪會延續到今天?

敬佩您的胸懷,如果是別人在我面前吹魚機,我早就罵個狗血噴頭了……

這就是高手和我這樣的半桶水之間的差距.

但,話說回來,樓主在用詞上的很多不嚴謹,特別是某些參數,搞得象我這樣的外行都看笑話

哈哈你老兄把我頂?shù)教炝?我也在學習,離高手差的遠呢.

多謝王工,以后還的向您多多學習,還請多指教.

piao liang

你好,我確實不是高手,發的這個板子只是個測試板,沒有要和別人比較的意思,你也別光看笑話,有不對的還請多指教.

多少錢一片。。。

一般大于330就沒問題了,只要掛負載的時候保證直流母線電壓不要往下掉，輸出沒問題

而且自帶穩壓環的驅動板輸出電壓受負載及母線電壓（范圍一般在315V-450V）的影響較小。

QQ群：逆變、光伏電源營-182637555，希望有興趣的朋友們前來交流指導和共享資料

用這款驅動板做的測試板的價格是多少，是怎樣購買的，是否支持貨到付款。我想買一套
