一.方案名稱：內置 MOS 開關降壓型 LED 恒流驅動器-OC5138

二.品牌：歐創芯

三.方案描述：

           OC5138 是一款內置 90V 功率 MOS高效率、高精度的開關降壓型大功率 LED恒流驅動芯片。

           OC5138 采用固定頻率的 PWM 工作模式，典型工作頻率為 140KHz。

           OC5138 采用平均電流檢測模式，因此具有優異的負載調整率特性。

           OC5138 集成了高低亮功能，可以通過 MODE 端口實現高低亮的功能切換。

           MODE 懸空為高亮模式， MODE 接高電平為 1/2 電流的低亮模式。

           OC5138 內部還集成了 VDD 穩壓管以及過溫保護電路等，減少外圍元件并提高系統可靠性。

四.方案特點：

1.內置 90V MOS

2.寬輸入電壓范圍： 8V~80V

3.輸出電流范圍： 100mA~1.2A

4.高效率：可高達 93%

5.工作頻率： 140KHz

6.支持高低亮工作模式

7.平均電流檢測

8.智能過溫保護

9.內置 VDD 穩壓管

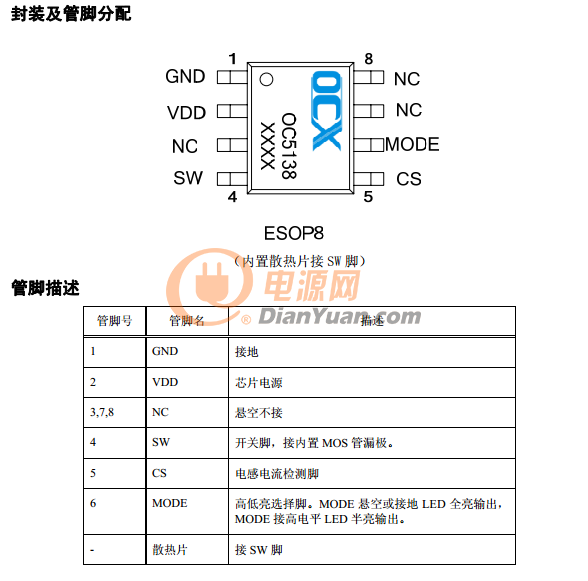

五.芯片封裝：OC5138 采用 ESOP8 封裝。散熱片內置接 SW 腳。

六.應用范圍：

      1.自行車、電動車、摩托車燈

      2.強光手電

      3.LED 射燈

     4.大功率 LED 照明

     5.LED 背光

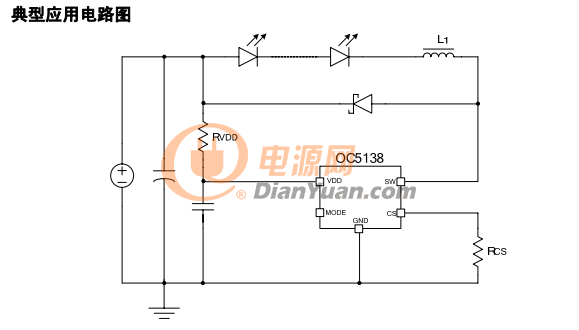

七.典型應用：
