一：方案名稱：內置 60V 功率 MOS 升壓型 LED 恒流驅動器-OC6700

二：方案品牌：歐創芯-OC（自主研發）

三：方案功能及特點

1.寬輸入電壓范圍： 3.6V~60V?

2.內置 60V 功率 MOS?

3.高效率：可高達 95%?

4.最大工作頻率： 1MHz?

5.FB 電流采樣電壓： 250mV?

6.芯片供電欠壓保護： 3.2V?

7.關斷時間可調?

8.智能過溫保護?

9.軟啟動?

10.內置 VDD 穩壓管

 四：方案描述

      OC6700 是一款內置 60V 功率 NMOS高效率、高精度的升壓型大功率 LED 恒流驅動芯片。

      OC6700 采用固定關斷時間的控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。

      OC6700 通過調節外置的電流采樣電阻，能控制高亮度 LED 燈的驅動電流，使LED 燈亮度達到預期恒定亮度。在 EN 端加 PWM 信號，還可以進行 LED 燈調光。

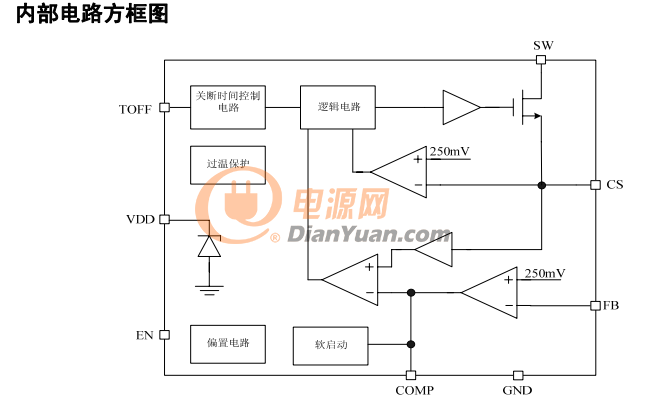

      OC6700 內部集成了 VDD 穩壓管， 軟啟動以及過溫保護電路，減少外圍元件并提高系統可靠性。

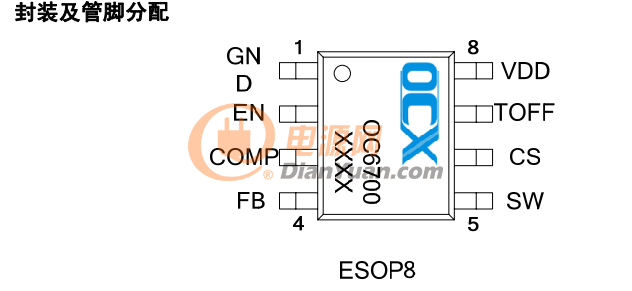

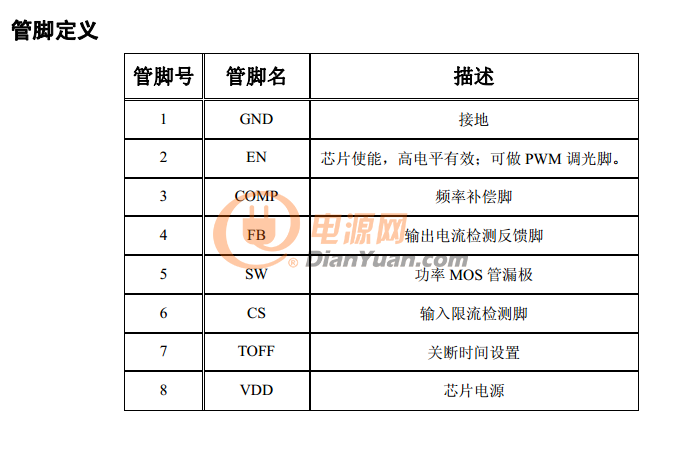

五：芯片封裝：OC6700 采用 ESOP8 封裝。散熱片內置接 SW 腳。

六：應用范圍：

1.LED 燈杯?

2.電池供電的 LED 燈串?

3.平板顯示 LED 背光?

4.大功率 LED 照明

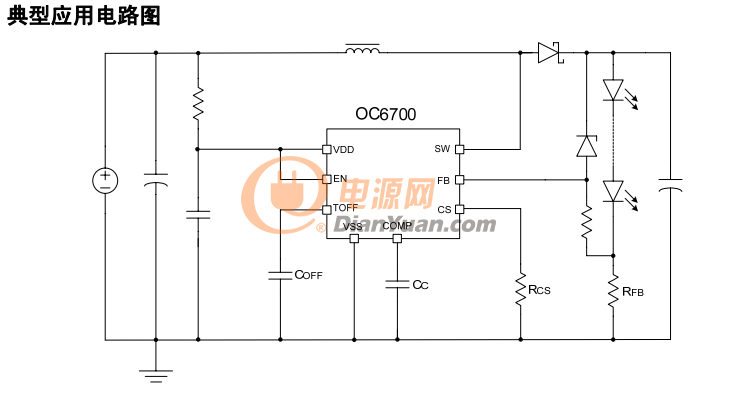

七：典型應用：

八：聯系方式：

QQ：153827124   微信h153827124       電話：15016204399   凌生

有原廠工程技術支持，可以提供方案資料和送樣測試，原廠技術支持，歡迎咨詢。
