一.方案名稱：內置 5A MOS 高端電流檢測降壓LED恒流驅動器-OC5010
二.品牌：歐創芯
三.方案描述：
OC5010 是一款內置 5A 功率 MOS 開關降壓型高精度、高亮度 LED 恒流驅動控制器。
OC5010 通過一個外接電阻設定輸出電流，最大輸出電流可達 2.5A；外圍只需很少的元件就可實現降壓、恒流驅動功能，并可以通過 DIM 引腳實現輝度控制功能。
系統采用電感電流滯環控制方式，對負載瞬變具有非?？斓捻憫?yīng)，對輸入電壓具有高的抑制比；其電感電流紋波為 20%，且最高工作頻率可達 1MHz。
OC5010 特別適合寬輸入電壓范圍的應用，其輸入電壓范圍從 5.5V 到 40V。
OC5010 內置過溫保護電路，當芯片達到過溫保護點，系統立即進入過溫保護模式，將降低輸入電流以提高系統可靠性。
OC5010 特別內置了一個 LDO，其輸出電壓為 5V， 最大可提供 5mA 電流輸出。
四.方案特點：
1.最大輸出電流： 2.5A
2.內置 40V/50mΩ功率 MOS
3.高效率： 96%
4.高端電流檢測
5.最大輝度控制頻率： 5KHz
6.滯環控制，無需環路補償
7.最高工作頻率： 1MHz
8.電流精度：±3%
9.寬輸入電壓： 5.5V~40V
10.過溫保護
11.低壓差工作時，可保持高穩定性

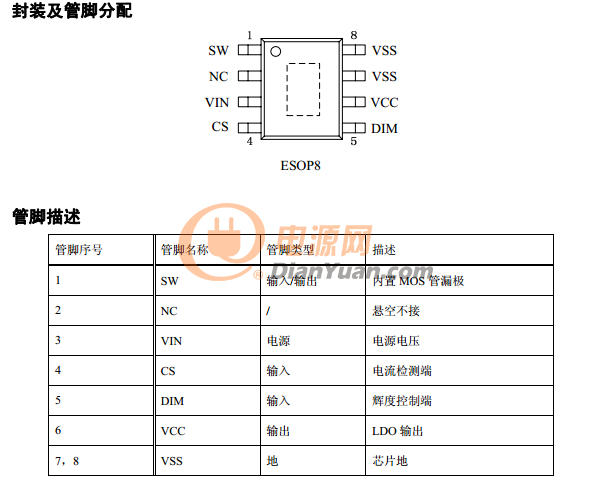

五.芯片封裝： OC5010 采用 ESOP8 封裝。散熱片內置接 SW 腳。
六.應用范圍：
1.建筑、工業、環境照明
2.MR16 及 LED 燈
3.汽車照明

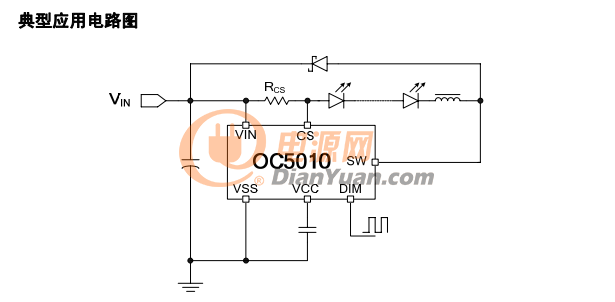

七.典型應用：
