一.方案名稱：【應征入伍】（首發）+同步降壓 LED 恒流驅動器-OC5501

二.品牌：OCX

三.方案描述：

          OC5501 是一款高端電流檢測同步降壓型高精度高亮度 LED 恒流驅動控制器。

          OC5501 通過一個外接電阻設定輸出電流，最大輸出電流可達 5A；電流精度±3%；并可以通過 ADJ 引腳實現 PWM 調光或線性調光。

          系統采用電感電流滯環控制方式，對負載瞬變具有非?？斓捻憫?yīng)，對輸入電壓具有高的抑制比；其電感電流紋波為 20%，且最高工作頻率可達 1MHz。

          OC5501 適合寬輸入電壓范圍的應用，其輸入電壓范圍從 5.5V 到 36V。

          OC5501 內置過溫保護電路，當芯片達到過溫保護點，系統立即進入過溫保護模式，將降低輸入電流以提高系統可靠性。

          OC5501 特別內置了一個 LDO，其輸出電壓為 5V，最大可提供 5mA 電流輸出。

          OC5501 采用 MSOP10 封裝。

 四.方案特點：

1.最大輸出電流：5A

2.最高效率：97%

3.同步整流

4.高端電流檢測

5.最大輝度控制頻率：5KHz

6.滯環控制，無需環路補償

7.最高工作頻率：1MHz

8.電流精度：±3%

9.寬輸入電壓：5.5V~36V

10.過溫保護

11.低壓差工作時，可保持高穩定性

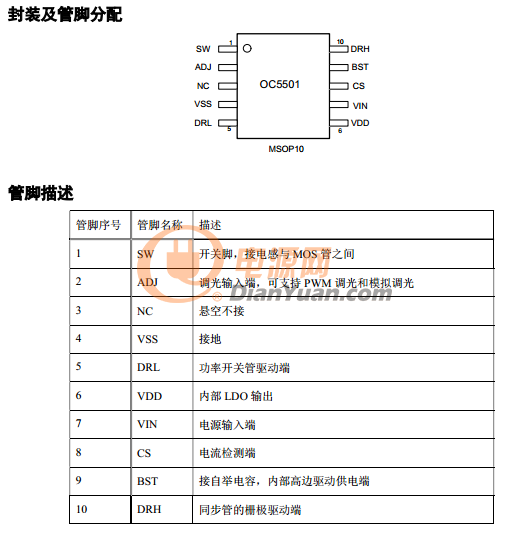

五.芯片封裝： OC5501 采用 MSOP10 封裝。

六.應用范圍：

      1.建筑、工業、環境照明

      2.MR16 及 LED 燈

      3.汽車照明

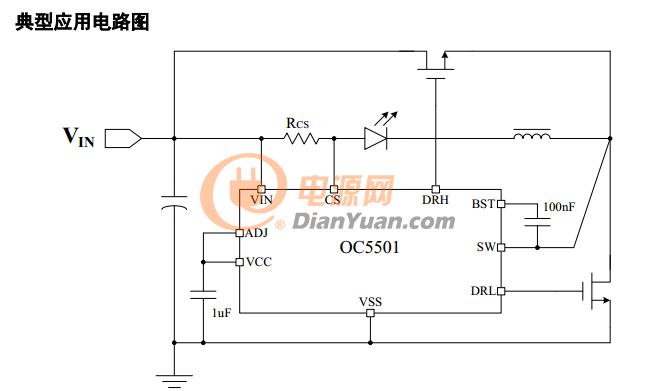

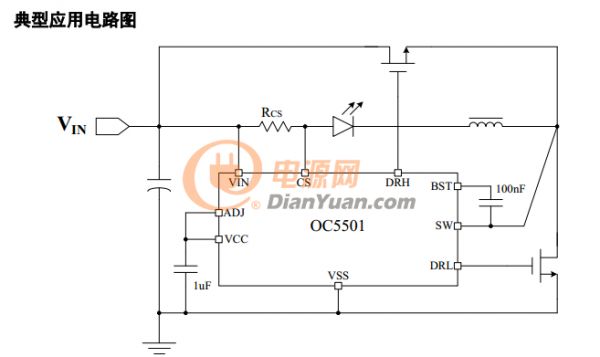

七.典型應用：



八、聯系方式：

QQ：153827124    微信h153827124      電話：15016204399      凌生

有需求的朋友，可以提供方案資料參考和送樣測試，有工程技術支持，歡迎咨詢。
