一.方案名稱：【應征入伍】（首發）+墻壁開關插座DC-DC手機充電器方案（OC5800L內置MOS管方案-5V1A/2A,OC5801L外置MOS管方案-5V3.5A/4A)

二.品牌：OCX

三.方案描述：

       OC5800L 是一款支持寬電壓輸入的開關降壓型 DC-DC，芯片內置 100V/5A功率 MOS，最高輸入電壓 90V。

       OC5800L具有低待機功耗、高效率、低紋波、優異的母線電壓調整率和負載調整率等特性。支持大電流輸出，輸出電流可達 2A 以上。

       OC5800L 同時支持輸出恒壓和輸出恒流功能。

       OC5800L 采用固定頻率的 PWM 控制方式，典型開關頻率為 140KHz。輕載時會自動降低開關頻率以獲得高轉換效率。

       OC5800L 內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統可靠性。

 四.方案特點：

   1.寬輸入電壓范圍： 8V~90V?

   2.輸出電壓從 5V 到 30V 可調?

   3.支持輸出恒壓恒流?

   4.支持輸出 12V/2A， 5V/2A?

   5.高效率：可高達 96%?

   6.工作頻率： 140KHz?

   7.低待機功耗?

   8.內置過溫保護?

   9.內置軟啟動?

  10.內置輸出短路保護

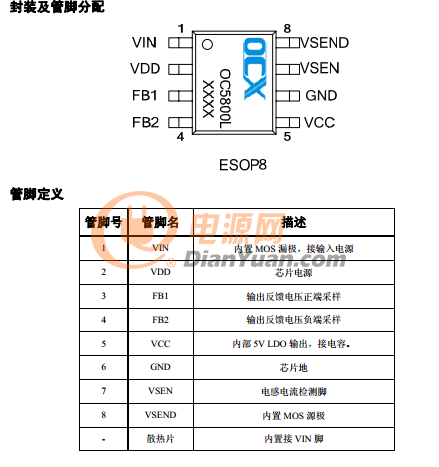

五.芯片封裝： OC5800L 采用 ESOP8 封裝，散熱片內置接 VIN 腳。

六.應用范圍：

      1.追蹤器?

      2.恒壓源

      3.電動汽車

      4.電動自行車

      5.電瓶車

      6.扭扭車、卡車

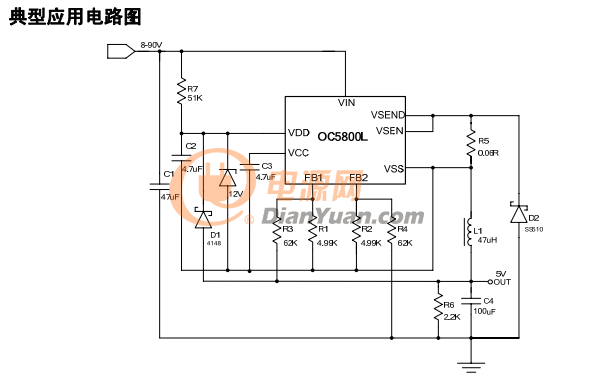

七.典型應用：

八、聯系方式：

QQ：153827124  微信h153827124    電話：  15016204399      凌生

有需求的朋友，可以提供方案資料參考和送樣測試，有原廠技術支持,歡迎咨詢.
