一:方案名稱:S7102 高精度恒流/恒壓原邊反饋控制器
二:方案品牌:SDS(自主研發)
三:方案功能及特點
1.≤75mW 待機功耗,滿足六級能效要求;準諧振工作機制,提高系統效率;內置功率三極管
2. 恒壓、恒流精度高;輸出線損補償可調;內置輸入線電壓補償
3.輸出開路、短路保護; VCC 電壓鉗位;過溫保護
四:方案描述 Ling:15016204399(同微信)
S710x是一款高性能恒流、恒壓的原邊反饋控制器,適用于各種低功耗AC/DC充電器和適配器應用場合。該控制器采用原邊反饋控制機制,無需光耦和TL431即可以實現高精度的電壓輸出。在恒流控制模式中,可以通過改變與CS管腳連接的Rcs電阻阻值來調節輸出電流大小。在恒壓控制模式下, S710x使用了多種工作模式以得到高轉換效率和小的音頻異響。 S710x內置輸出線損補償,并可以通過修改反饋電阻阻值調整補償比例, 以達到適應各種不同輸出導線線損要求, 可以有效的補償輸出電流在輸出線上引起的線損壓降。在恒流模式和重負載下S710x工作于PFM,而在輕載和中度負載下同時減小Ipeak和工作頻率,以優化轉換效率,避免音頻異響。
五:應用范圍:LED火焰燈電源;手機、無繩電話、 PDA、 MP3 和其它便攜式設備等的適配器、充電器;LED 驅動電源;線性電壓和 RCC 開關電源升級換代;PC、 TV 等設備使用的輔助電源

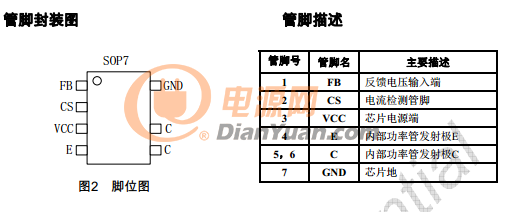

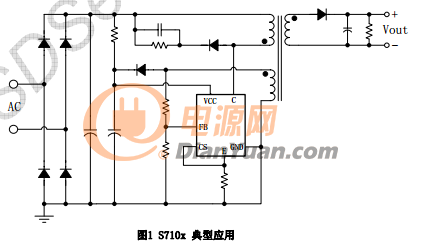

六:典型應用
