一：方案名稱：開關調色溫控制芯片-S4422

二：方案品牌：芯飛凌-SDS（自主研發）

三：方案功能及特點:

      1.無需任何外圍電路

      2.內置 40V 開關管，無需外掛開關管

      3. 多個電源同時使用時無邏輯紊亂的問題

      4. 內置計時器，保證保持時間的一致性

      5. 兼容隔離和非隔離的應用

      6. 專利技術，性能穩定

四：方案描述

            S4422系列芯片是開關調色溫的專用芯片，該芯片內置了40V的開關管，簡化了外圍電路結構。該系列芯片采用了芯飛凌的專利技術，能夠既可以最大限度地簡化外圍的原件個數，又可以保證多個電源同時應用時的邏輯一致性。為了擴大應用的領域，S4422系列可以使用在隔離反激，Buck或Buck-Boost結構中，給電源的設計提供便利性。

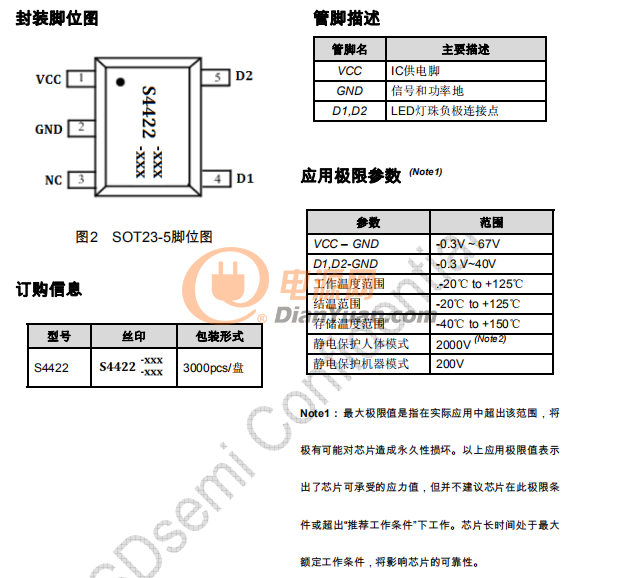

五：芯片封裝：S4422采用SOT23-5封裝。

六：應用范圍：開關調色溫的 LED 電源

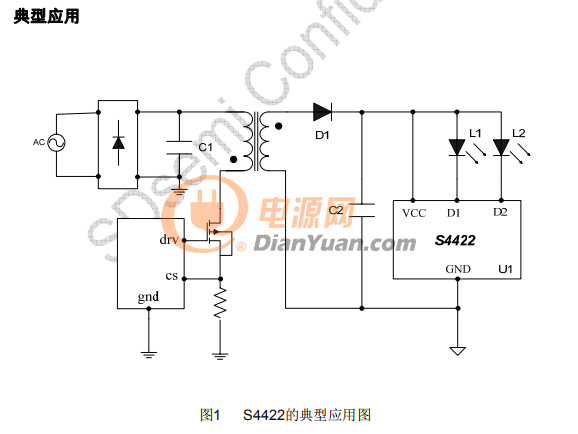

七：典型應用：

注：S4422 的 VCC 腳的最大耐壓為 67V，所以在應用中必須保證電源的最大輸出電壓小于67V，否則容易造成 S4422 的 VCC 腳的擊穿。

八：聯系方式：

QQ：153827124   電話：15016204399（同微信）凌生

有需求的朋友，可以提供方案資料和送樣測試，歡迎咨詢
