概述

OC5209 是一款連續電感電流導通模式的降壓型LED 恒流驅動器，用于驅動一個或多個LED 燈串。OC5209 工作電壓從

5.5v 到30v，提供可調的輸出電流，最大輸出電流可達到1A。根據不同的輸入電壓和外部器件，OC5209 可以驅動供高達數十瓦的LED。

OC5209 內置功率開關，采用高端電流檢測電路，以及兼容PWM 和模擬調光的調光腳DIM。當DIM 腳電壓低于0.3v時輸出關斷，進入待機狀態。

OC5209 內置過溫保護電路，當芯片達到過溫保護點進入過溫保護模式，輸出電流逐漸下降以提高系統可靠性。

OC5209 采用專利的電路架構使得在低壓差工作時輸出電流無過沖，提高LED 工作壽命，OC5209 采用專利的恒流電路具有優異的負載調整率和線性調整率。

OC5209 采用SOT89-5 和SOT23-5 封裝

特點

◆ 最大輸出電流：1A

◆ 高效率：96%

◆ 優異的負載調整率和線性調整率

◆ 高端電流檢測

◆ 最大輝度控制頻率：20KHz

◆ 滯環控制，無需環路補償

◆ 最高工作頻率：1MHz

◆ 電流精度：±3%

◆ 寬輸入電壓：5.5V~30V

◆ 智能過溫保護

低壓差無過沖

應用領域

◆ LED 備用燈，信號燈

◆ 低壓LED 射燈代替鹵素?zé)?

◆ 汽車照明

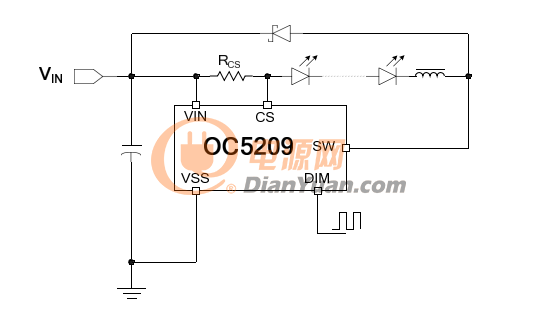

典型應用電路圖
