【拆機】一款750W大功率電源全面分析。

手上有一款某大型臺資企業為CORSAIR代工的750W電源產品，個人認為還不錯，今天就拿來拆解一下，與大家分享。

圖片1

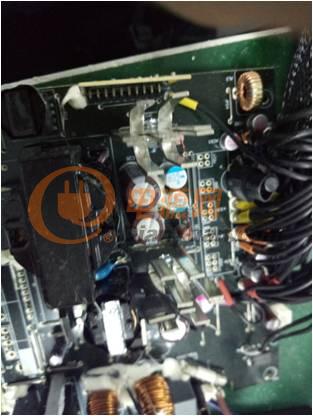

拆開電源從內部來看，750W電源，用料還是很扎實。

圖片2

再看下PCB背面銅箔面，有一些人工加錫做法，這種做法不是很可取，主要在次級低壓大電流部分，畢竟750W單面板，大電流加錫也是無奈之舉。

好，現在我來進一步拆卸元件：

圖片3

拆下初級散熱片后，我們看一下高壓電容用料為一顆NCC 390UF/400V，對于750W功率來說，這電容容量不算大。

全部回復(52)
正序查看
倒序查看
yuyuyu5
LV.8
2
2019-04-30 09:21
750W電源產品，估計是用在消費電子產品上的把
0
回復
hylylx
LV.9
3
2019-04-30 13:17
虛標的電腦電源？
0
回復
2019-05-01 11:01
@yuyuyu5
750W電源產品，估計是用在消費電子產品上的把
是PC電源。
0
回復
2019-05-01 11:02
@hylylx
[圖片]虛標的電腦電源？
不太可能是虛標。CORSAIR畢竟是大品牌。
0
回復
2019-05-01 12:53

繼續拆機：看下初級散熱片用料情況。

PWM MOS為 20N60E, PFC MOS: SiHG30N60E*2.用料還算可以。

0
回復
2019-05-01 12:56

再看橋整為獨立散熱片，因?yàn)樵诘蛪狠斎霑r(shí)，橋的溫度確實比較高。散熱片還是較大。

0
回復
2019-05-01 13:00

這·是PFC控制小卡，使用的IC為CM6500.

0
回復
2019-05-01 15:10
看圖貌似水貨
0
回復
2019-05-05 21:15

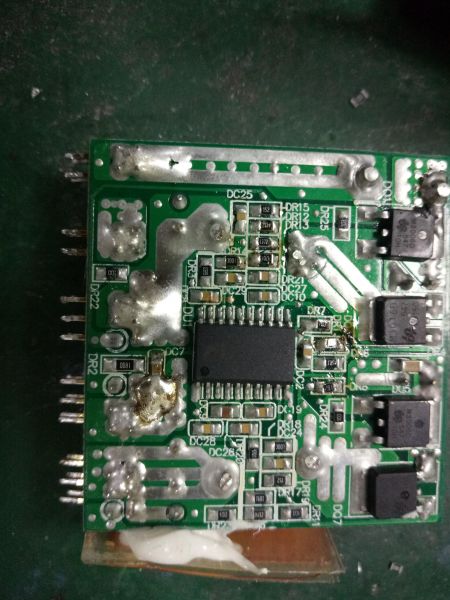

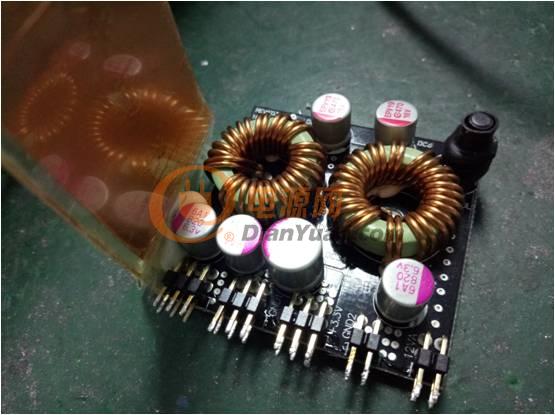

DC/DC小板，使用的IC為：APW7159C.

0
回復
2019-05-05 21:18

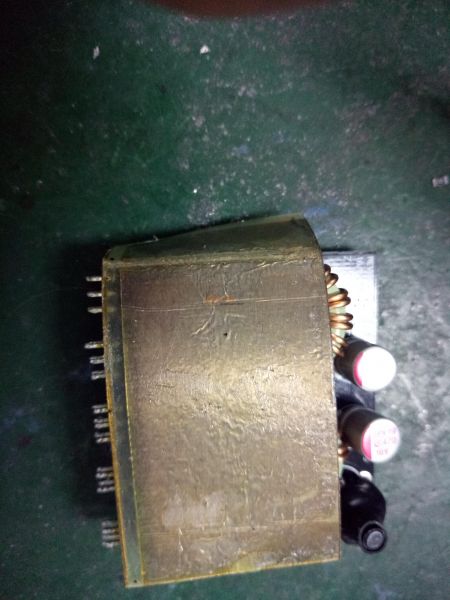

應該是干擾的問題，DC/DC小板外包屏蔽。

0
回復
2019-05-05 21:23

拆下一些大元件后，發現次級側有兩塊獨立散熱片，但不見有晶體。

0
回復
2019-05-05 21:32

其實二次側晶體就在PCB背面，是252貼片元件，正面散熱片只是用來散熱。如下圖。

0
回復
2019-05-05 21:34
@chenly201403
不太可能是虛標。CORSAIR畢竟是大品牌。
是的，不然會砸CORSAIR牌子。
0
回復
2019-05-05 21:36
@喜歡你沒道理
看圖貌似水貨
可能是產品的工整性欠佳。
0
回復
2019-05-05 22:24
@chenly201403
再看橋整為獨立散熱片，因?yàn)樵诘蛪狠斎霑r(shí)，橋的溫度確實比較高。散熱片還是較大。[圖片]
防止熱相互傳導。
0
回復
2019-05-05 22:27
@chenly201403
其實二次側晶體就在PCB背面，是252貼片元件，正面散熱片只是用來散熱。如下圖。[圖片]
對于高密度電源來說，這樣做法是很不錯，節省了很多空間。
0
回復
2019-05-05 22:29
@chenly201403
可能是產品的工整性欠佳。
看上去不是很高檔。PCB全部應該用黑色會更好些。
0
回復
2019-05-06 20:44
@chenyingxin7610
對于高密度電源來說，這樣做法是很不錯，節省了很多空間。
還有就是作業方便。
0
回復
2019-05-06 20:55

如下：PFC電感使用的是CS340060,用料不錯。

0
回復
2019-05-06 20:59
@chenly201403
繼續拆機：看下初級散熱片用料情況。[圖片]PWMMOS為20N60E,PFCMOS: SiHG30N60E*2.用料還算可以。
晶體上套磁珠，應該是處理EMI問題。
0
回復
2019-05-06 21:00
@chenyingxin7610
防止熱相互傳導。
橋整散熱片夠大。
0
回復
2019-05-07 07:40
@chenly201403
可能是產品的工整性欠佳。
從感官上是這樣。
0
回復
2019-05-07 07:42
@chenly201403
應該是干擾的問題，DC/DC小板外包屏蔽。[圖片][圖片]
屏蔽會導致發熱無法散去。
0
回復
2019-05-07 07:43
@chenyingxin7610
對于高密度電源來說，這樣做法是很不錯，節省了很多空間。
對效率也有提升。
0
回復
yts201506
LV.4
26
2019-05-07 07:46
@chenxiangyu1990
晶體上套磁珠，應該是處理EMI問題。
看到有很多這樣做。
0
回復
yts201506
LV.4
27
2019-05-07 07:48
@chenly201403
拆下一些大元件后，發現次級側有兩塊獨立散熱片，但不見有晶體。[圖片]
散熱片形狀設計不錯。
0
回復
yts201506
LV.4
28
2019-05-07 07:49
@chenly201403
DC/DC小板，使用的IC為：APW7159C.[圖片]
看上去像是一個同步BUCK線路。
0
回復
yts201506
LV.4
29
2019-05-07 07:51
@chenxiangyu1990
屏蔽會導致發熱無法散去。
電感會很熱。
0
回復
2019-05-08 07:56
@yts201506
散熱片形狀設計不錯。
看上去散熱片好像是銅片。
0
回復
2019-05-08 07:57
@chenxiangyu1990
對效率也有提升。
252封裝同等規格與220相比，RDSON可以做更小些。
