LED路燈照明示范項目
實施本項目旨在:1、落實國家節能減排政策,推廣新型綠色節能燈具,造福社會.2、展現LED路燈照明的真實功能,消除人們對LED路燈的誤解.3、確實提升我市LED路燈生產企業的技術水平,提升產品品質,開拓國內、國際市場.
一、名稱:LED路燈照明示范項目
二、地點:XX路及KK周邊道路,YYY路,ZZ園之道路照明.
三、概述:
現有路燈照明狀況:
以XX路為例:路寬15m,4車道.雙側燈桿對稱排列,燈桿間距36m.采用雙燈具;路側高10m,400W高壓汞燈照明+屋側高6.3m,400W高壓鈉燈照明.
道路地面照度:Emax=50 Lux; Emin=10 Lux;
照明功率密度:LPD=2.96 W/m2.
據建設部頒布的CJJ45-26城市道路照明設計標準;XX路應屬次干路:其道路地面平均照度應在10 Lux—15 Lux之間.照明功率密度應為LPD≤0.70.即使將來發展為商業中心,其地面平均照度要求為20 Lux—30 Lux,照明功率密度LPD≤0.85.
結論:現在的路燈照明,照明功率密度超標達2倍多;不僅嚴重浪費能源,而且照度不均勻.市內大量采用高壓鈉燈照明,其顯色指數只有0.2-0.3,對于物體鑒別能力很差,且它的高次諧波十分嚴重,對市電網的穩定帶來很大的干擾,對人體健康帶來損害.體育路段如此,全市各路段也是如此.(見表 一)
(表一)
實 測
Eav UE LPD 光 源
XX路 30 0.33 2.96 400W高壓鈉燈+ 400W汞燈
YYY路 48 0.41 2.61 400W高壓鈉燈+ 400W汞燈
ZZ路 19 0.21 0.68 144W LED燈
行業標準(摘要); (表二)
道路級別 Eav UE TI SR LPD
I主干路 20/30 0.4 10% 0.5 車道數 1.25
<6
Ⅱ次干路 10/15 0.35 10% 0.5 ≥4 0.7
Ⅲ支路 8/10 0.3 15% - ≥2 0.55
四、LED路燈項目示范:
考慮到本市道路照明普遍過亮的現狀,而我們僅改造一小段,為避免亮度落差太大,打算以主干道的標準改造上述次干路,路面照明質量具體指標如 下:
1、路面照明性能指標:
1)路面照明 : (表三)
路面照度 眩光限制 環境比
平均照度 均勻度UE T1(%) SR
Eav(1x)維持值 最小值 最大初始值 最小值
20/30 0.4 10 0.5
2)交會區照明 : (表四)
交會區類型 Eav UE 眩光限制
主干道與其它路交會 30/40 0.4 800:30cd/10001m
次干道
次干道與支路 交會 20/30 0.4 900:10cd/10001m
3)節能指標:
a. LPD值: (表五)
道路級別 車道數 照明功率密度(LPD)值 對應的照度值
主干路 < 6 0.86 w/m2 30
b.分時段亮燈:建議分兩檔控制;晚11點前Eav＝30lx;
晚11點后Eav＝20lx
4)色度要求:
a.顯色指數:Ra > 65
b.色溫:TC ≤ 5000 K
5)壽命: 整燈≥5年
2、LED燈一般性能指標:
1)安全要求:
參照GB7000.1d–2002燈具一般安全要求
及GB7005–2005道路與街道燈具安全要求.
2)防水、防塵指標:滿足IP65要求.
3、散熱指標:
燈具要有散熱裝置,建議散熱片與殼體成一體或采用熱導管等其它方式散熱,優化散熱結構.總之要求LED結-殼溫度 t殼 < 60℃
4,成本指標:
成本高一直是LED推廣的一大障礙,一盞170wLED燈具約需6000元;一盞60wLED燈具約需4000元.而一盞400w高壓鈉燈加一盞高壓汞燈約需4000元.LED的成本劣勢是明顯的.但是,應該以產品的壽命周期的成本來考量,那么LED的成本劣勢大有改善,再加上用電成本、維護成本等,LED還是具有很大優勢的.(見表四)
(表六)
類型 LED(170w+60w) Hg(400w)+Na(400w+34w)
總功率w 230 834
電價(元)∕KWH 0.5 0.5
電費(元)∕30000H 3450 12510
燈具單價(元) 6000+4000 (Hg)2000+(Na)2000
壽命(H) 30000 (Hg)6000;(Na)20000
燈具費用(元)∕30000H 10000 (Hg燈)10000+(Na燈) 3000
總費用(元)∕30000H 13450 25510
費用占比 57.2% 100%
以上不含LED在維護方面節省的費用,而且LED不必采用電纜而是采用一般電線即可,不僅省錢而且減少被偷的誘惑.
五、攻關點:
1、二次光學設計:符合路面亮度(或照度)及其均勻度要求;考慮眩光影響的二次光學設計計算.
2、散熱設計:熱阻計算及耗散功率的確定→散熱材料、散熱結構面積.
3、防眩光:應在二次光學設計中考慮.
六、經費估算:約需1000萬元.
資金分配:1、XX路:約200萬元;
2、YY路:約300萬元;
3、ZZ道路:約100萬元;
4、燈具散熱設計和模具加工:約200萬元;
P7
5、光學二次配光設計和模具加工:約200萬元.
七、進度要求:
1、方案論證:由科技局委托市光電子行業協會提出具體實施方案邀請部分會長及部分廠家參加. 5月13日
2、落實示范路段. 5月14日—5月31日
3、向市有關生產LED路燈的企業發布相關信息. 6月15日
4、建立LED路燈散熱攻關平臺,為行業相關企業服務.提供合理的散熱方案及有償使用的模具(僅收成本費).6月15日—7月31日
5、建立LED路燈光學設計攻關平臺,為行業相關企業服務.提供合理的光學方案及有償使用的光學加工模具(僅收成本費).6月15日-7月31日
6、有意并有能力實施項目的廠家提供LED路燈樣品,在同一場合下進行比對. 8月15日—9月15日
7、組織有關領導和專家評議 9月21日
8、確定中選廠家原則:
①、達到性能指標,有特色.
②、外形美觀合用.
③、利于提高本市路燈生產整體水平(含各種子項目的配套水平).優者選用
④、同等條件下重點扶持骨干企業及有發展后勁的企業.
⑤、在滿足使用要求的前提下,優先采用本地產品. 9月22日
9、簽訂合同:由科技局與承擔企業簽約. 9月23日
10、安裝:
安裝前需對各項性能指標進行檢測,合格后方可安裝.
11月15日完成
LED路燈照明示范項目攻關小組 2008-6-7
轉發一個鼓舞人心的文件:LED路燈照明示范項目
全部回復(14)
正序查看
倒序查看
上面文中的表內容好象看不清楚,現將全文以附件再轉發一次.供正在從事開發路燈項目的各位同仁參考!
149691216342339.doc
149691216342339.doc
0
回復
轉發該文件的目的:
1、讓從事LED路燈的同仁了解到我國政府對LED路燈的態度、政策、步驟和動態;
2、文件中的一些具體要求、數據值得各位從事LED路燈的同仁參考.LED路燈已不是前幾年,只要點亮就行了,將來的LED路燈的各項指標,將要經過嚴格的測試才行;
3、展望LED路燈的前景,已經從過去的各單位自發開發在逐漸走向政府出資,有組織有計劃的引導.這是一個十分可喜的事情,她將使我國的LED路燈發展跨上新一輪的臺階,她將是我國的LED路燈走向全國、走向世界的里程碑!
1、讓從事LED路燈的同仁了解到我國政府對LED路燈的態度、政策、步驟和動態;
2、文件中的一些具體要求、數據值得各位從事LED路燈的同仁參考.LED路燈已不是前幾年,只要點亮就行了,將來的LED路燈的各項指標,將要經過嚴格的測試才行;
3、展望LED路燈的前景,已經從過去的各單位自發開發在逐漸走向政府出資,有組織有計劃的引導.這是一個十分可喜的事情,她將使我國的LED路燈發展跨上新一輪的臺階,她將是我國的LED路燈走向全國、走向世界的里程碑!
0
回復
@kin1945
轉發該文件的目的:1、讓從事LED路燈的同仁了解到我國政府對LED路燈的態度、政策、步驟和動態;2、文件中的一些具體要求、數據值得各位從事LED路燈的同仁參考.LED路燈已不是前幾年,只要點亮就行了,將來的LED路燈的各項指標,將要經過嚴格的測試才行;3、展望LED路燈的前景,已經從過去的各單位自發開發在逐漸走向政府出資,有組織有計劃的引導.這是一個十分可喜的事情,她將使我國的LED路燈發展跨上新一輪的臺階,她將是我國的LED路燈走向全國、走向世界的里程碑!
贊一個!!!
支持KIN1954老師的分享精神!!!
led的市場已經慢慢步入規范發展了.支持一下!
支持KIN1954老師的分享精神!!!
led的市場已經慢慢步入規范發展了.支持一下!
0
回復
@kin1945
轉發該文件的目的:1、讓從事LED路燈的同仁了解到我國政府對LED路燈的態度、政策、步驟和動態;2、文件中的一些具體要求、數據值得各位從事LED路燈的同仁參考.LED路燈已不是前幾年,只要點亮就行了,將來的LED路燈的各項指標,將要經過嚴格的測試才行;3、展望LED路燈的前景,已經從過去的各單位自發開發在逐漸走向政府出資,有組織有計劃的引導.這是一個十分可喜的事情,她將使我國的LED路燈發展跨上新一輪的臺階,她將是我國的LED路燈走向全國、走向世界的里程碑!
感謝老師.
0
回復
這個很好,我個人很支持!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1637221216603494.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1637221216603494.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@liang2482428
這個很好,我個人很支持![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/1637221216603494.jpg');}"onmousewheel="returnimgzoom(this);">

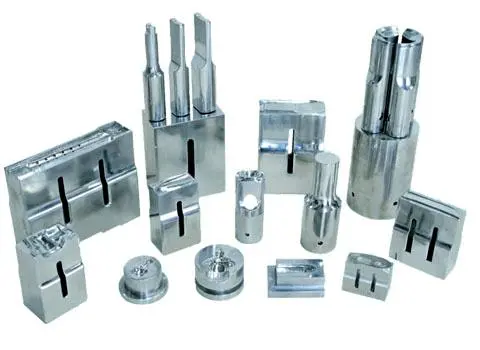

這是什么模具?
0
回復
@kin1945
所有的指標中只有眩光一項不知如何進行工程的測量?據說杭州已做出專測路燈各項指標的儀器,整套要幾十萬.你把路燈往儀器中的規定位置一放,各項指標全給你測完了.小公司可能買不起這儀器;大公司買了這套儀器可能利用率也不會太高.也就是在開發階段用用,一旦進入生產,只是對質量的抽測?那么,沒這套儀器時,不知各位是如何測試眩光這指標?請高手指點!
前幾天在半導體照明展上見了,遠方的測試設備,就像一個機器人,把燈頭夾上去,可以360度旋轉,就是價格太貴了!
0
回復
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1637221217658514.jpg');}" onmousewheel="return imgzoom(this);">專業制作電池、電源、文具系列超聲波模具,鉛酸蓄電池、手機電池、數碼相機電池、筆記本電池、電源適配器、充電器、相冊、名片冊、資料冊等;一直本著誠信、務實、質量、價廉的方針做市場;聯系人:梁葉斌(模具工程師)13712206203;13719633079;
惠州超聲波、東莞超聲波、河源超聲波、超聲波模具、超音波模具、熱熔治具、天祥、德賽、TCL、田村電子、美的、格力、15K超聲波模具、立泰!惠州第一超聲波模具供應商、中國最好的超聲波供應商
0
回復
@kin1945
測量儀器、計量、標準等諸因素的逐漸完善,說明這個行業在趨于逐漸成熟階段.LED路燈的發展、前景已越來越明顯了.當其發展到一定程度,其市場將會有一個爆發性的飛躍階段.我相信這個時機遲早會到來!
我們這些小公司是玩不起LED路燈成品了,只能做一些配件,等到LED路燈井噴的階段,更多的是政府行為和政府關系的組合和行為,產品性能的同質化,決定性的東西就是銷售和服務了.
