【應征入伍】(首發)寬壓輸入降壓恒流超高調光驅動器!支持0.1-0.7V線性1K-30K調光頻率

1 方案名稱

【應征入伍】(首發)寬壓輸入降壓恒流超高調光驅動器!支持0.1-0.7V線性1K-30K調光頻率

 2 品牌名稱

世微半導體

 3 方案特點

寬輸入電壓范圍:5V~80V

可設定電流范圍:10mA~6000mA

固定工作頻率:外部電阻設定

內置抖頻電路,降低對其他設備的 EMI 干擾

 平均電流模式采樣,恒流精度更高

 0-100%占空比控制,無電流節點跳變

輸出短路保護 過溫保護

調光功能:線性調光/PWM 調光 調光深度小于 0.4%

 4 規格

    APS54083 是一款 PWM 工作模式,高效率、外圍簡單、外置功率 MOS 管,適用于 5-80V輸入的高精度降壓 LED恒流

驅動芯片。輸出最大功率 100W,最大電流 6A。

   APS54083 可實現線性調光和 PWM調光,線性調光腳有效電壓范圍 0.1-0.7V.PWM 調光頻率范圍 1KHZ-30KHZ。

   APS48300 工作頻率可以通過外部電阻編程來設定,同時內置抖頻電路,可以降低對其他設備的 EMI 干擾。

另外采用平均電流采樣模式,可以提高寬輸入電壓情況下的電流精度。

   APS54083 帶有輸出短路保護功能,5V~80V 輸入條件下,短時短路不會損壞電源器件。

   APS54083 還有過溫調節電流的功能。

當芯片內部的溫度達到 135℃左右時,會自動調低輸出電流。

SOP8 封裝

 5 應用范圍

舞臺燈,RGB 燈
汽車燈照明
臺燈 調光電源 調光補光燈

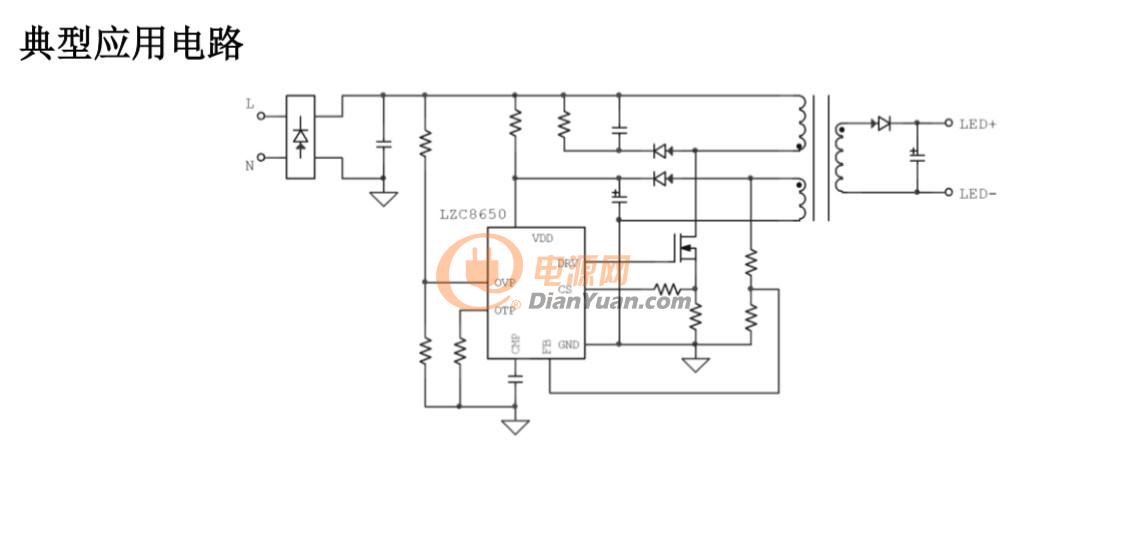

 6 電路圖

【應征入伍】(首發)寬壓輸入降壓恒流超高調光驅動器!支持0.1-0.7V線性1K-30K調光頻率【應征入伍】(首發)寬壓輸入降壓恒流超高調光驅動器!支持0.1-0.7V線性1K-30K調光頻率

調光參數曲線圖

【應征入伍】(首發)寬壓輸入降壓恒流超高調光驅動器!支持0.1-0.7V線性1K-30K調光頻率

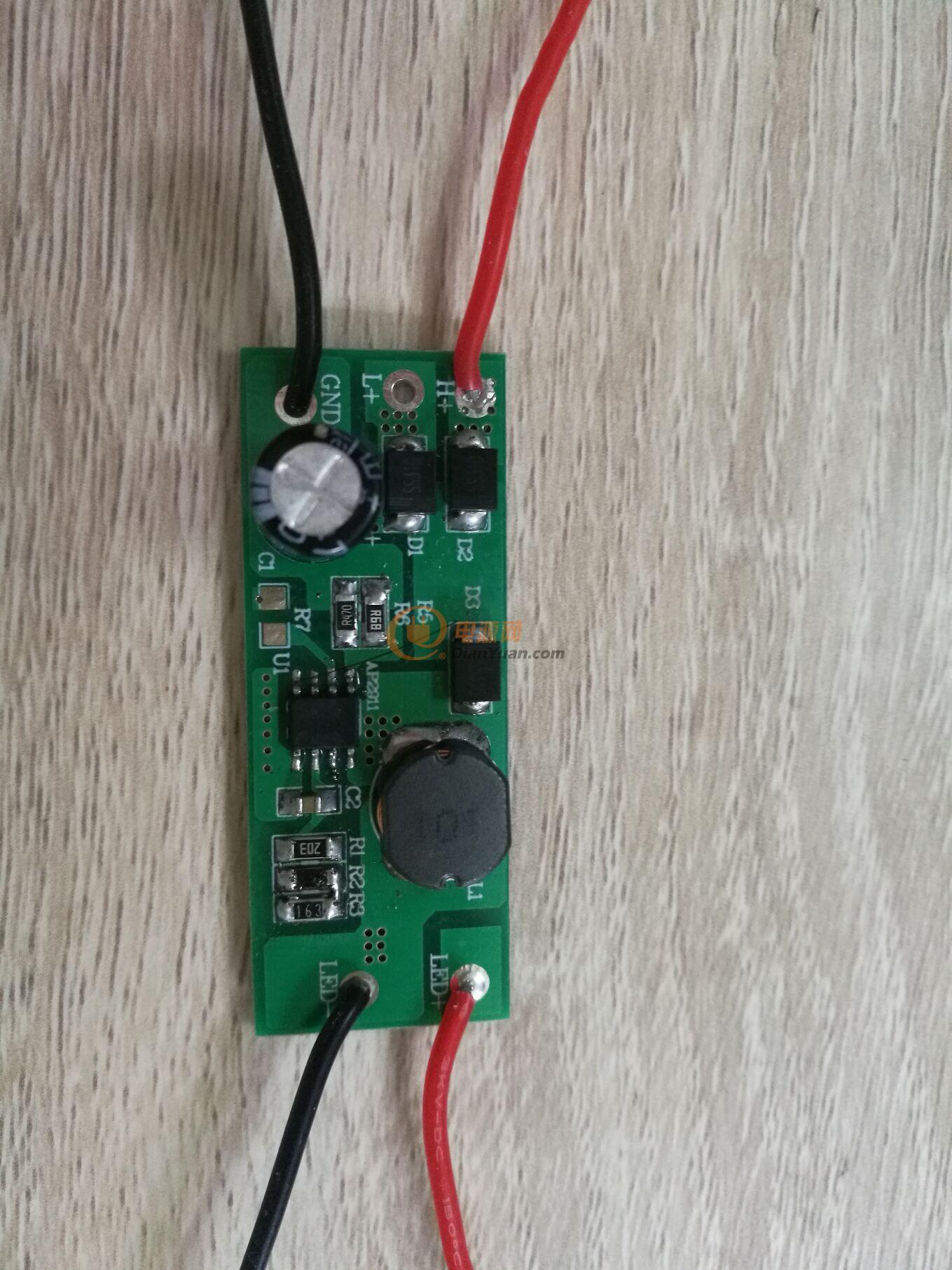

    測試板實拍圖:

【應征入伍】(首發)寬壓輸入降壓恒流超高調光驅動器!支持0.1-0.7V線性1K-30K調光頻率

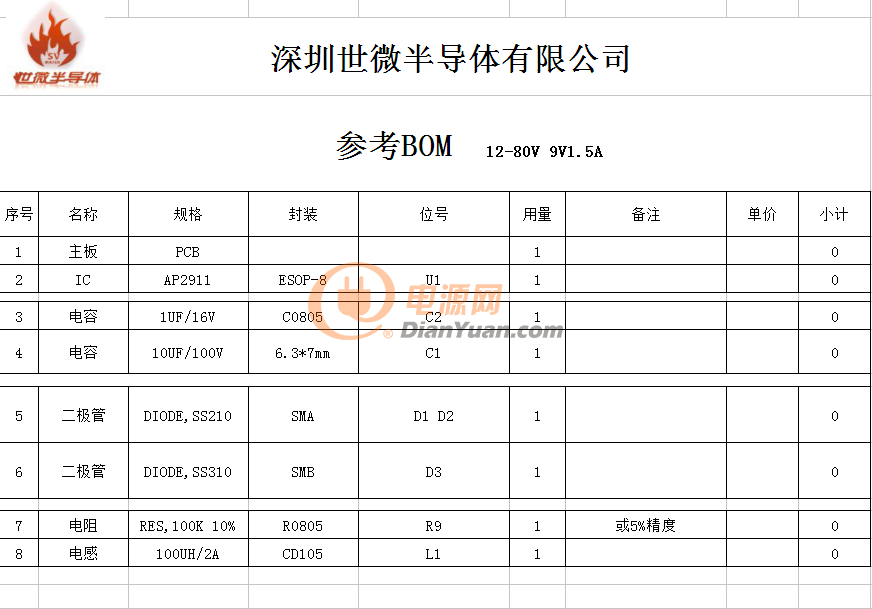

7 物料清單:

【應征入伍】(首發)寬壓輸入降壓恒流超高調光驅動器!支持0.1-0.7V線性1K-30K調光頻率

 8 聯系方式

歐工:13714437124 (微信) 18811874036  Q:2355558464

全部回復(15)
正序查看
倒序查看
2019-06-25 08:45
頂一下
0
回復
2019-06-26 08:51
0
回復
2019-07-01 09:31
寬壓輸入降壓恒流超高調光驅動器!支持0.1-0.7V線性1K-30K調光頻率 頂
0
回復
2019-07-03 10:28
@車燈歐陽
寬壓輸入降壓恒流超高調光驅動器!支持0.1-0.7V線性1K-30K調光頻率頂
0
回復
2019-07-08 09:27
LED降壓恒流調光驅動芯片
0
回復
2019-07-09 09:36
LED驅動芯片  電源IC車燈IC 驅動IC  LED芯片 充電IC  電子IC 恒流IC  世微半導體IC公司  集成電路芯片
0
回復
2019-07-17 10:40
車燈IC車燈方案
0
回復
2019-07-20 11:08
@車燈歐陽
車燈IC車燈方案
LED芯片
0
回復
2019-07-22 09:12
@車燈歐陽
LED芯片
LED 手電筒  LED驅動芯片  電源IC車燈IC 驅動IC  LED芯片 充電IC  電子IC 恒流IC  世微半導體IC公司  集成電路芯片
0
回復
2019-07-29 19:34
@車燈歐陽
LED手電筒 LED驅動芯片 電源IC車燈IC驅動IC LED芯片充電IC 電子IC恒流IC 世微半導體IC公司 集成電路芯片
LED芯片  恒流驅動  車燈IC
0
回復
2019-09-02 09:29
頂下
0
回復
2019-09-03 18:50
@車燈歐陽
頂下

這個頻閃如何去掉

0
回復
2019-09-16 09:00
@執著cc
這個頻閃如何去掉
您指的頻閃調光過程中的抖動還是
0
回復
2019-09-26 10:55
@車燈歐陽
您指的頻閃調光過程中的抖動還是
調光過程中的PWM硬閃,加大pwm頻率也是會有的,而且會影響調光性能 。
0
回復
2019-09-26 10:57
@車燈歐陽
您指的頻閃調光過程中的抖動還是
現在都要求無頻閃調光
