很多人苦惱對于PCB電路板抄板軟件的選擇,這篇文章將列舉一些常用的PCB抄板軟件,供大家選擇.
名稱:PCB抄板軟件 簡易抄板王
介紹:
下載地址:http://www.pcbdown.cn/html/shiyonggongju/20070517/142.html
名稱:BMP轉為PCB圖的抄板軟件
介紹:
下載地址:http://www.cndzz.com/down/soft/46133.htm
名稱:抄板軟件 CBR V5.x
介紹:彩色抄板軟件 CBR可以直接在電路板彩色掃描圖上放置導線、元件、焊盤等元素進行抄板,支持三十多層的抄板,其元件預覽、任意角度放置、走線及自動捕捉網格、圖元中心功能可與PROTEL媲美,使用本軟件可大大提高精度和效率.
下載地址:http://www.skycn.com/soft/26737.html
名稱:抄板軟件quickpcb 2005 V3.0
介紹:該軟件全部操作符合大多數設計人員操作習慣,能在很大程度上提升抄板效率,并解除操作人員的檢測之苦.抄板的一次性合格率也能進一步得到保證軟件功能及使用介紹: 放置焊盤、孔、線、弧、過孔、元件、FILL、POLYGON、文字;各元素屬性設置、網格設置; CTRL鍵自動捕捉網格與元素中心; SHIFT鍵選擇、去選擇、剪切、拷貝、刪除、旋轉、鏡像與重復功能; 32層設置功能,縮放顯示; 任意設置原點; 設計精度:1mil; 自帶B2P格式、可讀取BMP、JPG圖片,可自動BMP讀取分辨率. 調用PROTEL2.5-2.8格式元件庫文件 輸出PROTEL2.5-2.8格式文件.
下載地址:http://www.skycn.com/soft/21787.html
名稱:抄板軟件 4.0
介紹:有時我們想將現有的電路板設計成PCB圖,對照板子一點一點畫,特別難,現在只需要用掃描儀把電路板掃描成BMP圖形文件,用該軟件調入做背景,可輕松實現做圖.
下載地址:http://www.onlinedown.net/soft/21155.htm
名稱:CBR 5.2
介紹:本軟件可直接在掃描圖上放置元件、導線及焊盤等.支持三十多層的抄板.使用本軟件從精度、效率上大大提高,錯板情況不復存在.
下載地址:http://www.deltasoft.com.cn/product.htm
常見的PCB抄板軟件下載地址匯總
全部回復(11)
正序查看
倒序查看
@liuminpcb
這可就不能愿我,地址都給大伙找出來了---

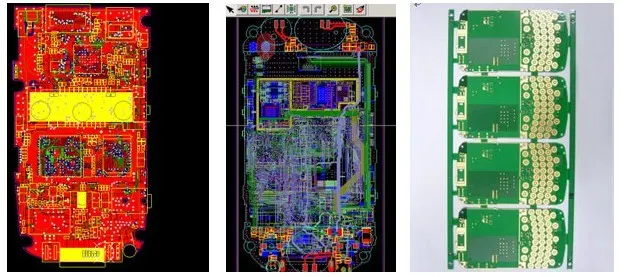

汕頭市合聯電路有限公司與國內知名軟件開發公司合作,為我司量身定做了HLC PCBERP管理系統,不僅優化了生產流程并且保證了產品準時交貨;并開發出功能全面領先行業內的HLC PCB6.0抄板軟件,并免費贈送廣大客戶朋友.HLC PCB6.0是一款可能從單面電路板到多層精密電路板抄板的板卡級抄板軟件,該軟件最高支持抄42層肓埋孔板,操作介面逼真Protel及Power PCB并可自由切換,適應日前大多數Layout工程師的習慣,支持復制、剪切、粘貼等Windows操作,支持Protel及Power PCB元件庫調入和編輯,自動矯正查漏有效提高一次性成功率,自動生成網絡表,自動返推SCH原理圖,輸出的文件能被Protel系列和Power PCB等流進EDA軟件所打開或編輯,該抄板軟件突出精、準、快的特點,是深受廣大工程人員喜受的PCB抄板軟件.只需一臺掃描機和一個HLC PCB6.0抄板軟件,你就可以輕松對1-42層印刷線路板進行復制、克隆PCB抄板了.
