1方案名稱：【應征入伍】6-60V大功能升降壓恒流外置MOS驅動芯片外圍超簡單

2 品牌名稱：深圳市世微半導體有限公司

3 方案特點：

AP5503是一款電流模式DC / DC轉換器外部功率NMOS設計用于驅動LED。該AP5503用作降壓，升壓和降壓的LED驅動器降壓 - 升壓模式。

特征高電壓：

VOUT高達60V降壓，升壓或降壓 -

升壓運行.500KHz和200KHz開關頻率的電流模式PWM易于調光：

模擬，PWM或PWM與一個外部電容連接到模擬軟啟動避免浪涌電流可編程過壓保護以限制輸出電壓VIN欠壓鎖定和熱關斷

 LED電流可通過120mV檢測電阻進行外部編程

4 規格：MSOP-10（FD）封裝

5 應用范圍：

GPS，便攜式DVD

背光臺燈和室內照明

工業顯示屏

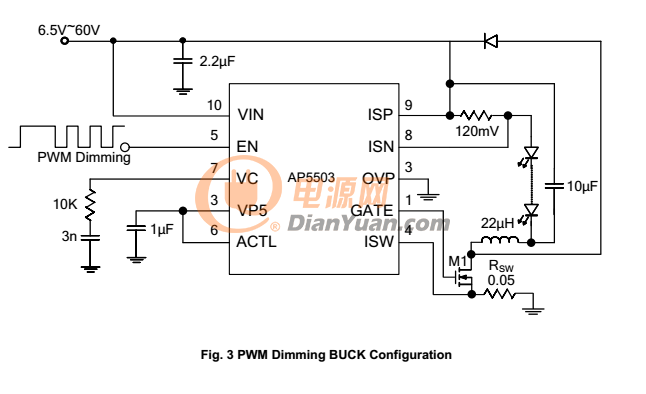

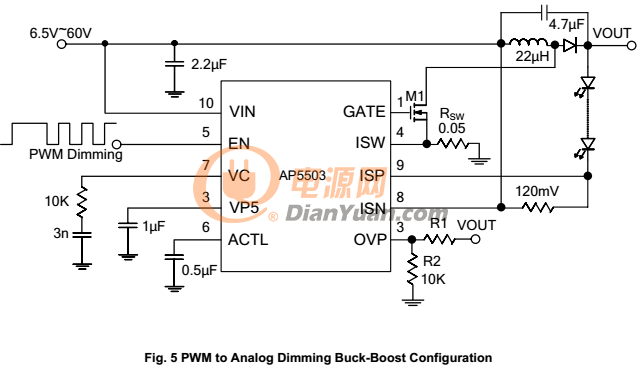

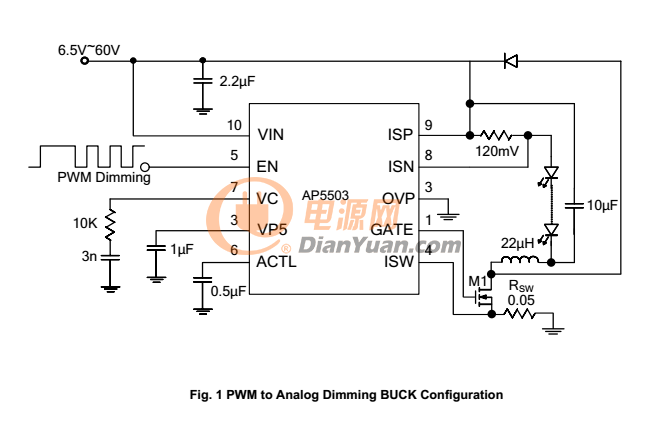

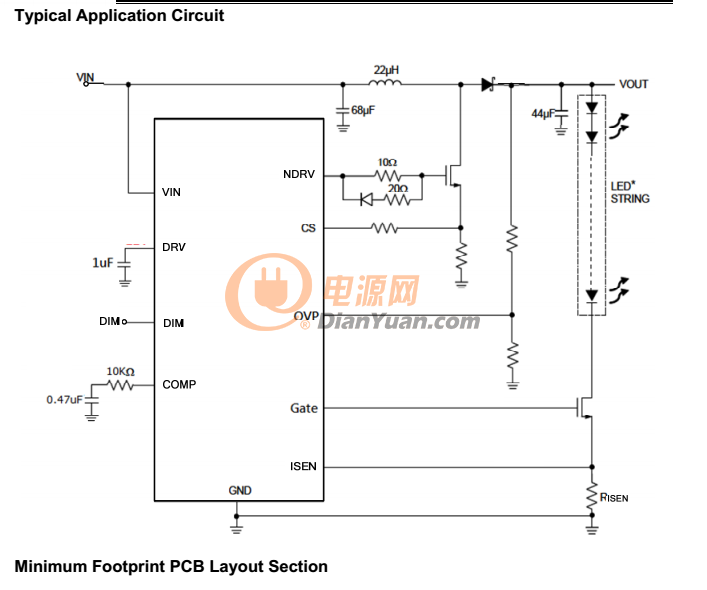

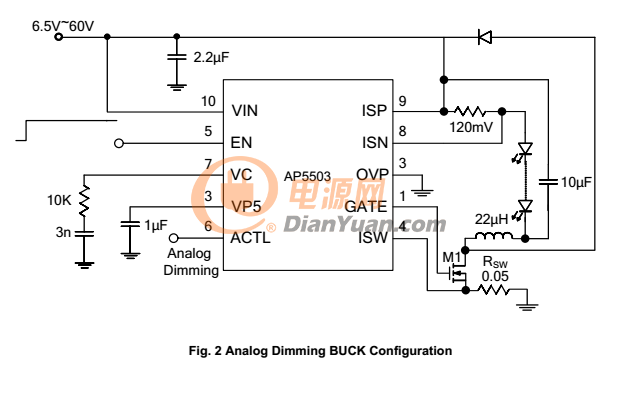

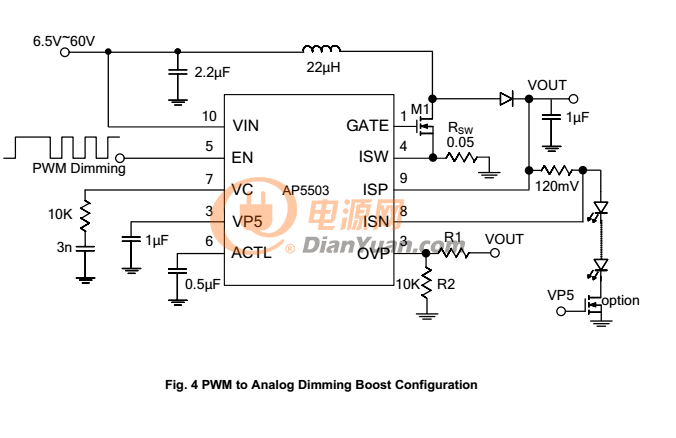

6 電路圖：
