3UA低功耗3V 3.3V同步DC-DC升壓IC SL6811

深圳市森利威爾電子有限公司

李先生13684944822/QQ2355368877

概述：

SL6811 是一款具有超低待機功耗、高效率的同步升壓DC-DC，待機電流僅1.8uA。

SL6811采用固定導通時間的PFM 控制方式，在輕載時自動降低開關頻率保持高的轉換效率。

SL6811 外圍僅需3 個元件，即可實現將低輸入的電池電壓轉換到所需要的工作電壓。

SL6811 采用專利的控制技術，具有超低待機功耗和輕載高效的特點。SL6811能夠在保持輸出電壓升壓穩壓條件下實現輸入電流僅3uA，尤其適合對待機時間要求高的應用。

SL6811 采用SOT23-3 封裝。

特點：

超低待機功耗：1.8uA

高效率：可高達93%

最大工作頻率：250KHz

輸出電壓：1.8~3.6V（步進0.1V）

啟動電壓：0.9V

低紋波、低噪聲

小體積SOT23-3

應用領域：

1~2 節干電池供電的電子設備

電子詞典、數碼相機、血壓計、MP3、電動玩具、無線耳機、無線鼠標鍵盤、醫療器械、防丟器、汽車防盜器、充電器、VCR、PDA 等手持電子設備

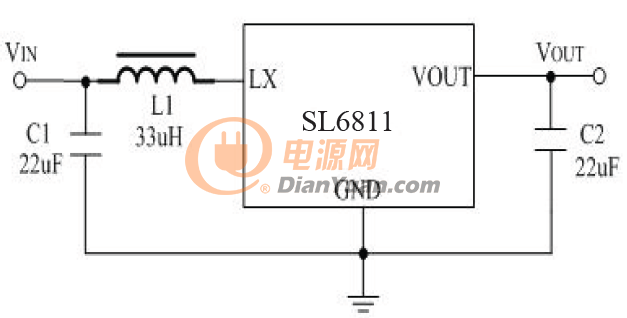

應用原理圖：

SL6811 是一款具有超低待機功耗、高效率的同步升壓DC-DC，待機電流僅1.8uA。

SL6811采用固定導通時間的PFM 控制方式，在輕載時自動降低開關頻率保持高的轉換效率。

SL6811 外圍僅需3 個元件，即可實現將低輸入的電池電壓轉換到所需要的工作電壓。

SL6811 采用專利的控制技術，具有超低待機功耗和輕載高效的特點。SL6811能夠在保持輸出電壓升壓穩壓條件下實現輸入電流僅3uA，尤其適合對待機時間要求高的應用。

SL6811 采用SOT23-3 封裝。

SL6811 3V升壓IC，3.3V升壓IC 1.8UA低功耗

SL6811 3V升壓IC，3.3V升壓IC 1.8UA低功耗

SL6811 3V升壓IC，3.3V升壓IC 1.8UA低功耗

應用于額溫槍，電動玩具等
