方案描述：

【應征入伍】共陽極高輝度無頻閃降壓恒流方案_高達30K的PWM調光頻率適用舞臺照明、戶外亮化、影視攝影等高端LED調光產品！

品牌名稱：世微半導體_自主研發生產APS54083(SV-WAFER)

產品描述：

APS54083 是一款 PWM 工作模式,高效率、外圍簡單、外置功率 MOS 管，適用于 5-80V 輸入的高精度降壓 LED 恒流驅動芯片。

輸出最大功 150W，最大電流 6A。

APS54083 可實現線性調光和 PWM 調光，線性調光腳有效電壓范圍 0.1-0.7V.PWM 調光頻率范圍 100HZ-30KHZ。

APS54083 工作頻率可以通過外部電阻編程來設定，同時內置抖頻電路，可以降低對其他設備的干擾。

APS54083 帶有輸出短路保護功能，5V～80V輸入條件下，短時短路不會損壞電源器件。

APS54083 還有過溫調節電流的功能。當芯片內部的溫度達到 135℃左右時，會自動調低輸出電流。

方案特點：

◆ 寬輸入電壓范圍：5V～80V

◆ 可設定電流范圍：內置 10mA～6000mA

◆ 固定關斷時間控制

◆ 內置抖頻電路，降低對其他設備的干擾

◆ 輸出短路保護

◆ 過溫保護

◆ 調光功能：線性調光/PWM 調光

◆ 調光深度小于 0.1%

◆ SOP8 封裝

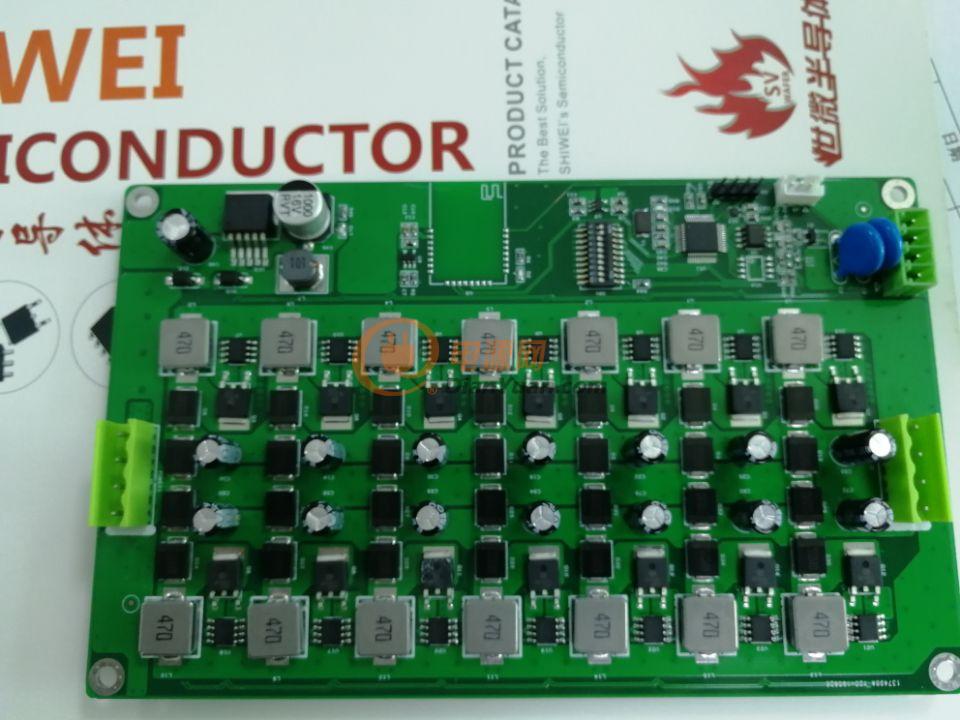

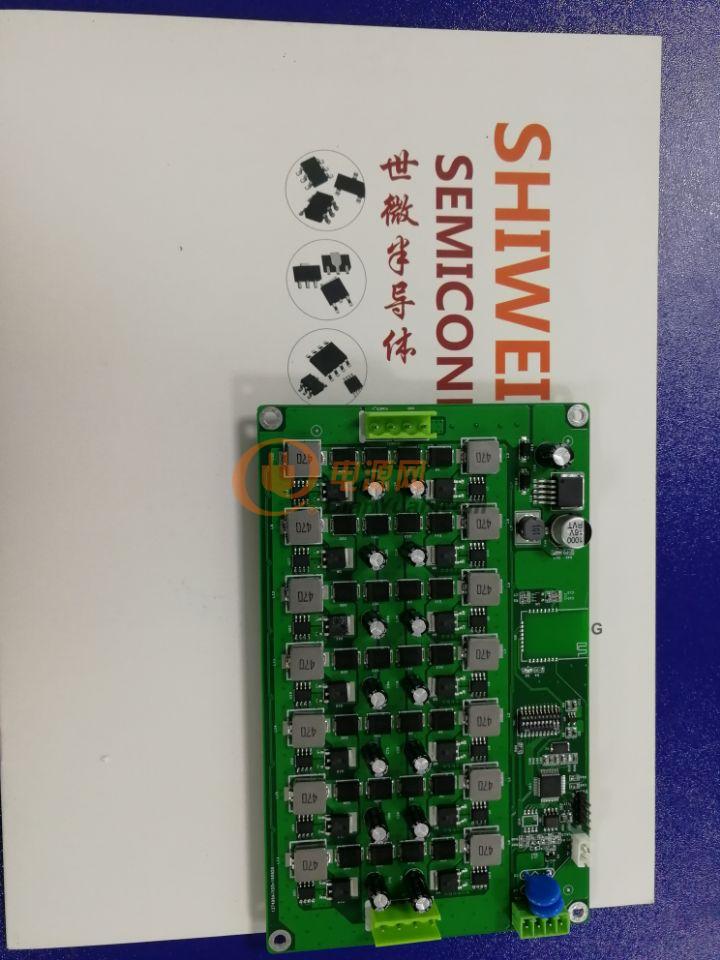

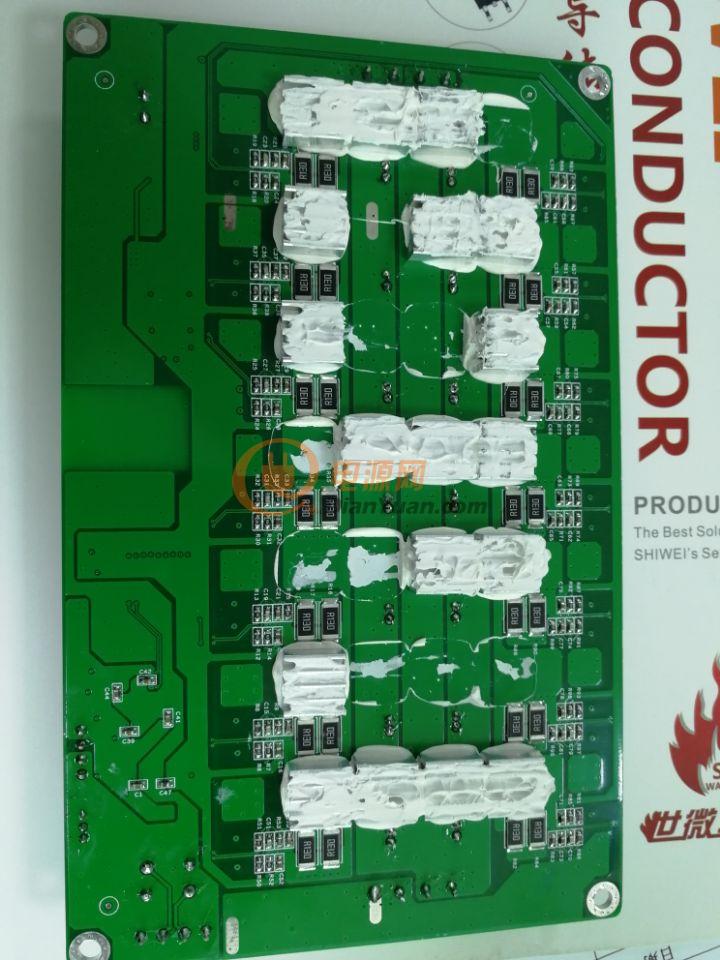

成品展示：

寬電壓輸入，產品做1400W，共陽架構多組并聯可做無限大功率，相互之前無干擾。

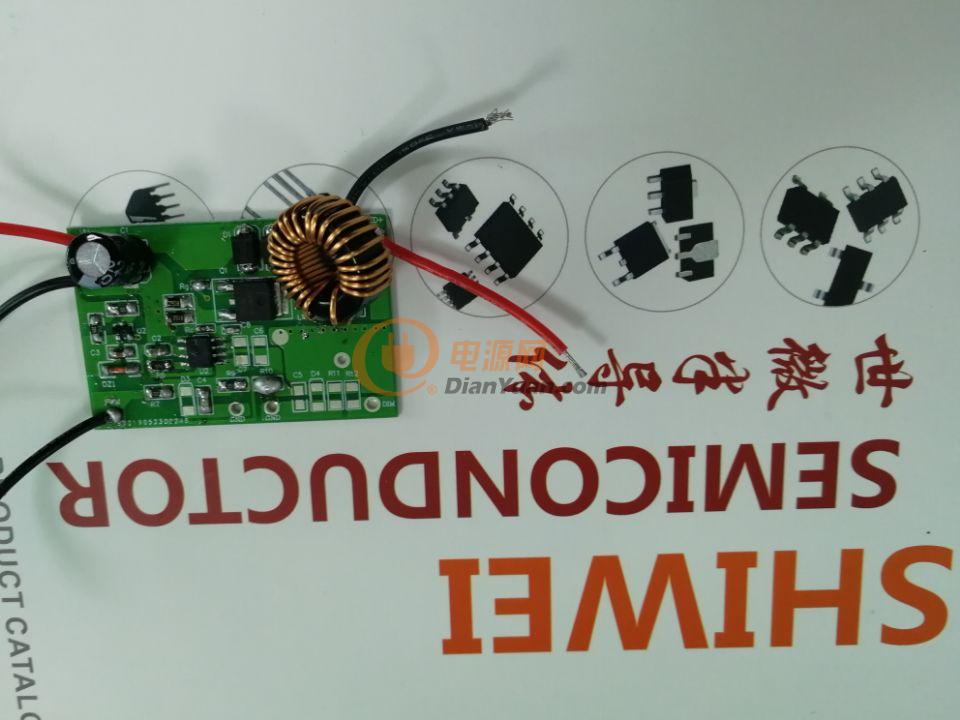

世微DEMO板展示：

有意向的朋友可以咨詢我拿取DEMO測試，

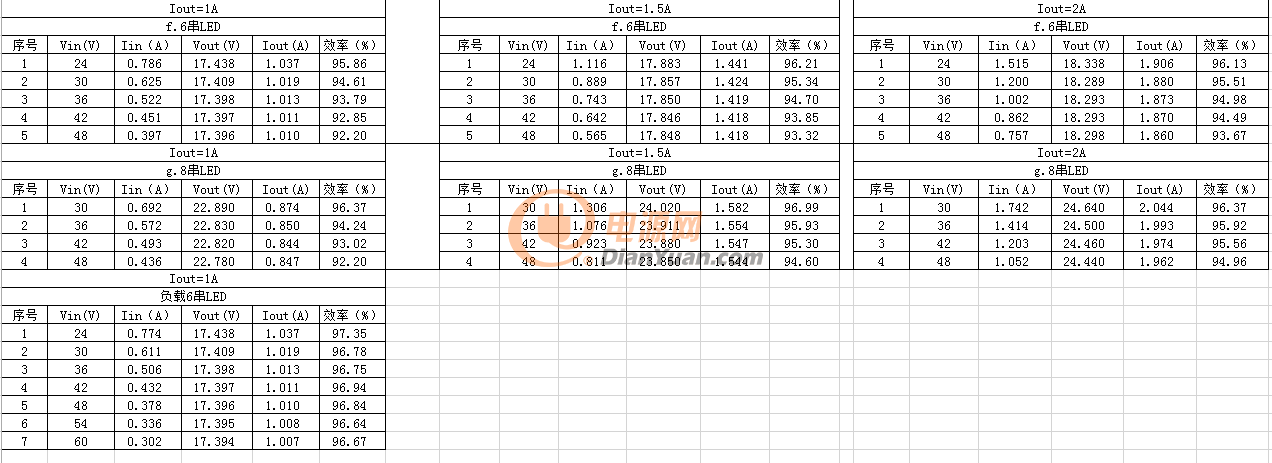

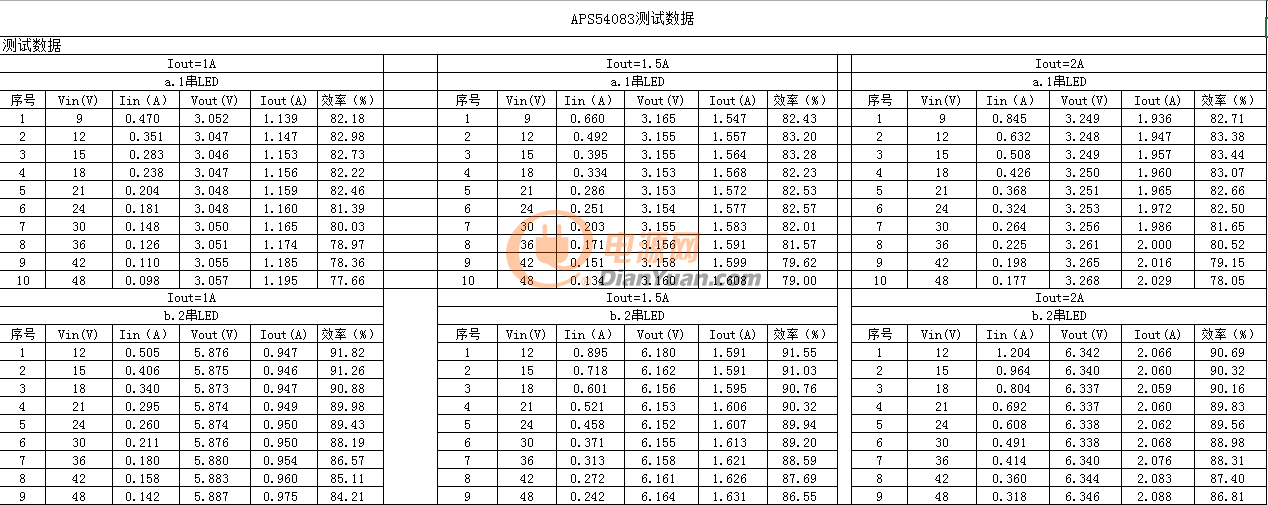

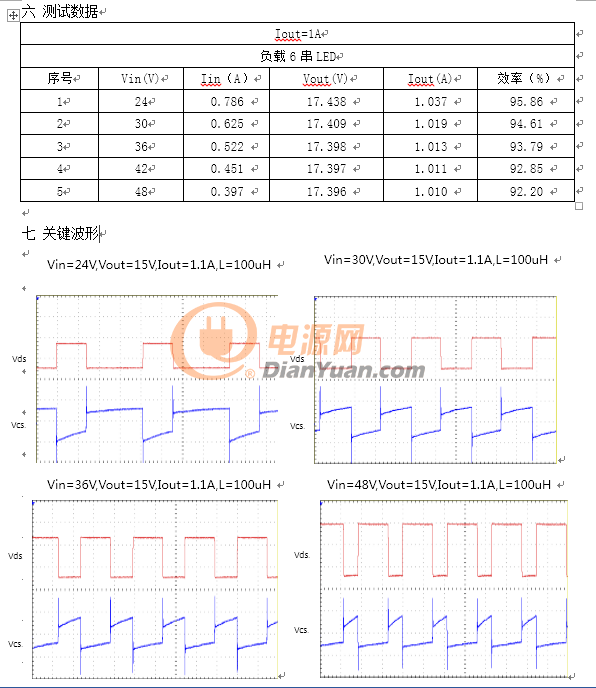

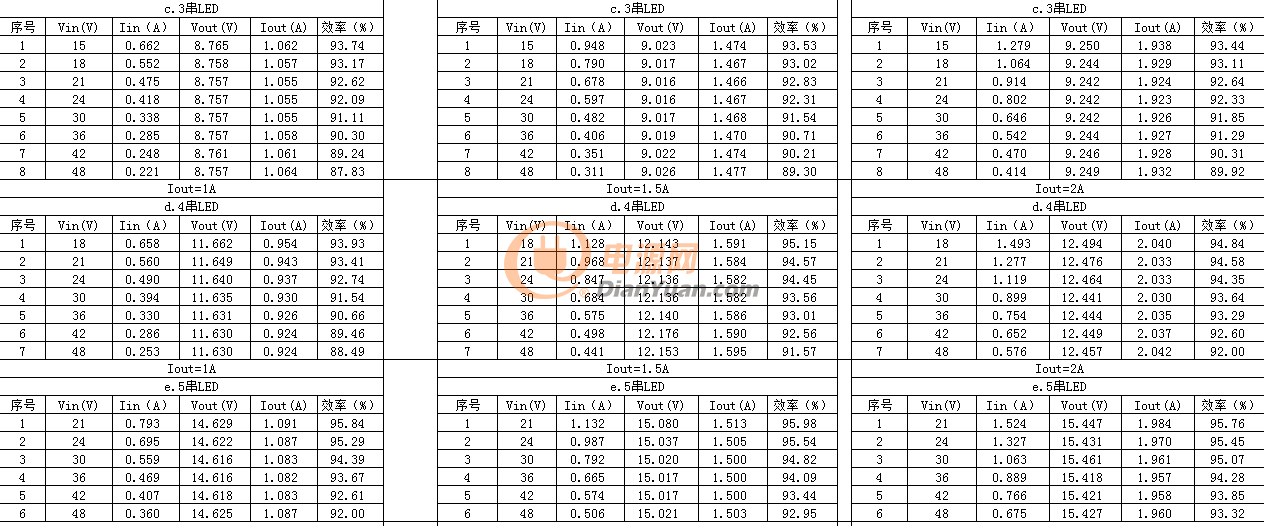

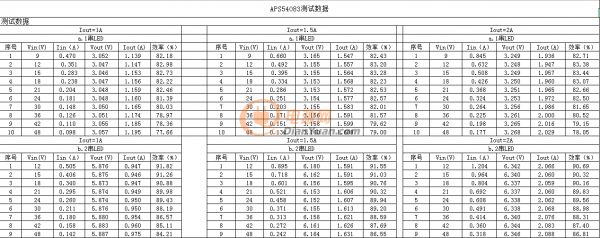

測試數據：

方案優勢：

運用極少的外部元件實現高頻率高輝度調光功能，支持PWM調光、模擬調光、RGBW調光、線性調光，調光無頻閃。PWM調光深度0.1-100%外接單片機控制PWM調光信號，調光級別可做到（256*256）66536級，屬于高輝調光級別。且此芯片具有優異的線性調光深度0.1-0.7V，內置抖屏電路極易過認證。IC內部編輯智能溫度保護達到設定溫度點自行實現線性降電流降低溫度。

應用領域：

聯系方式：

樣板申請及方案資料申請聯系方式.

深圳市世微半導體有限公司

歐工：18811874036，QQ：2355558464

歡迎大家咨詢！?。?/span>
