12-80V高低亮爆閃大功率驅動方案降壓恒流驅動器超高性價比！外圍超簡單完美替代OC5331_H5331無需改板性價比更高！
2 品牌名稱
世微半導體
3 方案特點
◆ 內置溫度保護 ◆
◆ 輸出短路保護 ◆
◆ 內置 VDD 穩壓管
◆ 高效率：可高達 95%
◆ 寬輸入電壓范圍：3.6V～100V
◆ 關斷時間可調
◆ 峰值電流采樣電壓：250mV
◆ 內置三功能：100%→25%→爆閃
◆ 芯片供電欠壓保護：3.2V（遲滯 0.5V）
4 規格：
AP5186 是一款集成三功能的開關降壓型 LED 恒流驅動器。通過電源的接通與關斷可實現功能之間的切換：100%全亮→25%暗亮→爆閃。
AP5186 內部還集成了 VDD 穩壓管，過溫保護電路，短路保護電路等，用少量的外圍元器件即可提供優良的系統可靠性。
AP5186 采用 SOT23-6 封裝，固定關斷時間的控制方式，關斷時間可通過外部電容進行調節，因此工作頻率可根據用戶要求而設定.
AP5186 通過外接電阻來設定 LED 的輸出電流。
5 應用范圍
◆ 手電筒
◆ 汽車燈照明
◆ 電動車/摩托車燈照明

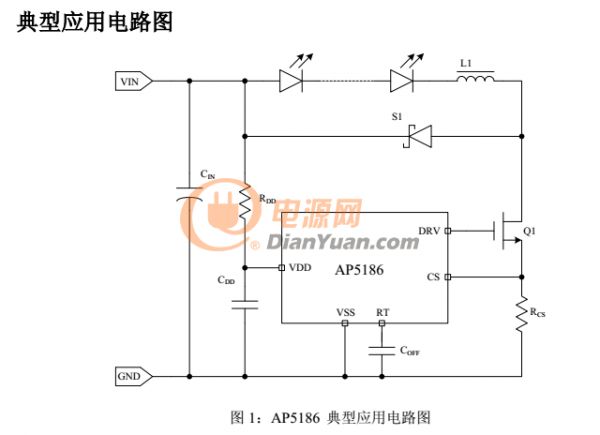

6 電路圖
電路板實拍圖：

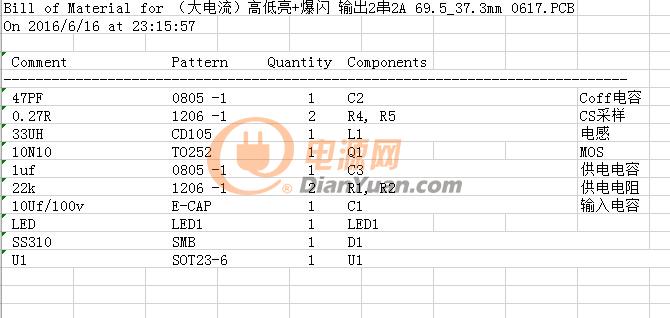

7 物料清單：
