BP2522X 是一款高精度低待機功耗的非隔離降壓 型恒壓驅動芯片。適用于 85Vac~265Vac 全電壓 輸入的非隔離電源。BP2522X 芯片內部集成 500V 功率開關，采用獨 有的電壓電流控制技術，不需要外部環路補償電 容，即可實現優異的恒壓特性，極大的節約了系統 成本和體積。BP2522X 芯片采用多模式控制技術，并從輸出給 VCC 供電，有效降低系統待機功耗，提高效率和 動態性能，并減小系統工作在輕載時的噪聲。BP2522X 采用 SOT33-5A 封裝。 特點? 超低待機功耗 <20mW ? 固定 12V 或 24V 輸出電壓，可選擇 ? 內部集成 500V 功率管 ? 集成高壓?jiǎn)?dòng)和供電電路 ? 優異的動態響應 ? 減小音頻噪聲的降幅調制技術 ? 改善 EMI 的抖頻技術 ? ±5%輸出電壓精度 ? 內置軟啟動 ? 保護功能 ? 過載保護 ? 短路保護 ? 過溫保護 ? 逐周期限流 應用? 輔助電源 ? 其他應用
方案原理圖：

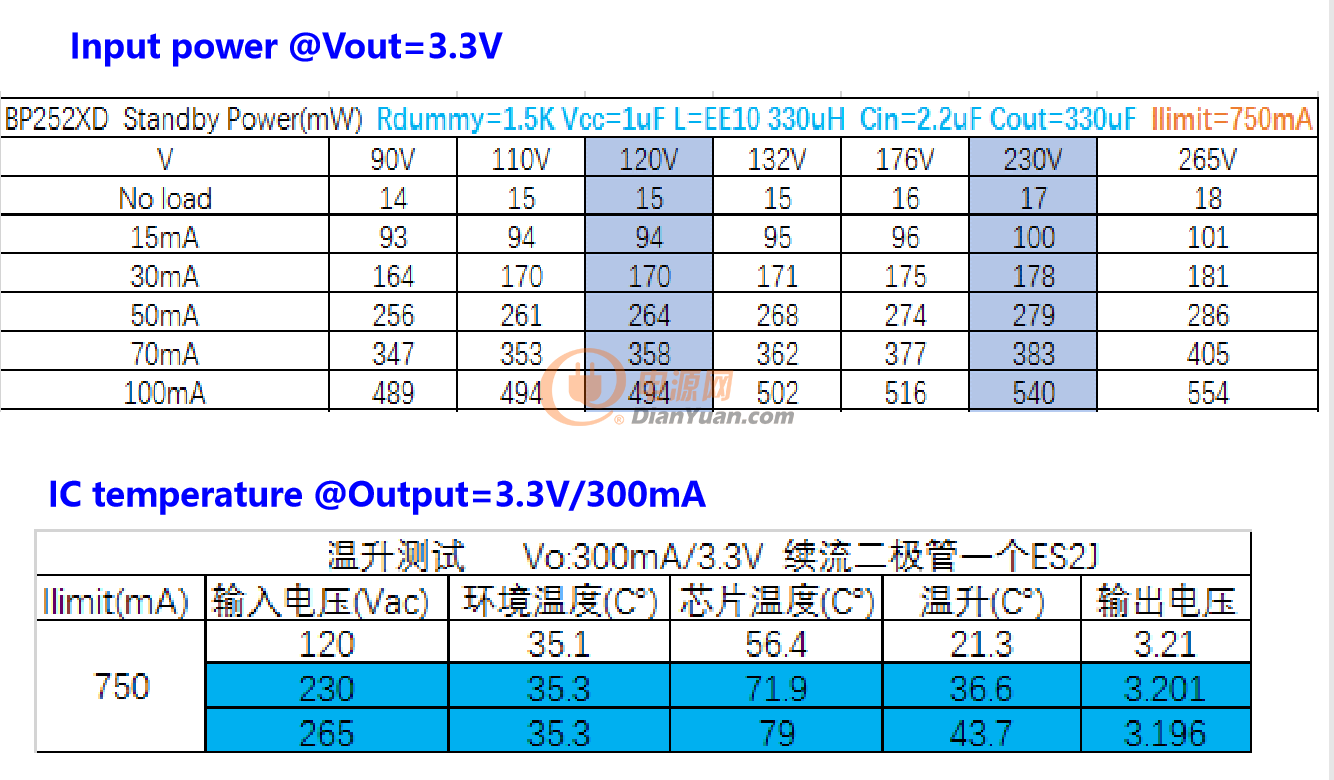

測試數據
方案資料：
