請問大家,誰用過單片機,控制LM2596 輸出電壓?輸出的頻率,分別是如何控制的, 輸出電壓如何計算的?

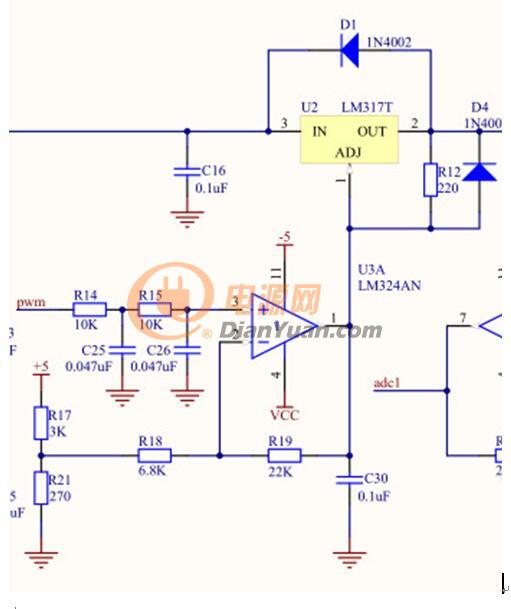

單片機的PWM+運放 PWM經過濾波電路(R14/C25/R15/C26)后變成直流電,輸入LM358,這直流電的電壓相當于圖B中的基準電壓Uz,調節PWM使得Uz改變,從而使Uo改變,最后改變LM317Adjust腳的電壓(就是IADJ*Rp)
