最近開始著手設計開關電源，當然遇到很多問題。

本帖別的問題不探討，就來分享一下關于反激變換器變壓器繞制方面的疑問。

希望可以大家共同進步！幫助那些和我一樣有疑惑的人進一步研究學習。

-------------------------------------------------------分割線---------------------------------------------------------------

在反激變換器中，繞組的相對極性是故意安排的，以使原邊側繞組導通時，副邊側繞組不導通。那么這個繞組相對極性是是硬性條件呢？還是原邊側導通時副邊側繞組不導通是硬性條件呢？

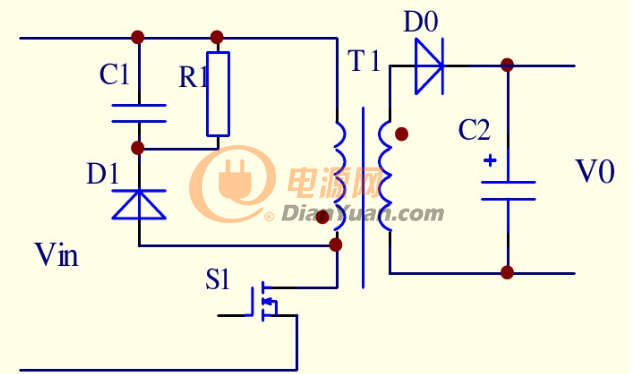

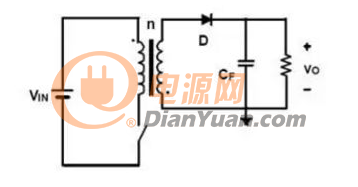

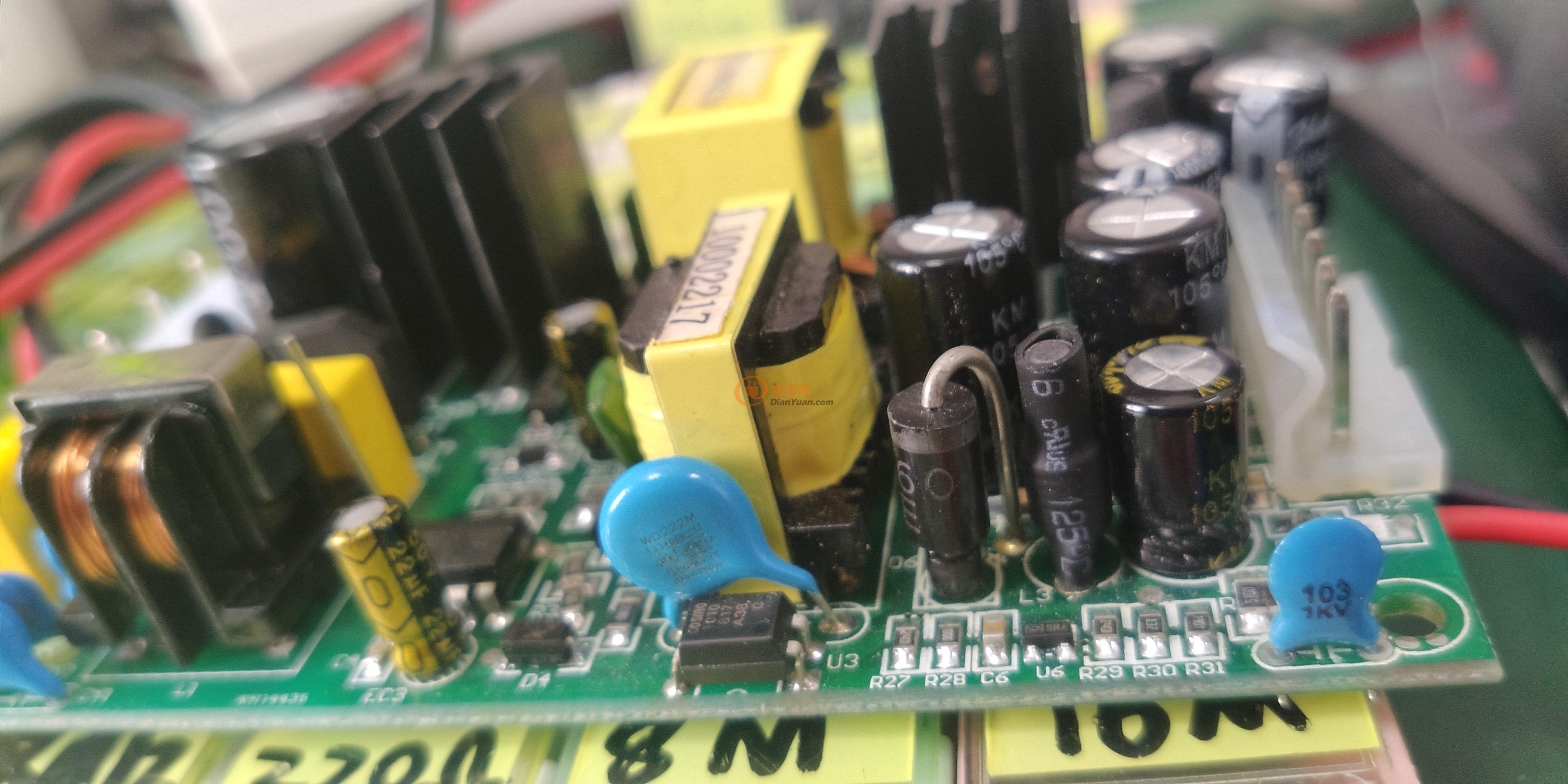

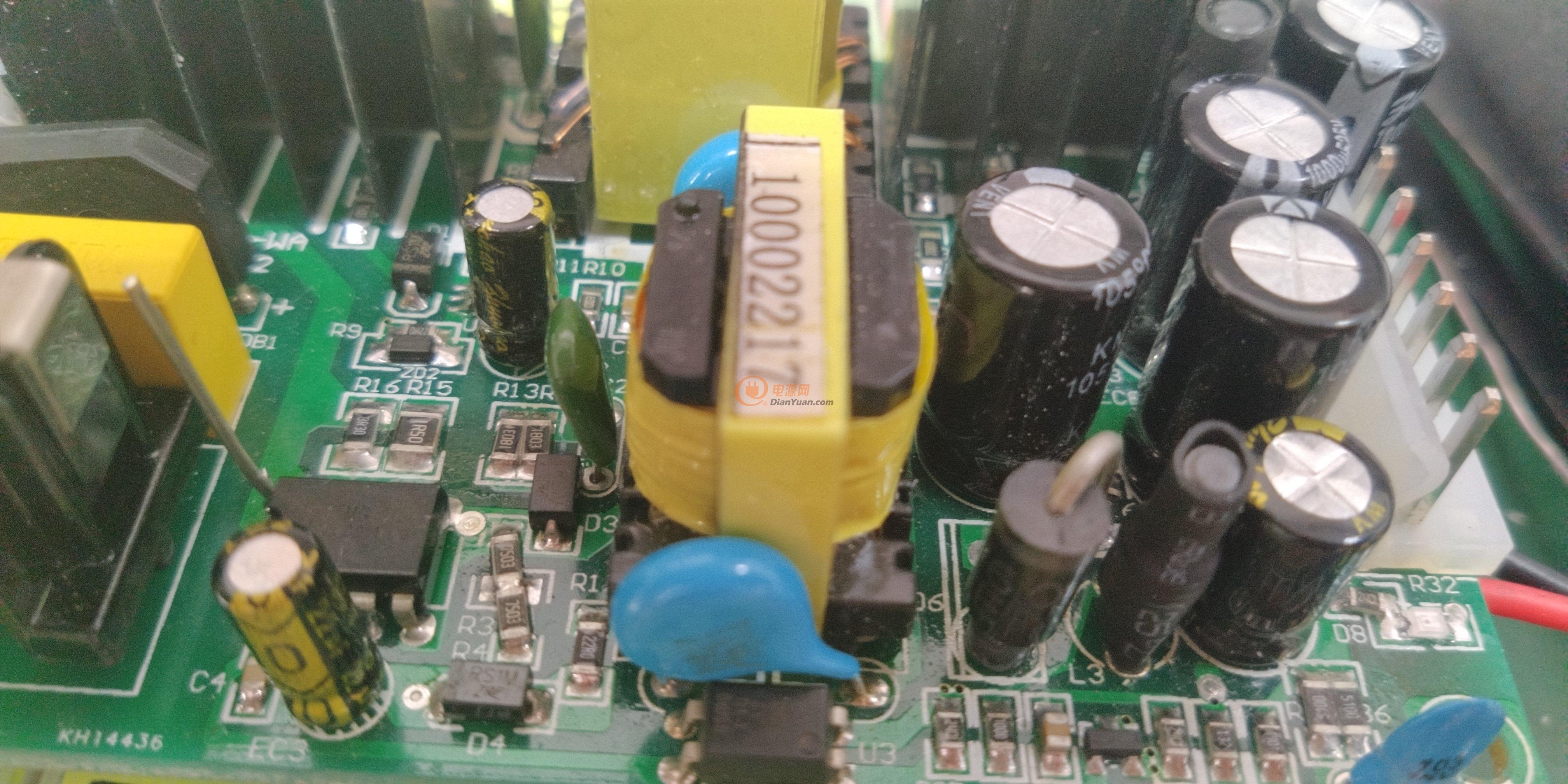

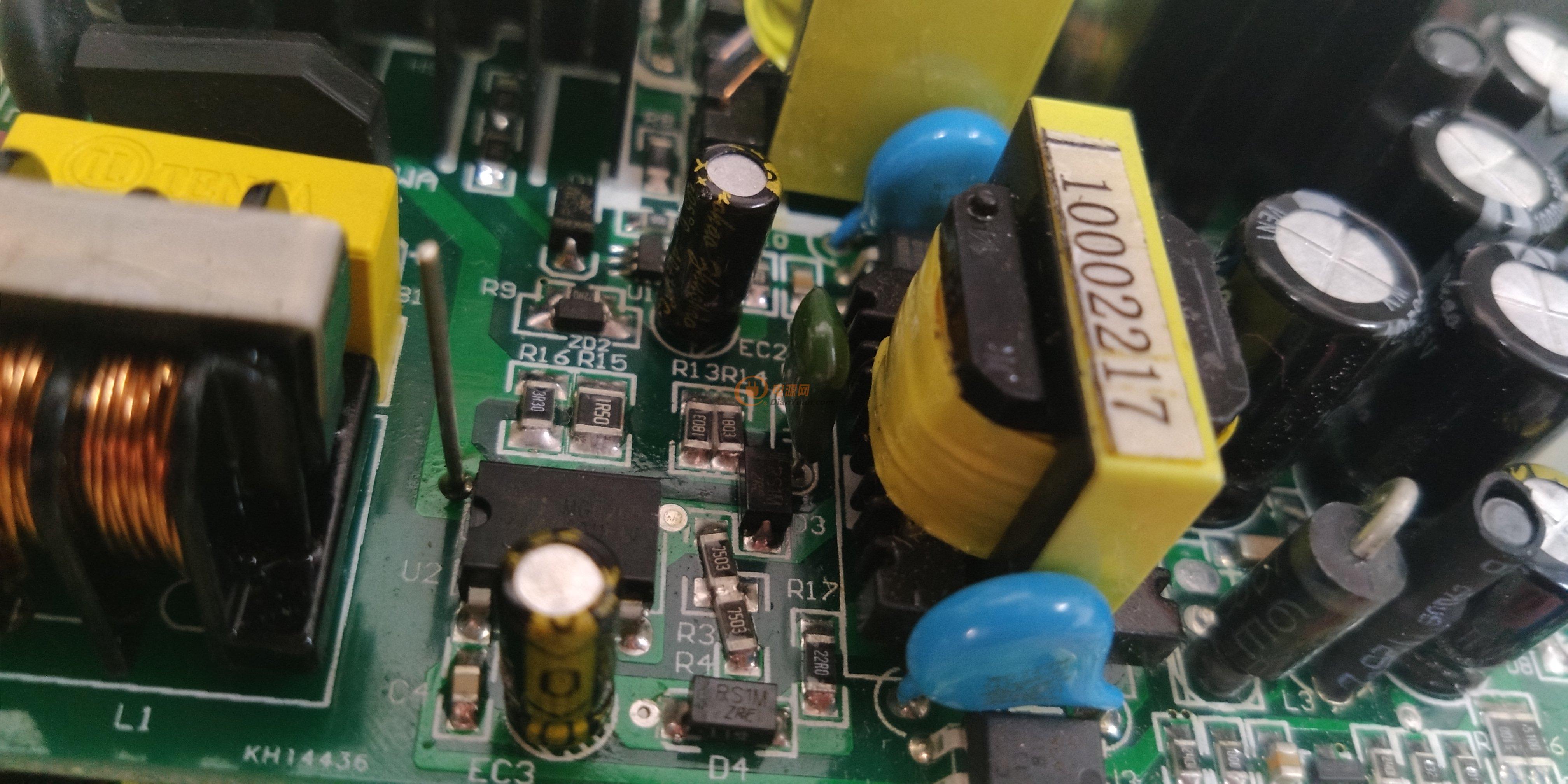

或許你不糾結這個問題，比如下圖：

這是一個上面兩個條件同時滿足的電路設計，同時滿足極性相對以及原邊導通時副邊不導通原則。

當然這是正確的。

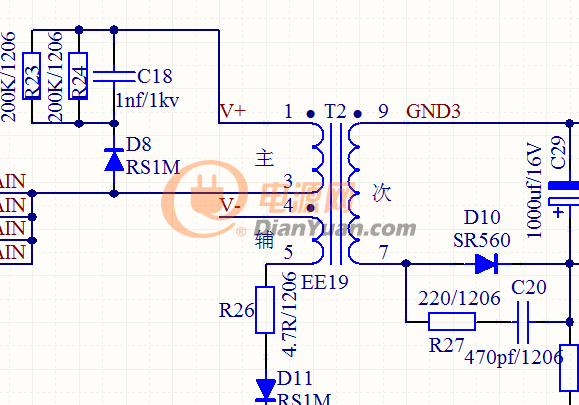

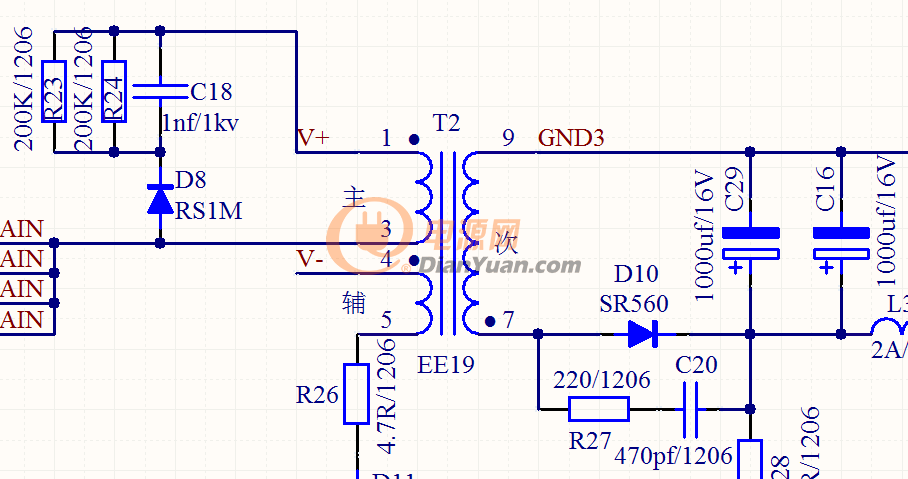

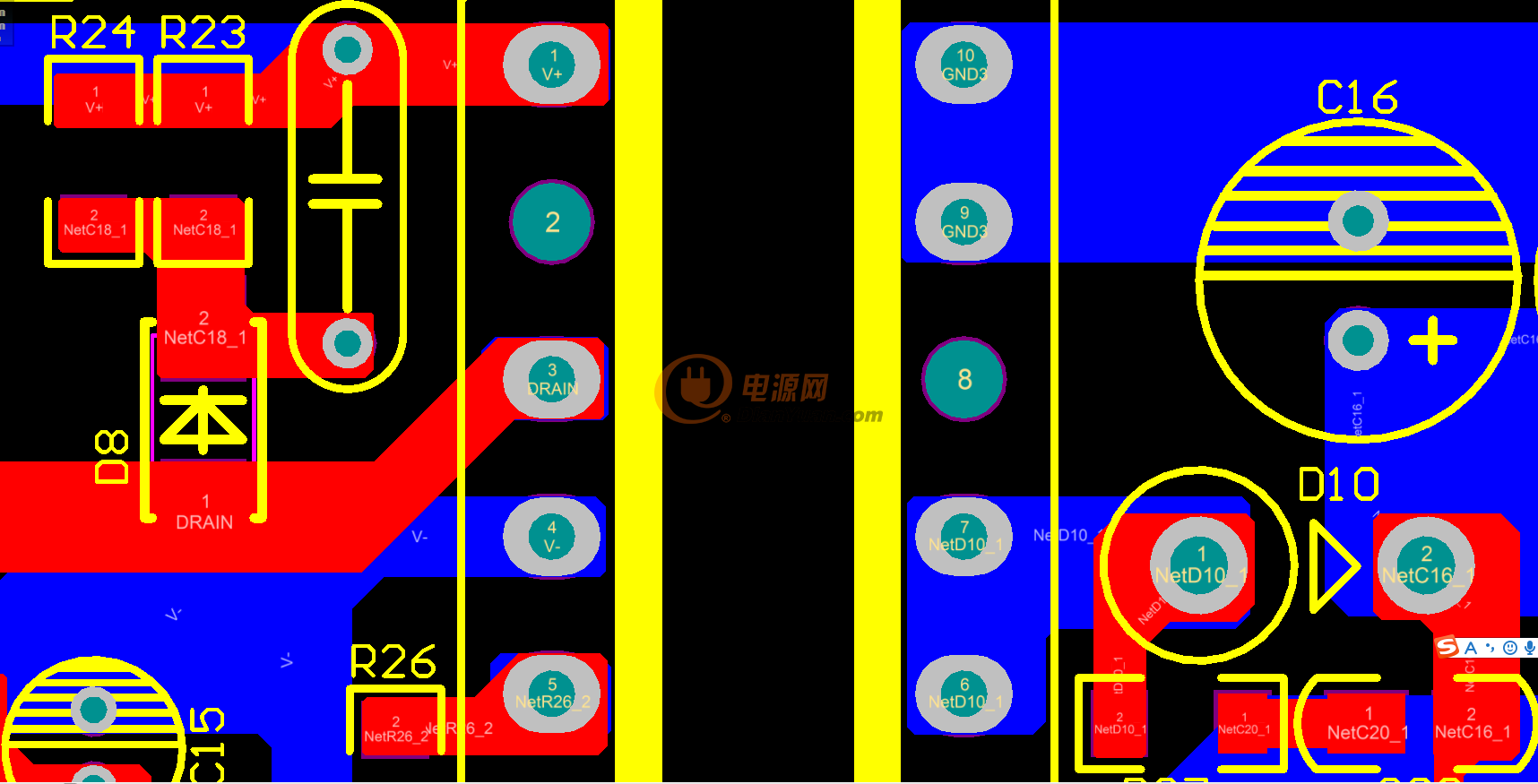

再看下圖：

請大家忽略圖上的極性，這就是我開始著手設計的反激電源變壓器部分原理圖。因?yàn)镻CB布局時方便，修改了網絡標號，原理圖還沒有修正。

而這樣的電路你又該如何設計此變壓器繞線方向呢？

如果遵循繞組極性相對，那么原邊側導通時副邊側也導通了。如果二極管在次級另外一側就和上圖一樣。我只需要更改此原理圖輔助繞組同名端就可以了。

如果遵循原邊側導通時副邊側不導通，那么繞組就不能相對極性。

我說的都是按照同一方向進行繞制。如圖一，初級從同名端開始順時針繞制，次級也從同名端開始順時針繞制?？雌渌恿私獾?，次級也可以從另外一端逆時針繞制。

下面開始大家一起討論。哈哈
