故事開篇：

              這里是一個遠古荒涼的小島，但是電子產業卻異常的火熱，人們除了辛苦的勞作，最大的樂趣就是擁有各種各種電子設備，這里就要杜撰一下了，猿小A和猿小B原本來自一個宗派，電子研發門，這是個非常高端的機構，但是每年培養出的人才卻是比較少，而來到這個小島上攻城獅就只有他們倆了。

                  平淡的生活就這樣開始了，隔壁老張打漁歸來，大中午的發現空調低壓壓力老是在報警，重啟了十幾次也不行，這么熱的天誰愿意來給修空調啊，但是沒空調那是要熟的節奏，于是老張來喊猿小A ，小A 幫我改改程序，把那該死的壓力報警去掉，我要熱死了，于是小A默默的收拾了一下電腦，工具就隨老張出門了，小B卻在一旁搖搖頭。。。

            話說，小A和小B來這個小島已經好多年了，小A為人老實，想法也少的出奇，可以說是有求必應，小B卻截然不同，這么多年鄰里百家的各種需求和問題，讓小B覺得搬磚生涯苦不堪言，他總是在不斷的思考一個問題，程序的世界是不是真的應該是這樣呢。。。







幺蛾子比較多的猿小B找到小A 問：干了這么多年程序猿，你覺得程序的世界應該是怎樣的。



  小A：在宗門里，宗主和我講：

             程序的世界就是一條一條的語句，一條接著一條的執行，而我們的意義就在于，把人們的需求變成各種各種的順序表，當他們有需要的時候，我們就得給他們?nèi)ジ囊幌逻@個順序表。

小B問：可是你有沒有想過，我們每天辛勞的搬磚，改著各種各樣的需求，反而人們的需求越來越多，我們要改的東西也越來越多，我們就倆人，鐵打的也扛不住這么下去，能不能把他們的需求匯總一下，把里面共同的部分提取出來，變化的部分單獨編寫，這樣雖然需求多了，但是萬變不離其宗 ，我們的工作可就簡單了。

           小A問：可是那該怎么做呢，我只會搬磚啊。。。

           小B陷入了沉思。。。

           有一天下著大雨，小B興高采烈的跑到小A家里來講，他想到解決一類需求的法子，例如今天想要加個U盤，明天想換個便宜的flash，我們干脆做個框架出來，把每一類設備相同的部分抽象出來，不同的部分作為真正需求去更改，這不就行了。

          一幅圖片在小B的腦海里緩緩展開。。。

       小B異常興奮的把腦子里的畫面用筆畫了出來，拿給小A看。

        小A卻一臉懵逼的看了半天道：大哥，我這智商有限，不要總拿這些PPT來忽悠我好不好，真的看不懂。

       小B也很無奈，心里想，要不是這個島上只有你還能看懂點東西，我才不會找你一起分享我的想法呢，無奈歸無奈，小B開始嘗試用小A能夠理解的話來給他解釋，道： 首先，你講的都沒有錯，程序就是一條一條執行的語句，但是我相信對于函數應用也很熟練了，通過函數封裝語句的方式，是不是比匯編的時代好過多了。。。

        小A點點頭。。。

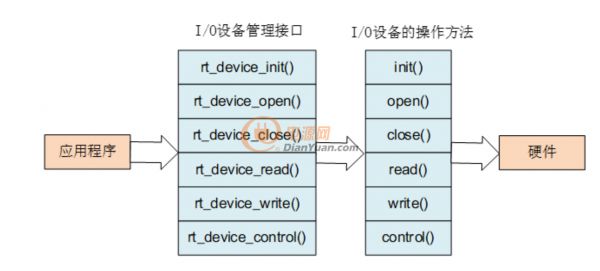

        小B繼續講到：其實你潛意識里面理解了封裝最大的意義，卻沒有意識到，那現在我給你畫的圖，就是函數————函數之間的封裝，哪怕用函數直接調用的方式，要驅動一個設備正常工作，相應要記住或者編寫的函數也是非常多吧？

        小A繼續點點頭。。。

        那我現在告訴你，我定義六個函數，你只需要記住會用，那么通過他們你就能找到一想要的任何一個底層函數。。。類似這樣子。。。

       小A一臉懵逼的問道：通過6個函數就能找得到任何一種設備的真正的驅動函數，這個怎么可能呢？

       小B開始了自己的演講：通過6個函數找到任何一種設備的驅動程序并不難，可以通過參數的方式實現嘛，小笨蛋，難得是要把驅動程序全部都分類分名字管理起來，同時給你的6個函數提供接口，這就需要引入設備驅動框架的偉大概念了，通過注冊的方式將驅動程序加入到驅動框架中，然后通過設備驅動框架的接口進行設備的操作，懂了吧？

      小A還是依舊一臉懵逼。。。

      小B講：你先不用理解，只要會用就可以了，后面以你的智商絕對可以看懂我的偉大理念，放心吧。

       小A點點頭：好吧，那要怎樣做呢，你還是給我舉個例子吧，半個篇幅都是PPT，以后看著這些圖，我也搬不了磚啊。。。

      小B滿腦子黑線，還真要送佛送到西啊 。。。

         猿小B祭出珍藏多年的開發板，對小A講，接下來讓我?guī)汔朔珗?chǎng)。

         小A:都這么牛叉了 你能不能不玩這么easy的開發板。。。，要不還是講PPT吧。。。

        猿小B：請忽略這些不重要的細節。。。讓我?guī)沐塾蜶T-thread，設備層。。。哈哈哈，小A記住了，Linux的核心是shell，RTT的核心是finsh，原理上兩者是一個玩意兒，他不win老大，圖形化的輸出，所以你要學會和他溝通的語言，憑你的天賦 自學就OK了 。。。

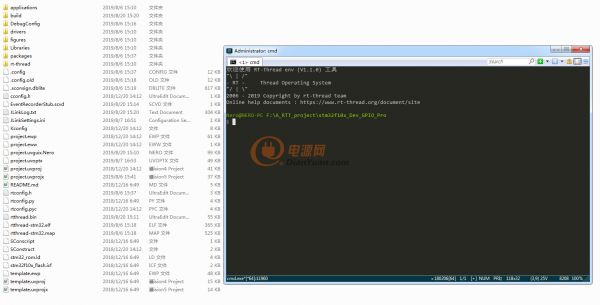

接下來需要檢查一下工程連接仿真是否正常，確保板子能找到仿真器（不然怎么玩）：

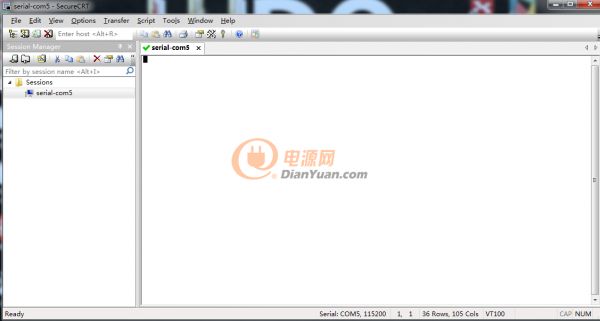

在工程中，我們采用uart1作為finsh連接的端口，這里需要檢查一下開發板是否能正常通過串口連接到電腦終端，以及正確的配置CRT參數：

確保串口配置沒有問題的情況下，打開串口連接，并通過jlink燒錄RTT源碼，等待RTT啟動：

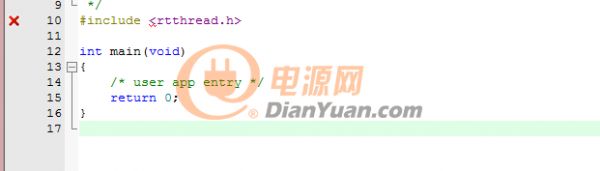

     猿小A：這玩意兒搞起來是不是有些費勁啊，一頓操作猛如虎，一看空蕩有如二百五，你整個空main來忽悠我。。。。

    猿小B：我還沒操作完你就打斷我。。。。RTT有個很好玩的地方，程序可以不放在main中一樣可以執行：

來我給你刷新下三觀。。。

    猿小A:。。。

    猿小B：核心在這里，這個函數并沒有被放入main，但一樣可以執行。。。兩個字，安排。。。

猿小B：這里無法給你延時視頻，其實通過按鍵，改變了LED的輸出，同時通過finsh終端輸出相應的信息，到目前為止其實有一點很神奇，我基本上沒有寫任何代碼，就完成了一個簡單功能的實現，真正應用時，只需要講案例改為線程的方式就可以正常運行了。

猿小A：amazing。。。

猿小A ：可是到目前為止都沒見你進行過任何軟件的配置，明顯是拿一個現成的工程的演示。

猿小B： 這都被你發現了，哈哈，接下來看一下如何配置改功能的，這里只講和例子相關的pin的配置，系統的配置自學哈。

猿小A：。。。

這里主要用到工具ENV進行工程的裁剪，GIT遠程代碼更新下載，RTT有很多第三方源碼是被托管在服務器上的。

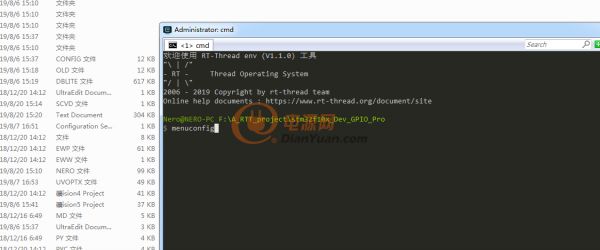

先看一下ENV的menuconfig功能：

猿小A : 接下來請開始你的SHOW TIME...

猿小B : 。。。好吧。。。

首選要選擇芯片的型號，這個是必須要配置的，likethis：

默認GPIO功能是開啟的：

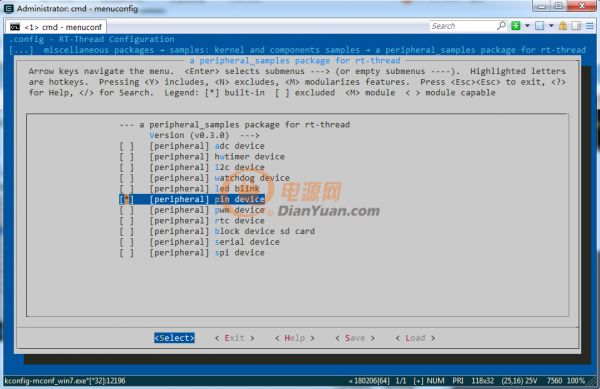

打開軟件包，加載相應的sample軟件包：

猿小B：萬事俱備，只差scons 生成并變異整個工程，這里可以選擇MDK或者IAR看使用習慣了。

猿小A: 從頭到尾你講了一個demo，居然要如此復雜。。。

猿小B：雖然講的是demo，但是后面開發項目你需要用相同的步驟流程，不要老想著demo。。。

            猿小B:接下來啟動最核心的部分，設備驅動框架分析，先從第一個部分開始，那就是pin設備，MCU都有的設備，STM32俗稱GPIO,全稱就不展開了，這里記住IO設備管理器給APP層提供的6個接口驅動函數：

            rt_pin_mode()        //設置引腳模式

            rt_pin_write()         //設置引腳電平

            rt_pin_read()          //讀取引腳電平

            rt_pin_attach_irq()  //綁定引腳中斷回調函數

            rt_pin_irq_enable()  //使能引腳中斷

            rt_pin_detach_irq() //脫離引腳中斷回調函數

引腳在使用的時候 ，需要提供引腳編號，RTT有個很逆天的地方，內部做了一個引腳號編碼表，就是將你能看到的MCU腿的硬件編號對應到了相應的引腳上，例如原來你寫程序時用到2號腳，但是真正對2號的初始化，時根據GPIO的定義來，例如PA2，但現在不用了，輸入引腳編號，碼表會自動找到對應的引腳。你需要知道的就是硬件的引腳編號：

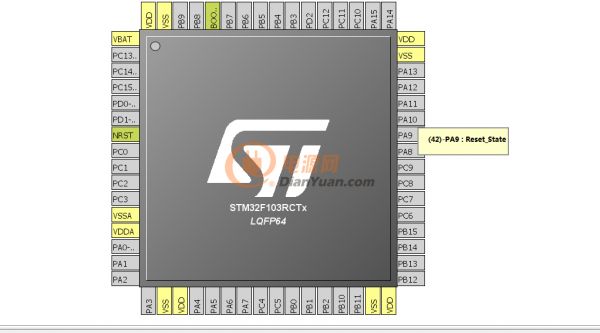

猿小B：括號內的42就是我們需要的，不用再關注那是PA9還是XXX...

猿小A : 這個我喜歡。。。

        猿小B：接下來我們來看一下這六個接口的內部實現，首先先看一下他在哪個文件中定義，這對理解設備管理框架的層的概念很有幫助。。。



這里的重點是 _hw_pin.ops，而這個對象的賦值居然在register中，這就引出了 設備驅動程序到設備管理框架的注冊機制了。





        猿小A : 有一點明朗了，也就是說APP通過設備驅動框架使用之前，必須先將設備驅動注冊到設備驅動框架之中吧？那在哪里register的呢？

        猿小B : 你上道挺快嘛？看來功底不差，你所說的都是對的，接下來我們來看下，這個register函數在哪里調用，這里面有一個最大的關鍵點，后面再說。。。

        猿小A : 又賣關子。。。

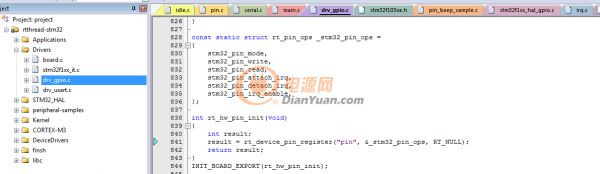

        真正的register來自于這里：

猿小A ： 有點明白了，也就是register在真正的設備驅動程序中進行了注冊，將設備驅動程序與設備管理框架真正的聯系了起來，從應用開發的角度整個過程分為三層：   APP層：main.c

         設備驅動管理框架層：/DeviceDrivers/pin.c

         設備驅動層：/Drivers/drv_gpio.c

整體的構造還是蠻新奇的。。。

猿小B ：不錯嘛，省的我多費口舌了，你居然全看明白了，那么我要說的是，真正從我們攻城獅開發的角度上，設備管理層，設備驅動層都是現成的不需要我們進行開發，最關鍵的是register行為是程序自動加載的不需要我們手動注冊，從頭到尾對設備的操作只需要關注那六個接口函數就OK了，是不是很神奇，哈哈。。。

猿小A : 你指的是這里吧，INIT_BOARD_EXPORT(rt_hw_pin_init);

猿小B 目瞪口呆：這你也懂。。。。

猿小A : 我就這句看不懂，想必你說的不需要手動注冊的實現在這里，我猜。。。

猿小B ,吐血。。。

猿小B : 你不要把重點放在實現的原理上， 而是要把精力放在應用上，這才是攻城獅的核心。。。

猿小A : 說實話這種應用方式太簡單了，基本看一遍再照葫蘆畫個瓢就會了，總得給自己找點事情做，不然怎么聽你長篇闊論的。

猿小B : 。。。算了不和你一般見識了，既然是設備應用的主題，還是回到主題上把那六個API仔細講解下，就收尾吧。

1.設置引腳模式： void rt_pin_mode(rt_base_t pin,rt_base_t mode);

參數：                                                    描述：

pin                                                          引腳編號

mode                                                      引腳工作模式

#define PIN_MODE_OUTPUT          0X00        /*輸出*/

#define PIN_MODE_INPUT             0X01        /*輸入*/

#define PIN_MODE_PULLUP           0X02        /*上拉輸入*/

#define PIN_MODE_PULLDOWN      0X03        /*下拉輸入*/

#define PIN_MODE_OUTPU_OD      0X04        /*開漏輸出*/

2.設置引腳電平： void rt_pin_write(rt_base_t pin,rt_base_t value);

參數：                                                      描述：

pin                                                            引腳編號

value                                                         電平邏輯值，可取2種宏定義值之一；PIN_LOW低電平，PIN_HIGH高電平；

3.讀取引腳電平：int rt_pin_read(rt_base_t pin);

參數：                                                       描述：

pin                                                             引腳編號

返回                                                            ------------

PIN_LOW                                                    低電平

PIN_HIGH                                                    高電平

還有仨放到下一個帖子，有時候長了也容易發布了，那就杯具了。。。

猿小B:繼續講完剩下的三個API

4.綁定引腳中斷回調函數：rt_err_t rt_pin_attach_irq(rt_int32_t pin,rt_uint32_t mode,

                                                                            void(*hdr)(void*args),void *args);

參數：                                                 描述

pin                                                      引腳編號

mode                                                  中斷觸發模式

hdr                                                     中斷回調函數，用戶需要自行定義這個函數

args                                                     中斷回調函數的參數，不需要時設置為RT_NULL

返回                                                    ——————————

RT_EOK                                               綁定成功

錯誤碼                                                  綁定失敗

——————————————————————————

mode選擇：

#define PIN_IRQ_MODE_RISING                0X00/*上升沿觸發*/

#define PIN_IRQ_MODE_FALLING              0X01/*下降沿觸發*/

#define PIN_IRQ_MODE_RISING_FALLING   0X02/*上下邊沿觸發*/

#define PIN_IRQ_MODE_HIGH_LEVEL         0X03/*高電平觸發*/

#define PIN_IRQ_MODE_LOW_LEVEL         0X04/*低電平觸發*/

5.引腳終端使能：rt_err_t rt_pin_irq_enable(rt_base_t pin,rt_uint32_t enabled);

參數：                                                  描述：

pin                                                        引腳編號

enabled                                                 狀態，PIN_IRQ_ENABLE(開啟) ，PIN_IRQ_ENABLE(關閉)

返回                                                     ——————————————————————

RT_EOK                                                使能成功

錯誤碼                                                  使能失敗

6.脫離引腳中斷回調函數： rt_err_t rt_pin_detach_irq(rt_int32_t pin);

參數：                                                    描述：

pin                                                          引腳編號

返回                                                        ——————————————

RT_EOK                                                  脫離成功

錯誤碼                                                    脫離失敗

猿小B：到這里API介紹全部完畢，完全手打我再加深一下印象，這里有一點要注意，在RTT中程序的執行只有兩種上下文環境，一種是中斷，一種是線程，這里并沒有出現任何線程相關的內容，所以中斷回調函數應該是在中斷上下文中，喜歡delay的筒子們注意了。

猿小A：我說你一張圖能搞定的非要手打不嫌累呢。。。不過關于上下文環境是個值得深思的問題。

猿小B：。。。

猿小B：到這里基本我想表達的都講完了，怎么樣，你有沒有什么想法，小A同學。

猿小A : 首先同學的稱呼是不對的，叫A總好了，你的想法和整個構架說實話還是很給我震撼的，尤其是在多對多映射的方式，通過底層注冊的方式去實現，我還是蠻驚喜的，又學到了一些知識，后面我可以采用這種方式自己開發一下驅動程序。這種開發方式還是蠻新穎的，我覺得后面我考慮試一下。

猿小B : 讓你理解應用，你卻去搞原理，這種項目可是付費的，我費盡千心萬苦研究的，你一句話看懂了就學會了，要賠錢。。。

猿小A ： 好啦，不要這么小氣，中午請你吃個雞腿好了。。。

猿小B ： emmm。。。這還差不多，哈哈，這篇就到這里吧，下一篇看看講講的別外設，不要再透過應用，研究原理了，這么下去我講的都試著心驚膽戰的。。。還沒做好的蛋糕，你卻拿去開店了，多傷人。。。

猿小A : 我。。。我盡量。。嘿嘿。。。sayonara。。。
