diy兩路PWM調試工具

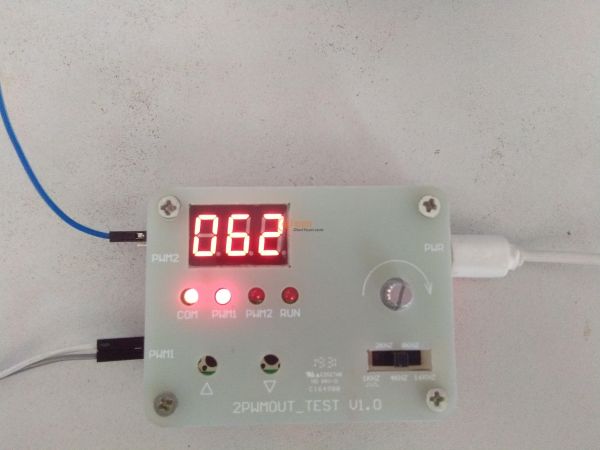

前段時間做一個調色溫臺燈的項目，冷暖兩色燈珠,三擋色溫，六檔亮度，當時調的很麻煩，因此做了這個工具。估計有些朋友也會用到。用義隆的372.IRC4M，2clock，看門狗使能?？梢酝ㄟ^調整兩路燈珠的占空比組合出所需要的色溫和亮度，TW和OFD都可以。IMG_20190820_131924IMG_20190820_140259

IMG_20190820_131915/upload/community/2019/08/20/1566279524-20364.rarPWM頻率5檔，1.25.khz，2.5KHZ，5KHZ,10KHZ,20KHZ.占空比0~100，模式為PWM1和PWM2單獨可調和PWM1\PWM2互補輸出。

輸出級的358直接用電阻短接，否則輸出的波形會有2us的延時，并且是梯形波。下面的燒錄文件是正確的。/upload/community/2019/08/20/1566281375-37496.rar

全部回復(8)
正序查看
倒序查看
2019-08-23 08:13
不錯，贊一個
1
回復
gxg1122
LV.10
3
2019-08-23 13:05
不錯，兩路不同的占空比PWM波形，LED的驅動應用。
0
回復
dongyt
LV.1
4
2019-08-24 14:23
@gxg1122
不錯，兩路不同的占空比PWM波形，LED的驅動應用。
對，主要是配色溫和配光的。一般做LED燈的有用。如果用兩個可以調試RGBW。
0
回復
薄浩楠
LV.5
5
2019-08-26 23:42
用單片機控制的嗎
0
回復
GJGJ
LV.1
6
2019-08-26 23:50
樓主，可以給舵機用嗎
0
回復
dongyt
LV.1
7
2019-08-27 08:11
@GJGJ
樓主，可以給舵機用嗎

不知道電平是多少，這個輸出電平是3V的。舵機沒有過

0
回復
dongyt
LV.1
8
2019-08-27 08:16
@薄浩楠
用單片機控制的嗎
是義隆的單片機，em78p372n
0
回復
2019-08-30 20:31
@dongyt
對，主要是配色溫和配光的。一般做LED燈的有用。如果用兩個可以調試RGBW。
樓主這個配光設計的不錯，調節占空比實現不同程度的調試。
0
