大一就頭鐵來參賽了，奔著體驗體驗來的，沒想到經過靠近兩個月的學習，對stm 32也小有所成，跟著原子哥，從0開始一點點學。在后面練習的時候恰好又練了圖像處理方便的題，加上大量的運氣因素，有了這么好的結果，太舒服了。
寫一點點程序的內容
.程序設計
（1）攝像頭采集
采用ov2640攝像頭進行圖像數據采集，識別紅色標志物。由于不自帶處理器，我們采用最簡單的方式，將圖像信息傳到LCD顯示屏上，再通過讀點函數，得到每個點的RGB值?？紤]到只要識別紅色，同時為了減輕單片機的負擔，所以沒有選擇繁瑣地將RGB轉換成色調飽和度等信息，而是直接對RGB數據進行分析處理。
我們將攝像頭和炮臺的位置相對固定在同一豎直線，當紅色標識的代表點（即紅色標志的中心）處于屏幕中間時，即可保證在水平層面上的精確瞄準。
（２）超聲波測距
通過sc_sr04，由單片機發出15um的高電平，記錄下收到的反饋高電平的時間（等于超聲波來回的時間），在根據聲音傳播的速度，實現對距離的測控。
（3）距離控制
距離控制初步設想為給定一個角度，測量水平移動距離，計算出初始速度。而保證電壓電容等一致，可保證初速度基本相同。已知初速度后，可根據出射的角度算出相應的位移。但由于反求角度時，需要用到acsin函數，即使用泰勒展開式，也很麻煩。考慮到實際需要的位移僅在200到300cm之間，且位移精度以厘米為單位已足夠，所以我們覺得采用最簡單的，直接通過實驗建立角度和位移之間的關系，用最簡單有效的方式控制出射距離。
摘要：根據題目要求，通過對電磁炮基本原理的分析，結合現代控制技術設計理念實現了以STM32-F407單片機為核心控制的電磁炮發射控制系統。電磁炮由加速線圈和彈丸線圈構成，根據通電線圈之間磁場的相互作用原理而工作的。加速線圈固定在炮管中，當它通入交變電流時，產生的交變磁場就會在彈丸線圈中產生感應電流。感應電流的磁場與加速線圈電流的磁場互相作用，產生電磁場力，使彈丸加速運動并發射出去。由電容放電來提供電磁炮發射的能量來源，我們根據電容放電能量的大小以及各種能量損耗，大致確定了電磁炮的發射速度，通過不斷的重復實驗，確定了電容大小及放電的電壓大小。電磁炮的放射方位由兩個舵機來確定，使電磁炮能繞Z軸，Y軸轉動。通過一系列的理論計算，改變電磁炮在XY面和在ZX面內的轉角，從而控制電磁炮射出子彈的落地位置，舵機的轉動角度由單片機編程控制。
關鍵詞：電磁炮發射控制系統，STM32-F407單片機，電容放電。
1.系統結構

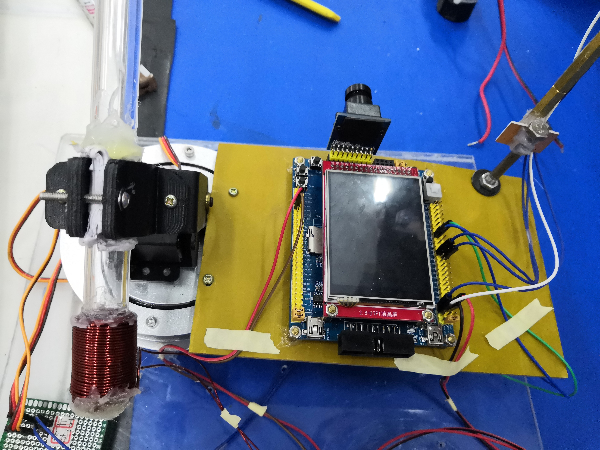

系統包括STM32-F407單片機模塊，DC轉DC模塊，電磁炮及電機云臺模塊，電容放電模塊，電容充電放電開關模塊。系統框圖如下：
|
|
|
|
|
|
|
|
2.方案比較與選擇
（1）DC轉DC模塊
DC12V轉換DC5V和DC6V降壓模塊
方案一：穩壓管穩壓電路，此電路結構簡單，易設計焊接，但是帶負載能力差，一般只為芯片提供基準電壓，不作電源使用，適用于對供電電壓不高的芯片使用，不適用。
方案二；使用LM2596多路開關電源，可完成3.3V/5V/12V/ADJ可調輸出,多路輸出可以調節5V,6V輸出，LM2596是降壓型電源管理單片集成電路的開關電壓調節器，能夠輸出3A的驅動電流，同時具有很好的線性和負載調節特性，而且在市場上可以購買到，方便快捷。
所以選擇方案二。
DC12V轉換DC200V升壓模塊
方案一：使用逆變器，輸入DC12V，輸出AC220V,再經過整流橋整流，濾波，穩壓，從而輸出190V，此方案輸出電壓較為穩定，可以滿足要求，但是在穩壓階段會散發很大熱量，因?yàn)锳C220V整流濾波出來的電壓將近311V，穩壓后輸出190V，有很大一部分功率經穩壓器通過熱量散發，不太安全，且逆變器和高壓穩壓器價格較昂貴，性價比不高。
方案二：ZVS升壓電路，再經過變壓器變壓，整流濾波，可以得到DC190\V,ZVS電路的作用和逆變器的作用相似，使直流變?yōu)榻涣?，且輸出電壓根?jù)輸入電壓的改變而改變，降低了功率消耗，此電路輸出的直流穩壓不很穩定，但足以容充電。
所以選擇方案二。
(2)電機模塊
方案一：步進電機，布進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制元步進電機件。簡單的說是靠電脈沖信號來控制角度與轉動圈數。所以說他只靠脈沖信號來決定轉動多少。因沒有傳感器，所以停止角度會有偏差。但是精確的脈沖信號則會將偏差減至最低。作為電磁炮的方位驅動裝置，要求電機有很精準的轉動角度。
方案二：伺服電機,伺服電機不是說一個電機，而是一個電機系統，它包含電機、傳感器和控制器。伺服電機的精度極為精確，實現了位置，速度和力矩的閉環控制，而且抗過載能力強，能承受三倍于額定轉矩的負載，低速運行平穩，低速運行時不會產生類似于步進電機的步進運行現象。但是伺服電機是由一整套系統組成，體積太大，部件太多，用于控制小電磁炮有點大材小用，而且伺服電機價格較為昂貴。
方案三：舵機，舵機的主要組成部分為伺服電機。其中包含伺服電機控制電路+減速齒輪組，伺服電機沒有減速齒輪組，而舵機有減速齒輪組。舵機的結構緊湊，易于安裝，控制簡單，大扭力，而且成本低，體積小，可以用單片機進行控制。
綜合上述三種電機的優缺點，我們選擇舵機。
二、理論分析與計算
（1）電容放電的能量
我們采用2個470μF耐壓400V的電解電容并聯，根據電容的儲能公式W＝?CU2可求出電容儲存的能量。
W＝?CU2=0.5x940x10-6x4002=75.2J
(2)ZVS電路相關計算
如下為ZVS電路圖：
|
|
|
下圖為ZVS電路的波形圖：
由波形圖可知L1下端b點的波形為正弦波的絕對值（即為下面降到的Vbm）。由穩態時電感兩端電壓積分為0，流過電容電流積分為0，可計算出b點電壓振幅。
設b點電壓為Vb=|
|,電源電壓為Vcc,
則L1兩端電壓為
既
對L1兩端電壓積分
計算得
由波形圖可知b點電壓為a到c的電壓的一半，所以a、c兩端的電壓即C1端電壓為
*2，即為
則Vac=12xπ=37.7V
計算輸出交流電流的頻率
該諧振為LC并聯諧振，所以諧振頻率為f=
（3）電磁炮炮彈所獲得的動能
三，電路與程序設計
1.電路設計
（1）ZVS升壓與整流穩壓模塊
如下圖所示：
變壓器左邊電路為ZVS升壓電路，它的作用是將直流變?yōu)榻涣?，輸出電壓和頻率以上理論計算已經算出，變壓器的前級線圈與后級線圈之比為5：50，整流橋所用的二極管HER608，因?yàn)榻?jīng)變壓器后的電壓很高，所選用的二極管耐壓也要很高，經過0.1微法電容濾波后輸出直流電壓，電壓值在上述理論計算中已算出。
（2）電容放電開關模塊
如下圖所示,單片機給此電路信號，置1時，此電路導通，電容放電，為電磁炮提供能量，置0時，電路不導通，電容持續儲存能量。電路圖中的可控硅型號為BCB60-1600，二極管選用的是HER608
|
（3）電容充電開關模塊
電路圖如下，三極管選用的是8050，二極管為1N4148,繼電器型號為HK4100F-DC5V-SHC。繼電器線圈的一段接5V電源，另一端接三極管8050的集電結C,繼電器線圈兩端并聯一個二極管1N4148,用于吸收釋放繼電器斷電時產生的反向電動勢。當STM32-F407單片機置1時，輸出高電平，三極管導通，高電壓為電容充電，當STM32-F407單片機置0時，輸出低電平，三極管截止不導通，高電壓停止給電容充電。
（4）LM2596電源模塊
LM2596是降壓型電源管理單片集成電路的開關電壓調節器，能夠輸出3A的驅動電流，同時具有很好的線性和負載調節特性。固定輸出版本有3.3V、5V、12V，可調版本可以輸出小于37V的各種電壓。模塊電路圖在市面上可以購買到，故不在展示電路圖。
以下為LM2596內部原理圖:
2.程序設計
