UC3875(UC3895)可不可以調節占空比?

UC3875(UC3895)可不可以調節占空比?
讓outa和outb互補,outc和outd互補,能么?請教.
全部回復(29)
正序查看
倒序查看
hightall
LV.3
2
2003-12-02 19:29
有誰用過,說說看.
有誰用過,說說看.
0
回復
2003-12-02 20:41
@hightall
有誰用過,說說看.有誰用過,說說看.
不行,不過OUTA和OUTC、OUTB和OUTD可以!
!
0
回復
lzgjxh
LV.7
4
2003-12-02 20:50
@chinun-lee
不行,不過OUTA和OUTC、OUTB和OUTD可以!!
哥們,我問個問題.
為什么,我的電路不加反饋輸出正常,而我加上反饋后,我的電路就不能正常工作了.我是用tl431和光偶反饋的.15V輸出.其中eaout輸出小于1,本來eaout輸出要在4.8V左右的,ea+:3V,ea-:2.7V,補償網絡是150K和0.1u串聯.為什么反而片子工作不正常了呢?電路是移相全橋控制.本來是正負電源輸出的.我想穩兩路,有沒有更好的反饋方案.
0
回復
2003-12-02 22:07
@lzgjxh
哥們,我問個問題.為什么,我的電路不加反饋輸出正常,而我加上反饋后,我的電路就不能正常工作了.我是用tl431和光偶反饋的.15V輸出.其中eaout輸出小于1,本來eaout輸出要在4.8V左右的,ea+:3V,ea-:2.7V,補償網絡是150K和0.1u串聯.為什么反而片子工作不正常了呢?電路是移相全橋控制.本來是正負電源輸出的.我想穩兩路,有沒有更好的反饋方案.
哥們,具體描述以下怎個不能正常工作,我試試看.
還有不加反饋和加反饋,完全是兩回事,我認為!

能把圖紙給我看看嗎?chinun-lee@163.com

See you tomorrow!
0
回復
2003-12-03 09:03
@lzgjxh
哥們,我問個問題.為什么,我的電路不加反饋輸出正常,而我加上反饋后,我的電路就不能正常工作了.我是用tl431和光偶反饋的.15V輸出.其中eaout輸出小于1,本來eaout輸出要在4.8V左右的,ea+:3V,ea-:2.7V,補償網絡是150K和0.1u串聯.為什么反而片子工作不正常了呢?電路是移相全橋控制.本來是正負電源輸出的.我想穩兩路,有沒有更好的反饋方案.
最好貼張圖上來看看.
另外,如果你是用TL431和光耦反饋的,那么補償網絡在TL431處已經有了吧,我覺得UC3875的誤差放大器接成跟隨器就行了.
你最好描述一下具體的現象.
移相全橋電路從拓撲上說依然屬于BUCK電路,想穩兩路輸出的話可以考慮耦合電感和磁放大器線路.
0
回復
hightall
LV.3
7
2003-12-03 09:28
@chinun-lee
不行,不過OUTA和OUTC、OUTB和OUTD可以!!
不是很明白你的意思,能再講清楚一點么?
謝謝了.
如果要調占空比,怎么實現呢?
0
回復
2003-12-03 10:20
@hightall
不是很明白你的意思,能再講清楚一點么?謝謝了.如果要調占空比,怎么實現呢?
就是,把OUTA和OUTC、OUTB和OUTD各接成互補!
!
0
回復
hightall
LV.3
9
2003-12-03 10:47
@chinun-lee
就是,把OUTA和OUTC、OUTB和OUTD各接成互補!!
還是不很明白

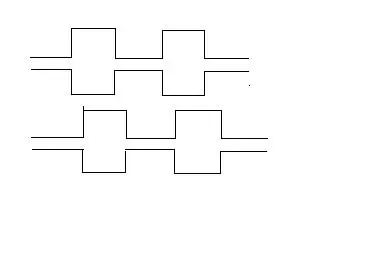

正常情況下,OUTA,B,C,D如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1070419559.jpg');}" onmousewheel="return imgzoom(this);">

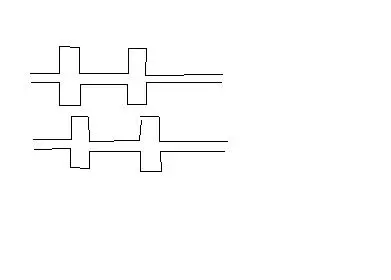

現在我想要如下波形,能用UC3875得到么?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1070419570.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
LV.1
10
2003-12-03 12:09
@hightall
還是不很明白正常情況下,OUTA,B,C,D如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1070419559.jpg');}"onmousewheel="returnimgzoom(this);">現在我想要如下波形,能用UC3875得到么?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1070419570.jpg');}"onmousewheel="returnimgzoom(this);">
yes
.
0
回復
hightall
LV.3
11
2003-12-03 13:17
@
yes.
那怎樣實現呢?
容易實現么?
0
回復
chinun-lee
LV.7
12
2003-12-03 13:32
@hightall
還是不很明白正常情況下,OUTA,B,C,D如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1070419559.jpg');}"onmousewheel="returnimgzoom(this);">現在我想要如下波形,能用UC3875得到么?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1070419570.jpg');}"onmousewheel="returnimgzoom(this);">
假如大家的占空比都要變,那不行!
!
0
回復
hightall
LV.3
13
2003-12-03 13:38
@chinun-lee
假如大家的占空比都要變,那不行!!
只是A,C占空比小,B,D占空比大,真的實現不了么?
A,C占空比相同,B,D占空比相同,能實現么?
那有沒有別的芯片既能實現移相,又能調占空比?
0
回復
chinun-lee
LV.7
14
2003-12-03 13:46
@hightall
只是A,C占空比小,B,D占空比大,真的實現不了么?A,C占空比相同,B,D占空比相同,能實現么?那有沒有別的芯片既能實現移相,又能調占空比?
看;
第一個問號,不行!
第二個問號,兩個延時電阻一樣的時候,他就是這種狀態.
第三個問號,我暫時沒有看到!不過可以外加電路試試!
0
回復
hightall
LV.3
15
2003-12-03 13:53
@chinun-lee
看;第一個問號,不行!第二個問號,兩個延時電阻一樣的時候,他就是這種狀態.第三個問號,我暫時沒有看到!不過可以外加電路試試!
謝謝了,那只好想別的辦法了.
呵呵
0
回復
lzgjxh
LV.7
16
2003-12-03 16:03
@乞力馬扎羅的雪
最好貼張圖上來看看.另外,如果你是用TL431和光耦反饋的,那么補償網絡在TL431處已經有了吧,我覺得UC3875的誤差放大器接成跟隨器就行了.你最好描述一下具體的現象.移相全橋電路從拓撲上說依然屬于BUCK電路,想穩兩路輸出的話可以考慮耦合電感和磁放大器線路.
雪兄,我參照的是劉勝利老師的電路圖.
在<<現代高頻開關電源實用技術>>上的軟開關1000W 15V/30A,-15V/30A輸出,他老人家就是用的光偶加TL431做的反饋,而且是兩路的,TL431加了補償網絡,可是在UC3875的EAOUT與EA-之間也加了RC串聯,補償網絡,咱是COPY他的電路的,也不知道是不是他老人家是一時疏忽給弄錯了.我回宿舍后給你傳上去圖.
0
回復
lzgjxh
LV.7
17
2003-12-03 22:38
@乞力馬扎羅的雪
最好貼張圖上來看看.另外,如果你是用TL431和光耦反饋的,那么補償網絡在TL431處已經有了吧,我覺得UC3875的誤差放大器接成跟隨器就行了.你最好描述一下具體的現象.移相全橋電路從拓撲上說依然屬于BUCK電路,想穩兩路輸出的話可以考慮耦合電感和磁放大器線路.
雪兄,電路圖幫忙看一下吧.
加不上反饋,可急死我了.1070462317.pdf
0
回復
2003-12-04 09:22
@lzgjxh
雪兄,電路圖幫忙看一下吧.加不上反饋,可急死我了.1070462317.pdf
估計是反饋環的問題.
你這樣試試,把UC3875的EA上的RC先拿掉,EA+用1K電阻上拉到5V基準.EA-接EAOUT.光耦的C接EA+,E接地.

你現在的電路開機后什么現象?或者先試試將EA上RC的改為1K,1uF看看.
0
回復
lzgjxh
LV.7
19
2003-12-04 18:46
@乞力馬扎羅的雪
估計是反饋環的問題.你這樣試試,把UC3875的EA上的RC先拿掉,EA+用1K電阻上拉到5V基準.EA-接EAOUT.光耦的C接EA+,E接地.你現在的電路開機后什么現象?或者先試試將EA上RC的改為1K,1uF看看.
就是反饋的問題,.我去試試.
.多謝雪兄.
0
回復
lzgjxh
LV.7
20
2003-12-04 20:32
@chinun-lee
哥們,具體描述以下怎個不能正常工作,我試試看.還有不加反饋和加反饋,完全是兩回事,我認為!能把圖紙給我看看嗎?chinun-lee@163.comSeeyoutomorrow!
多謝老兄的建議,
這對我剛調這種電源的新手來說很重要,我回去再調整一下.
0
回復
lzgjxh
LV.7
21
2003-12-04 21:15
@乞力馬扎羅的雪
估計是反饋環的問題.你這樣試試,把UC3875的EA上的RC先拿掉,EA+用1K電阻上拉到5V基準.EA-接EAOUT.光耦的C接EA+,E接地.你現在的電路開機后什么現象?或者先試試將EA上RC的改為1K,1uF看看.
雪兄萬分感謝,終于可以了.
按照你的辦法我將UC3875的誤差放大器接成跟隨器,然后我調了調變壓器參數,正常了,第二種方法我試了不可以,第一種方法解決了問題.
0
回復
lzgjxh
LV.7
22
2003-12-04 21:16
@chinun-lee
哥們,具體描述以下怎個不能正常工作,我試試看.還有不加反饋和加反饋,完全是兩回事,我認為!能把圖紙給我看看嗎?chinun-lee@163.comSeeyoutomorrow!
老兄,我接成跟隨器,可以了,多謝你老的幫助和建議,
萬分感謝.
0
回復
chinun-lee
LV.7
23
2003-12-04 21:36
@lzgjxh
老兄,我接成跟隨器,可以了,多謝你老的幫助和建議,萬分感謝.
恭喜你!
!
0
回復
2003-12-04 22:38
@lzgjxh
雪兄萬分感謝,終于可以了.按照你的辦法我將UC3875的誤差放大器接成跟隨器,然后我調了調變壓器參數,正常了,第二種方法我試了不可以,第一種方法解決了問題.
太客氣了.你的SABER搞的很好.
有空還要向你多討教.
0
回復
huitengda
LV.5
25
2005-09-09 15:02
@hightall
謝謝了,那只好想別的辦法了.呵呵
***
0
回復
sunxj_007
LV.6
26
2008-05-20 17:11
@乞力馬扎羅的雪
估計是反饋環的問題.你這樣試試,把UC3875的EA上的RC先拿掉,EA+用1K電阻上拉到5V基準.EA-接EAOUT.光耦的C接EA+,E接地.你現在的電路開機后什么現象?或者先試試將EA上RC的改為1K,1uF看看.
雪兄,E接地是什么意思?謝謝,我現在也是出現了不移相的問題
0
回復
figo897113
LV.1
27
2009-03-09 14:59
@huitengda
***
請問各位高手,我問一個比較低級的問題,我的uc3875輸出高電平怎么是15V,但是我看芯片資料輸出是5V左右,這是怎么回事啊??
0
回復
figo897113
LV.1
28
2009-03-15 16:44
@figo897113
請問各位高手,我問一個比較低級的問題,我的uc3875輸出高電平怎么是15V,但是我看芯片資料輸出是5V左右,這是怎么回事啊??
帖子沉的好快啊,多謝各位指點,急需!!!
0
回復
dengyongde
LV.1
29
2010-05-09 23:46
@figo897113
請問各位高手,我問一個比較低級的問題,我的uc3875輸出高電平怎么是15V,但是我看芯片資料輸出是5V左右,這是怎么回事啊??
你用什么仿真UC3875？有仿真模型？有的話麻煩你發給我用下，正在做畢業設計，郵箱355630955@qq.com
0
回復
Crystalcs
LV.3
30
2010-08-01 15:24
@dengyongde
你用什么仿真UC3875？有仿真模型？有的話麻煩你發給我用下，正在做畢業設計，郵箱355630955@qq.com

好像uc3875沒有仿真模型，換成3895吧。。。這個有模型

0
回復
