華為、thinkplus的USB PD充電器里面的這個器件是熱敏電阻嗎？在電路中作用是什么？順便問一下沒有地線為什么會有Y電容？

在反激電路前級控制芯片外圍電路中，下面的符號是NTC電阻嗎？

Component

該元件在下面電路中的作用是什么?

Detail1

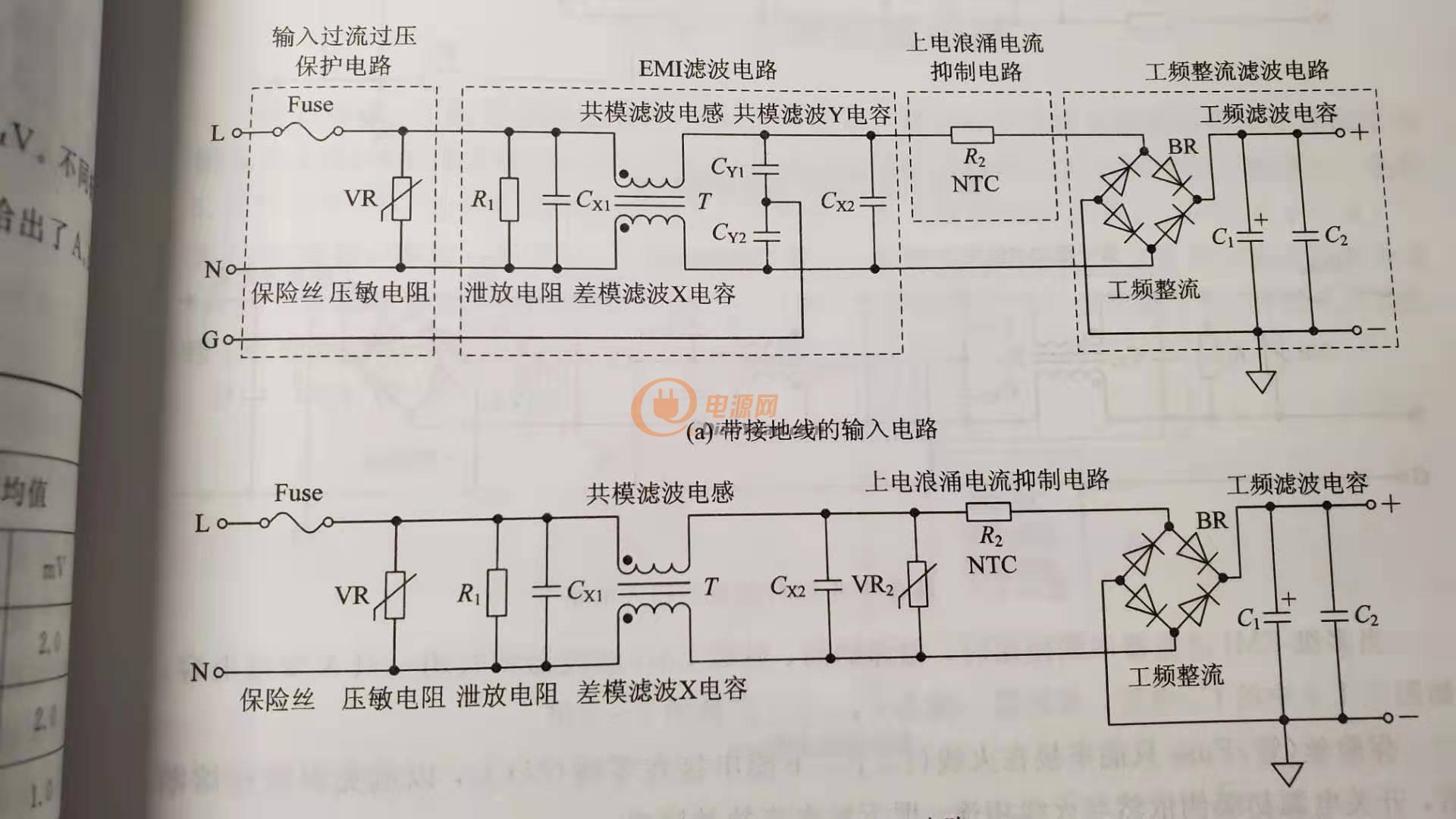

我們兩端口插頭充電器拆解下來會有Y電容，不是沒有地線嗎？

Charger

初學USB PD CHARGER，有些問題希望大佬可以解答，共同學習

全部回復(4)
正序查看
倒序查看
hylylx
LV.9
2
2019-11-26 14:01
你說的很對，看樣子像是超溫溫保護，Y電容不一定非要引出地線的。
0
回復
2019-11-26 15:05
@hylylx
[圖片]你說的很對，看樣子像是超溫溫保護，Y電容不一定非要引出地線的。
從電路里面看應該是做過溫保護用的。溫度過高，關閉電源。
1
回復
atom123
LV.1
4
2019-11-27 18:01
@hylylx
[圖片]你說的很對，看樣子像是超溫溫保護，Y電容不一定非要引出地線的。
謝謝 我看他們反激電路的拆解解析一般有1個X電容和兩個Y電容。一般不是需要2個X電容嗎，是一個Y電容充當了X電容，還是兩個Y電容接在原邊和副邊之間工作呢？
0
回復
佳煌
LV.1
5
2019-12-02 09:46
@atom123
謝謝我看他們反激電路的拆解解析一般有1個X電容和兩個Y電容。一般不是需要2個X電容嗎，是一個Y電容充當了X電容，還是兩個Y電容接在原邊和副邊之間工作呢？
兩個Y電容作用一樣的，弄共膜的，不能分開，X電容抑制差模的干擾
