DC-DC60W電源方案

以前做的都是AC-DC電源,沒有玩過DC-DC的,現在客戶要求輸入6-36V,輸出12V5A的DC-DC電源,不知道各位有什么好的方案和見意!謝謝!
全部回復(23)
正序查看
倒序查看
zmzwork
LV.4
2
2008-07-28 09:10
電路要求蠻高的.輸入電壓范圍也太寬了吧.難道還要用兩套電路實現? 關注高手們的回復.
我能想到的是先升壓到45V左右再降壓.
0
回復
lose52068
LV.7
3
2008-07-28 09:13
@zmzwork
電路要求蠻高的.輸入電壓范圍也太寬了吧.難道還要用兩套電路實現?關注高手們的回復.我能想到的是先升壓到45V左右再降壓.
為什么不能直接用反激實現?
我手上有個輸入9-28V,輸出17V用了反激
0
回復
dezixion
LV.4
4
2008-07-28 09:13
@zmzwork
電路要求蠻高的.輸入電壓范圍也太寬了吧.難道還要用兩套電路實現?關注高手們的回復.我能想到的是先升壓到45V左右再降壓.
以前沒做過DC-DC的,所以到底要怎么去設計參數還不清楚,高手們頂一下啊,謝謝了
0
回復
cetong
LV.3
5
2008-07-28 09:15
本人也有類似此方案但還沒做出來,初步考慮用升降壓電路來做,希望一起交流
0
回復
dezixion
LV.4
6
2008-07-28 09:16
@dezixion
以前沒做過DC-DC的,所以到底要怎么去設計參數還不清楚,高手們頂一下啊,謝謝了
樓上的lose52068 兄,你的電路原理圖能否給我參考一下?
0
回復
lose52068
LV.7
7
2008-07-28 09:19
@dezixion
樓上的lose52068兄,你的電路原理圖能否給我參考一下?
不好意思
我手上只有個樣品,買來的,沒有原理圖
但我看了就是3843反激電路
0
回復
qiusir
LV.3
8
2008-07-28 09:24
可以用LTC3780,3-40V輸入,60W輸出不成問題
0
回復
dezixion
LV.4
9
2008-07-28 09:25
@qiusir
可以用LTC3780,3-40V輸入,60W輸出不成問題
TC3780,能否上傳一下原理圖資料,讓大家都學習 一下呢
0
回復
qiusir
LV.3
10
2008-07-28 09:27
@dezixion
TC3780,能否上傳一下原理圖資料,讓大家都學習一下呢
中文資料..我也正在想用這個IC,,,不過4.5美金一個IC,貴了 2719191217208450.pdf
0
回復
dezixion
LV.4
11
2008-07-28 09:29
@qiusir
中文資料..我也正在想用這個IC,,,不過4.5美金一個IC,貴了2719191217208450.pdf
媽呀,那么貴,誰敢用啊,那還不如去買成品得了
0
回復
qiusir
LV.3
12
2008-07-28 09:31
@dezixion
媽呀,那么貴,誰敢用啊,那還不如去買成品得了
是啊.不過,人家服務態度好.你只要把要求說給他,人家會給你想辦法
0
回復
lose52068
LV.7
13
2008-07-28 09:35
@qiusir
是啊.不過,人家服務態度好.你只要把要求說給他,人家會給你想辦法
太貴了,做個30W左右的,總成本大概多少?
0
回復
qiusir
LV.3
14
2008-07-28 09:46
@lose52068
太貴了,做個30W左右的,總成本大概多少?

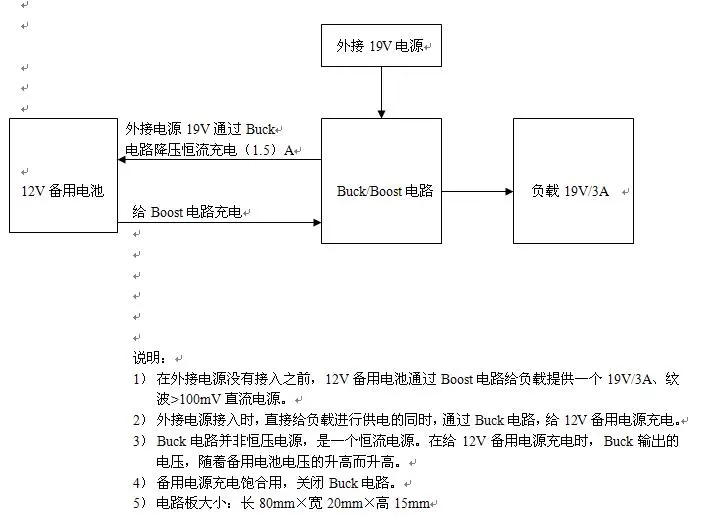

輸入,輸出要求呢??

我現在也要找個IC...頭疼這呢..


有誰幫我看一下??

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2719191217209560.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
paul343400
LV.5
15
2008-07-28 09:49
PWM外掛MOS就能搞掂!
0
回復
dezixion
LV.4
16
2008-07-28 10:03
@paul343400
PWM外掛MOS就能搞掂!
難道說就沒有人做過例似的方案的嗎,出來交流一下啊
0
回復
paul343400
LV.5
17
2008-07-28 10:07
@dezixion
難道說就沒有人做過例似的方案的嗎,出來交流一下啊
我目前手頭上快從臺灣那邊拿到一顆IC,能達到你要求.我QQ:278422596.注明DC-DC 有眉目了我會找你
0
回復
dezixion
LV.4
18
2008-07-29 09:28
@paul343400
我目前手頭上快從臺灣那邊拿到一顆IC,能達到你要求.我QQ:278422596.注明DC-DC有眉目了我會找你
頂一下,怎么沒人跟呢,高手們都哪去了啊,出來發表下意見啊,難道這種電源沒人做過嗎?????????
0
回復
2008-07-29 16:42
@dezixion
頂一下,怎么沒人跟呢,高手們都哪去了啊,出來發表下意見啊,難道這種電源沒人做過嗎?????????
便宜的話就有3843或者494來做,體積大,熱.做高檔品,體積小就用3780,12V/5A,電感和MOS管溫度很低.個人意見.
0
回復
zhenxiang
LV.10
20
2008-07-29 22:44
@星星之火
便宜的話就有3843或者494來做,體積大,熱.做高檔品,體積小就用3780,12V/5A,電感和MOS管溫度很低.個人意見.
這個電源的難點就在低壓6V輸入上,倒是有低壓的片子但這個功率的來就少而且價格老貴.樓上面的說用3843 不知怎樣解決低壓時供電的問題呢
0
回復
dezixion
LV.4
21
2008-07-30 08:36
@zhenxiang
這個電源的難點就在低壓6V輸入上,倒是有低壓的片子但這個功率的來就少而且價格老貴.樓上面的說用3843不知怎樣解決低壓時供電的問題呢
3843低壓能啟動嗎,它的VCC電壓是多少呢?
0
回復
lose52068
LV.7
22
2008-07-30 08:48
@dezixion
3843低壓能啟動嗎,它的VCC電壓是多少呢?
大于8V
0
回復
stone-power
LV.5
23
2008-07-30 09:09
@dezixion
3843低壓能啟動嗎,它的VCC電壓是多少呢?
UCC2800,自己上網找下資料吧.
0
回復
yanuiqq
LV.1
24
2008-08-11 20:57
@stone-power
UCC2800,自己上網找下資料吧.
如是需隔離.此站空比變化大啊.關注中
