玩轉PSIM之UC3825芯片建模仿真

今天給大家介紹UC3825這款芯片，這個芯片可以說是我步入這個行業真正接觸的第一個芯片， 當時是做一個逆變器的項目，采用3825兩路發波驅動推挽電路，類似另外一個芯片3525，都是應用非常廣泛的芯片。像PWM調節控制的芯片，形成完美的閉環工作，必須包含這四個部分，供電，內部振蕩發生器，反饋調節，輸出驅動。以下文章主要建模這四個模塊。

首先是如何實現PWM波，PWM芯片一般都是采用三角波來實現PWM波，也就是對電容的充放電，我們根據UC3825的規格書可以發現。


2222

5腳內部是一個3V的直流源，5腳通過Rt電阻接地，上面就形成一個電流IR，此電流鏡像到Ic給6腳電容充電，6腳電壓上升到2.8V，CLK變高，Ct電容以10mA電流放電，到Ct電壓為1V的時候，CLK輸出為低，Ct電容開始下一個周期充電，不斷重復形成連續的三角波。其中CLK在放電時間為高電平，可以作為死區。

3333

三角波

PWM芯片一般還有另外一種功能就是前沿消隱功能，3825主要是通過4腳實現這個功能，從內部模塊圖我們可以看到，當CLK為高電平，會驅動內部三極管導通，從而會有一個4V電壓加到4腳上面，4腳電壓和2.4V電壓比較，大于2.4V輸出為低，低于2.4V輸出為高，其中從4V到2.4V，是4腳上的電容放電，這個時間就為前沿消隱時間，時間的長短取決于電容的大小，可以根據實測管子開通瞬間電流的尖峰持續時間來選取，這個功能主要是避免，開通瞬間觸發逐周期保護。

444

振蕩發生器建模

555

如圖藍色為死區時間，剛好對應三角波電壓從2.8V到1V區間。從三角波1V低點到綠色高電平之間的時間即為前沿消隱時間。


文章轉載自公眾號：開關電源之PSIM芯片建模與仿真。作者：原野。公眾號二維碼如下，歡迎前去關注：

1111


全部回復(3)
正序查看
倒序查看
蘭波
LV.8
2
2020-05-12 22:46
大家好，接著上面講3825其它幾個模塊的建模，主要詳細講述反饋調節以及保護模塊，并建立完整芯片的建模。

首先是反饋調節部分，我們還是需要結合芯片內部結構模塊圖做分解。

反饋調節部分，1腳是反相輸入，2腳是正向輸入，3腳是運放輸出，通常3腳和1腳連在一起，做反饋補償，3腳輸出和7腳上面疊加1.25電壓進行比較，進而調節占空比。其中運放通過一個三極管連接到8腳，當8腳電壓比較低，也就是緩起的時候，可以限制運放的環路輸出，達到軟起的目的。8腳是如何緩起以及控制的了，我們通過仿真建模詳細論述。

8腳連接電容到地，一個9uA的恒流源對電容充電，電容的大小決定了緩起的時間長短，這里做了一個5V的電壓限制，緩起最高到5V，當電壓緩起到5V的時候，U3比較器輸出為高，此時假設電路沒有過流故障，也就是ILIM腳電壓低于1.2V，U4的輸出Q為低電平，Q非為高電平，U5的輸出Q為低電平，此時SS腳電壓保持在5V，緩起完成，進入正常工作狀態；當ILIM高于1.2V，也就是出現過流故障，此時U2輸出為高，RS觸發器U4輸出Q為高，RS觸發器U5輸出Q為高，SS腳電容則以恒流源250uA進行放電，當放電到0.2V，RS觸發器U4復位，Q非輸出為高，RS觸發器U5也復位，Q輸出為低，SS腳電容則又以9uA電流進行充電，從復上述步驟；當在緩起過程中出現故障，則SS腳充電不受影響，直到5V，然后放電到0.2V觸發器復位，重新判斷狀態，也就是故障會鎖存到下一個緩起周期。

色部分即為SS腳電壓，藍色部分為ILIM腳電壓，當ILIM腳變高的時候，SS腳電壓會繼續充電直到為5V，觸發器置位，然后放電復位，進行下一個緩起狀態。

其它芯片內部功能不做過多描述，建模按內部模塊提供的邏輯即可。

為了有波形輸出，一些腳位進行了電壓的置高或置低，對于電壓模式，可以用INI腳做反饋電壓，NI腳做基準電壓，調節環路輸出，從而控制占空比。


環路輸出和三角波的切割，產生占空比。（未完待續，下貼介紹如何進行芯片設計）

0
回復
蘭波
LV.8
3
2020-05-12 23:02
本期主要是講述如何根據我們上兩期的功能模塊建成一個芯片，下面詳細細化步驟。

第一步，畫出上面的芯片內部功能模塊圖

第二步，根據芯片的封裝腳數和腳位確定，芯片的擺放方式

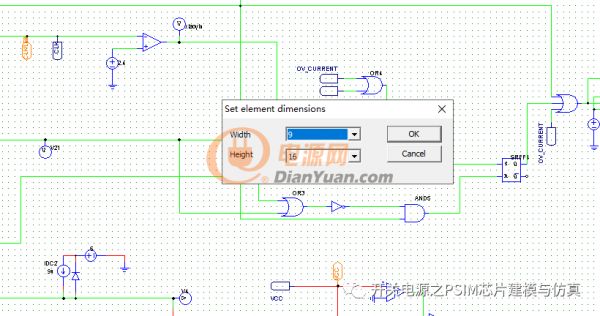

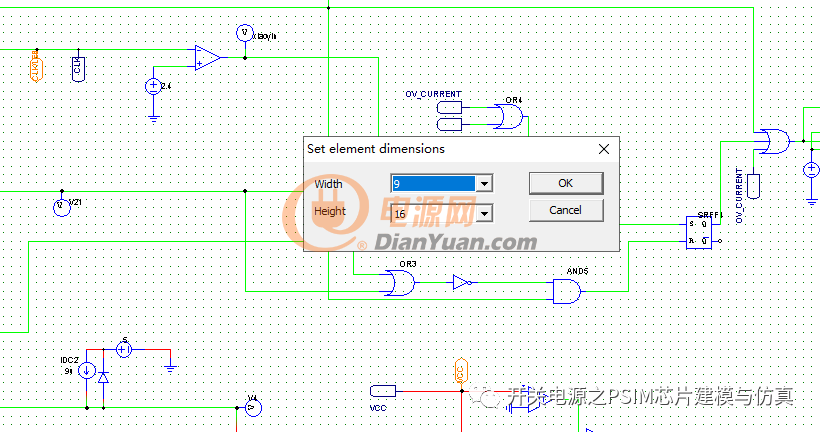

1、Subcircuit(Set Size)，選擇芯片尺寸


2、查詢芯片腳位名稱，按芯片封裝順序，添加引腳Subcircuit(Place Bi-directional Port)，按順序添加

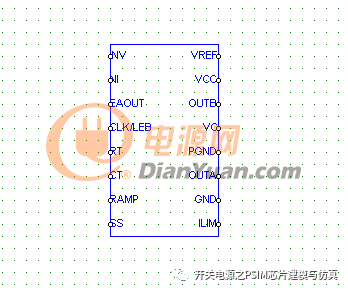

3、添加完畢之后保存，新建頁面，點擊Subcircuit(New Subcircuit) 會出現一個方框，選中方框，右鍵Attributes，會彈出如圖對話框，選中Change Subcircuit File添加上一步我們保存的芯片內部功能模塊圖，就會出現芯片的封裝

創建好的芯片，雙擊芯片會出現內部功能模塊圖，根據新創建的芯片，我們搭一個推挽電路，電壓模式閉環控制，注意芯片的封裝圖需要和仿真原理圖放在同一目錄下。



整個原理圖如上所示，變壓器匝比1：12，輸出穩定150V，負載7.5歐姆，整個閉環控制的原理是通過光耦進行輸出反饋，反饋電壓接到NI腳，將INV和EAOUT連在一起，整個運放就是一個電壓跟隨器，也就是EAOUT的電壓就是NI端的電壓，這個電壓和RAMP上面的電壓疊加1.25V之后進行比較，切割三角波，調節占空比。


輸出電壓

占空比緩起

穩定之后占空比
1
回復
2021-05-14 15:29
@蘭波
本期主要是講述如何根據我們上兩期的功能模塊建成一個芯片，下面詳細細化步驟。第一步，畫出上面的芯片內部功能模塊圖第二步，根據芯片的封裝腳數和腳位確定，芯片的擺放方式1、Subcircuit(SetSize)，選擇芯片尺寸[圖片]2、查詢芯片腳位名稱，按芯片封裝順序，添加引腳Subcircuit(PlaceBi-directionalPort)，按順序添加[圖片]3、添加完畢之后保存，新建頁面，點擊Subcircuit(NewSubcircuit)會出現一個方框，選中方框，右鍵Attributes，會彈出如圖對話框，選中ChangeSubcircuitFile添加上一步我們保存的芯片內部功能模塊圖，就會出現芯片的封裝[圖片][圖片]創建好的芯片，雙擊芯片會出現內部功能模塊圖，根據新創建的芯片，我們搭一個推挽電路，電壓模式閉環控制，注意芯片的封裝圖需要和仿真原理圖放在同一目錄下。[圖片]整個原理圖如上所示，變壓器匝比1：12，輸出穩定150V，負載7.5歐姆，整個閉環控制的原理是通過光耦進行輸出反饋，反饋電壓接到NI腳，將INV和EAOUT連在一起，整個運放就是一個電壓跟隨器，也就是EAOUT的電壓就是NI端的電壓，這個電壓和RAMP上面的電壓疊加1.25V之后進行比較，切割三角波，調節占空比。[圖片]輸出電壓[圖片]占空比緩起[圖片]穩定之后占空比

你好，蘭工程師，請教一下UC3825的頻率調節公式是多少。
