NCP1342準諧振電源

大家好，請教一下NCP1342的開關頻率是怎樣控制的。我目前做一個65W的電源。輸出電壓是22V。我設計的時候是按200KHz去設計的。但是目前的開關頻率僅有60KHz。不知道這個驅動IC的開關頻率與變壓器是否存在關系。
全部回復(25)
正序查看
倒序查看
yuyuyu5
LV.8
2
2020-05-20 10:46
只要能通電基本都有關系,樓主可以先畫個模擬 電路圖呀
0
回復
Lam小黑
LV.3
3
2020-05-20 13:34
@yuyuyu5
只要能通電基本都有關系,樓主可以先畫個模擬電路圖呀

/upload/community/2020/05/20/1589944373-34714.pdf

原理圖

0
回復
2020-05-20 22:44
上傳圖看看
0
回復
2020-05-21 12:46
你好，你是做PD快充的前級嗎？我們也有用這個料，用來做GAN方案，頻率直接跟感量相關的，AC輸入90V最低，差不多70KHZ左右，264Vac最高，差不多130KHZ
0
回復
Lam小黑
LV.3
6
2020-05-23 15:58
@一只小羊
你好，你是做PD快充的前級嗎？我們也有用這個料，用來做GAN方案，頻率直接跟感量相關的，AC輸入90V最低，差不多70KHZ左右，264Vac最高，差不多130KHZ

你用什么變壓器？目前效率是多少？

0
回復
2020-05-23 20:01
@Lam小黑
你用什么變壓器？目前效率是多少？
用的RM10，90VAC效率在92%的樣子，230VAC在94%
0
回復
Lam小黑
LV.3
8
2020-05-25 09:19
@一只小羊
用的RM10，90VAC效率在92%的樣子，230VAC在94%
我想用RM8干
0
回復
2020-05-29 12:41
@Lam小黑
我想用RM8干
RM8也可以的，只是效率低一點，圈數多一點。
0
回復
2020-06-10 19:48
@一只小羊
RM8也可以的，只是效率低一點，圈數多一點。
RM8做60W比較合理GAN
0
回復
2020-08-03 13:36

你好，老板。有沒有變壓器計算這方面的資料，能否分享出來。

0
回復
Lam小黑
LV.3
12
2020-08-13 23:15
@一只小羊
RM8也可以的，只是效率低一點，圈數多一點。

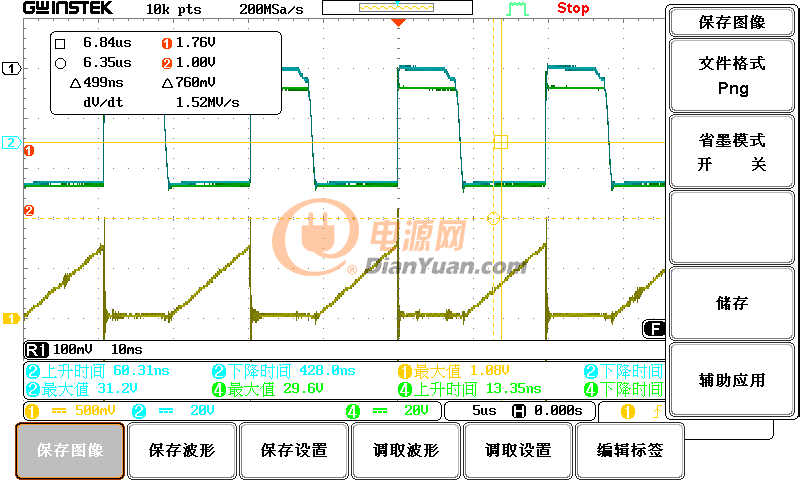

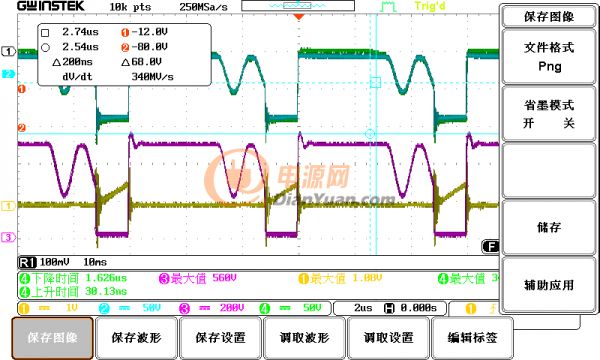

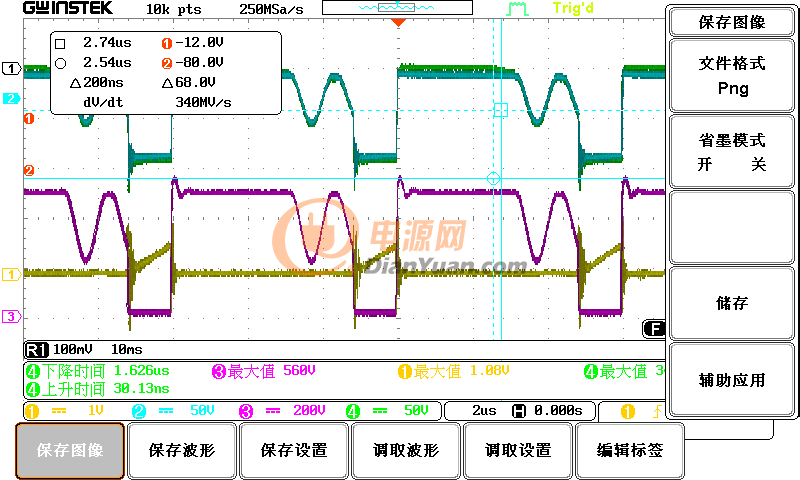

經我連翻加班加點攻擊目前用RM8設計的變壓器，AC-DC端效率大約94%整機效率大約92.(板端）。但同步整流的MOS管發熱比較厲害。兩個波形分別是90Vac與264VAC輸入時的滿載的同步整流的VDS波形以及原邊的電流采樣電阻波形。請大家?guī)兔纯词欠襁€有不合理的地方。能否再提升效率。

0
回復
wmh12
LV.2
13
2020-09-15 17:19
@Lam小黑
[圖片]經我連翻加班加點攻擊[圖片]目前用RM8設計的變壓器，AC-DC端效率大約94%整機效率大約92.(板端）。但同步整流的MOS管發熱比較厲害。兩個波形分別是90Vac與264VAC輸入時的滿載的同步整流的VDS波形以及原邊的電流采樣電阻波形。請大家?guī)兔纯词欠襁€有不合理的地方。能否再提升效率。
你效率94是輸入90V嗎
0
回復
Lam小黑
LV.3
14
2020-09-18 16:25
@wmh12
你效率94是輸入90V嗎
是的
0
回復
2020-09-18 18:23
@Lam小黑
是的
你好！你用NCP1342做的輸出是穩壓的嗎？可以做成恒壓輸出嗎？
0
回復
Lam小黑
LV.3
16
2020-09-21 09:20
@走吧走吧
你好！你用NCP1342做的輸出是穩壓的嗎？可以做成恒壓輸出嗎？
穩壓與恒壓有什么區別？
0
回復
2020-09-21 17:54
@Lam小黑
穩壓與恒壓有什么區別？
我想做一個5V輸出的，電壓精度要求1%，但是我看NCP1342的手冊，F(xiàn)B引腳是鎖定某個谷底，所以在輸入90VAC-264VAC時輸出電壓可能也是一個范圍，我看了它的一個DEMO，輸出電壓是5V-20V。請問你做的輸出電壓是多少V？在輸入90VAC-264VAC時輸出電壓范圍是多少？謝謝
0
回復
Lam小黑
LV.3
18
2020-09-22 09:43
@走吧走吧
我想做一個5V輸出的，電壓精度要求1%，但是我看NCP1342的手冊，F(xiàn)B引腳是鎖定某個谷底，所以在輸入90VAC-264VAC時輸出電壓可能也是一個范圍，我看了它的一個DEMO，輸出電壓是5V-20V。請問你做的輸出電壓是多少V？在輸入90VAC-264VAC時輸出電壓范圍是多少？謝謝
單NCP1342做的這一級是22V輸出。
0
回復
2020-09-22 23:17
用亞成微的做呀
1
回復
Lam小黑
LV.3
20
2020-09-23 11:50
@阿克蒙丿德
用亞成微的做呀
亞成威與這個安森美比較的有什么優勢呢？
0
回復
wmh12
LV.2
21
2020-10-13 14:06
@Lam小黑
是的
 94的效率是AC TO DC段吧,看你的原理你NCP的2腳對地電阻是300K嗎?那按規格書來計算你最大頻率應該是87K
0
回復
Lam小黑
LV.3
22
2020-10-19 10:08
@wmh12
 94的效率是ACTODC段吧,看你的原理你NCP的2腳對地電阻是300K嗎?那按規格書來計算你最大頻率應該是87K

我實測是100K-165K之間變化的。負載不同，輸入電壓不同的變化。

0
回復
jiangweij
LV.1
23
2020-12-28 15:36

請問現在頻率有推上去嗎，我也是用的這款I(lǐng)C，做到150左右上不去了，可以傳授一下經驗嗎

0
回復
2021-01-09 13:53
@jiangweij
請問現在頻率有推上去嗎，我也是用的這款I(lǐng)C，做到150左右上不去了，可以傳授一下經驗嗎
把變壓器電感量降低些試下
0
回復
2021-04-09 21:07
@Lam小黑
亞成威與這個安森美比較的有什么優勢呢？
完全PINTOPIN
0
回復
jqm7412
LV.1
26
2021-04-23 15:54

你那個R27的阻值決定了最大頻率，
