最近一直做個HIP6302與HIP6602結合的多相交錯并聯同步整流變換器,HIP6302輸出PWM脈沖大概是5V左右,給HIP6602的VCC和PVCC都加12V的電壓,用示波器探到UGATE是8V左右的脈沖,LGATE是12V的脈沖.因?yàn)槲蚁茸隽艘宦稡UCK電路,想試試看能否實現開環工作,可將UGATE端加到上MOS的柵極,PHASE端加到上MOS的源極,LGATE端加到下MOS的柵極,然后給BUCK一供電,HIP6302與HIP6602的脈沖信號都為零了.換了HIP6302與HIP6601都換了數次,可都不行.
到底是我電路設計問題,還是芯片還有什么沒有注意到的地方,百思難解!!!
望各位老師給學生撥開這片烏云,感謝至極!!!
HIP6302兩相交錯并聯同步整流變換器設計問題
全部回復(8)
正序查看
倒序查看
@provento
如果你PVCC和VCC都加12V,那么在UGATE上你應該看到23.5V左右的脈沖,因?yàn)樽耘e電路的緣故,而不應該是你所看到的8V.請把你的電路貼上來.

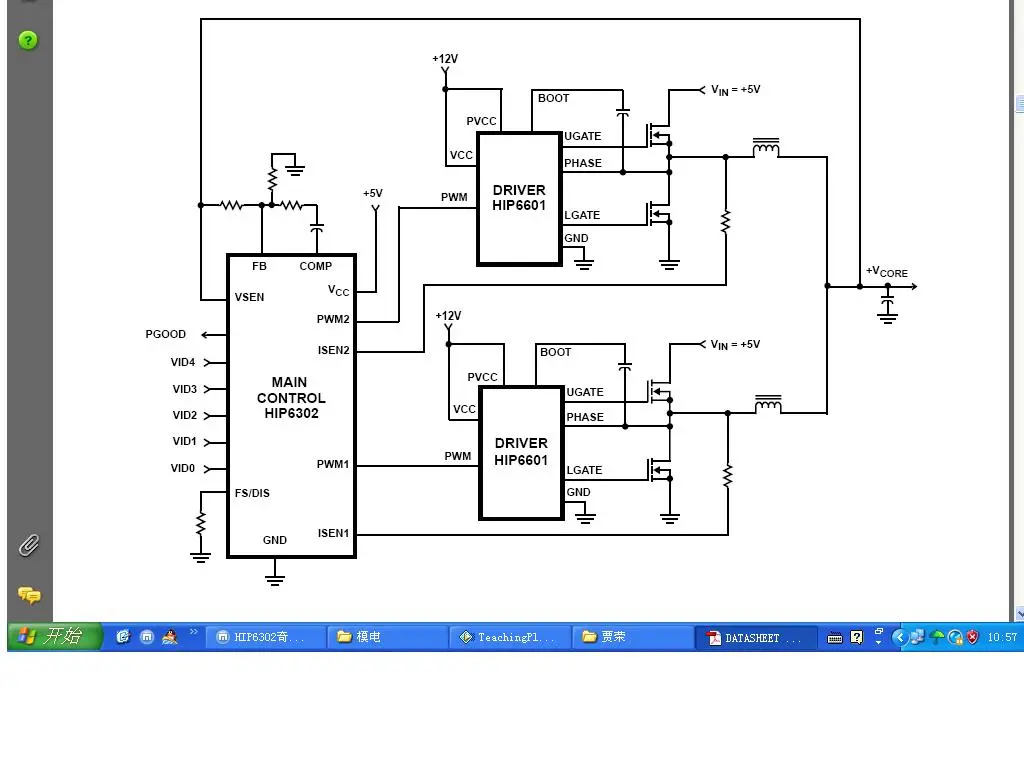

我就是按照這個圖做的,幫忙分析一下,什么原因,PGOOD端是懸空嗎,還是怎么接,PDF資料沒有給出,不知道還有什么需要注意的地方,謝了!!1
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2803141217661146.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2803141217661146.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@rong3168
我就是按照這個圖做的,幫忙分析一下,什么原因,PGOOD端是懸空嗎,還是怎么接,PDF資料沒有給出,不知道還有什么需要注意的地方,謝了!!1[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/2803141217661146.jpg');}"onmousewheel="returnimgzoom(this);">
PGood 可以懸空,它只是一個邏輯輸出.當Vcore在調節范圍之內,就輸出高電平.你可以嘗試把Vsen接地,這樣可以屏蔽掉Vcore過高的這種情況.等你的補償器調好后,再接回去.
記住RISEN = IL x rDS(ON) (low side)/50μA.
不知道你開環是怎么做的.我會把COMP管腳連到一個電源去,然后調這點的電壓,看看系統是否正常.
記住RISEN = IL x rDS(ON) (low side)/50μA.
不知道你開環是怎么做的.我會把COMP管腳連到一個電源去,然后調這點的電壓,看看系統是否正常.
0
回復
@provento
PGood可以懸空,它只是一個邏輯輸出.當Vcore在調節范圍之內,就輸出高電平.你可以嘗試把Vsen接地,這樣可以屏蔽掉Vcore過高的這種情況.等你的補償器調好后,再接回去.記住RISEN=ILxrDS(ON)(lowside)/50μA.不知道你開環是怎么做的.我會把COMP管腳連到一個電源去,然后調這點的電壓,看看系統是否正常.
我做實驗時,PGOOD也是懸空的,VID0-VID4都接地,這樣參考電壓就是1.85V,我的VSEN倒是沒接地(以后接地試試),VSEN端接1.8V左右的電源,保證不會發生過壓保護讓芯片正常工作.我也試過給COMP端加電源,改變COMP端電壓大小來試著改變輸出脈沖占空比,可沒實現脈沖占空比的調節.然后我在FB端與COMP端加一個10K電阻,在FB端再接一個10K電阻出來,給電阻另一端加電源就可以實現脈沖占空比的調整.通過分析HIP6302原理圖,將電源直接接COMP端應該可以實現占空比調整,可不知道為什么不行?
然后,測得HIP6302輸出大概5V的脈沖(脈寬可調了),應該是正常的,然后給驅動HIP6601的VCC和PVCC都加12V電壓,自舉電容現在用的104,之前103也用了,沒發現什么不同.這樣,測得UGATE端和LGATE端波形互補,幅值為12V,但UGATE端波形不是從地到12V,大概是從4V到12V,我想可能是電容沒有充好電的緣故.
正真的問題是,將波形一加到BUCK同步整流電路上,還沒給BUCK電路上電HIP6601的驅動脈沖信號就不見了,然后再測HIP6302上的波形也沒了,應該是HIP6302停止工作了,我換了多個芯片多試過了,可效果都一樣.對了有一點忘了,我現在是工作在開環狀態,誤差放大器補償也沒接,電流采樣端也沒接,不知道有沒有影響.
我覺得開環工作應該是可以的,可就是不行,我在花了太多的精力,希望幫忙好好看看!
然后,測得HIP6302輸出大概5V的脈沖(脈寬可調了),應該是正常的,然后給驅動HIP6601的VCC和PVCC都加12V電壓,自舉電容現在用的104,之前103也用了,沒發現什么不同.這樣,測得UGATE端和LGATE端波形互補,幅值為12V,但UGATE端波形不是從地到12V,大概是從4V到12V,我想可能是電容沒有充好電的緣故.
正真的問題是,將波形一加到BUCK同步整流電路上,還沒給BUCK電路上電HIP6601的驅動脈沖信號就不見了,然后再測HIP6302上的波形也沒了,應該是HIP6302停止工作了,我換了多個芯片多試過了,可效果都一樣.對了有一點忘了,我現在是工作在開環狀態,誤差放大器補償也沒接,電流采樣端也沒接,不知道有沒有影響.
我覺得開環工作應該是可以的,可就是不行,我在花了太多的精力,希望幫忙好好看看!
0
回復
@rong3168
我做實驗時,PGOOD也是懸空的,VID0-VID4都接地,這樣參考電壓就是1.85V,我的VSEN倒是沒接地(以后接地試試),VSEN端接1.8V左右的電源,保證不會發生過壓保護讓芯片正常工作.我也試過給COMP端加電源,改變COMP端電壓大小來試著改變輸出脈沖占空比,可沒實現脈沖占空比的調節.然后我在FB端與COMP端加一個10K電阻,在FB端再接一個10K電阻出來,給電阻另一端加電源就可以實現脈沖占空比的調整.通過分析HIP6302原理圖,將電源直接接COMP端應該可以實現占空比調整,可不知道為什么不行? 然后,測得HIP6302輸出大概5V的脈沖(脈寬可調了),應該是正常的,然后給驅動HIP6601的VCC和PVCC都加12V電壓,自舉電容現在用的104,之前103也用了,沒發現什么不同.這樣,測得UGATE端和LGATE端波形互補,幅值為12V,但UGATE端波形不是從地到12V,大概是從4V到12V,我想可能是電容沒有充好電的緣故. 正真的問題是,將波形一加到BUCK同步整流電路上,還沒給BUCK電路上電HIP6601的驅動脈沖信號就不見了,然后再測HIP6302上的波形也沒了,應該是HIP6302停止工作了,我換了多個芯片多試過了,可效果都一樣.對了有一點忘了,我現在是工作在開環狀態,誤差放大器補償也沒接,電流采樣端也沒接,不知道有沒有影響. 我覺得開環工作應該是可以的,可就是不行,我在花了太多的精力,希望幫忙好好看看!
是有點奇怪.你再看看所有芯片是不是都聯在公共地上.
你說脈沖信號沒了,那么是變成Vdd還是零了?
你試一下吧ISNS接地看看.
如果最后實在不行,直接閉環看看,說不定就好了.
你說脈沖信號沒了,那么是變成Vdd還是零了?
你試一下吧ISNS接地看看.
如果最后實在不行,直接閉環看看,說不定就好了.
0
回復
@provento
是有點奇怪.你再看看所有芯片是不是都聯在公共地上.你說脈沖信號沒了,那么是變成Vdd還是零了?你試一下吧ISNS接地看看.如果最后實在不行,直接閉環看看,說不定就好了.
脈沖信號消失,電壓基本是零.
你說的所有芯片共地我都做到了,作為初學者不知道芯片共地時,有沒有什么特別的講究.
我一直也懷疑在我上述開環工作時,兩個ISEN端會不會受到“某種”干擾,然后使HIP6302處在過流保護狀態,使得HIP6302關斷.把兩個ISEN端接地我試試看,什么效果.
我還有個問題,就是控制芯片HIP6302的輸出脈沖驅動能力的強弱,會不會對驅動HIP6601的驅動能力產生影響?我覺得沒什么必然的關系,你是怎么看的?
你說的所有芯片共地我都做到了,作為初學者不知道芯片共地時,有沒有什么特別的講究.
我一直也懷疑在我上述開環工作時,兩個ISEN端會不會受到“某種”干擾,然后使HIP6302處在過流保護狀態,使得HIP6302關斷.把兩個ISEN端接地我試試看,什么效果.
我還有個問題,就是控制芯片HIP6302的輸出脈沖驅動能力的強弱,會不會對驅動HIP6601的驅動能力產生影響?我覺得沒什么必然的關系,你是怎么看的?
0
回復
@rong3168
脈沖信號消失,電壓基本是零. 你說的所有芯片共地我都做到了,作為初學者不知道芯片共地時,有沒有什么特別的講究. 我一直也懷疑在我上述開環工作時,兩個ISEN端會不會受到“某種”干擾,然后使HIP6302處在過流保護狀態,使得HIP6302關斷.把兩個ISEN端接地我試試看,什么效果. 我還有個問題,就是控制芯片HIP6302的輸出脈沖驅動能力的強弱,會不會對驅動HIP6601的驅動能力產生影響?我覺得沒什么必然的關系,你是怎么看的?
芯片共地,一個要求就是在analog ground和power ground之間,DC短路,而AC開路.其實就是在他們之間加一個小電感就可以了,實際畫板圖的時候就是在一個點上或者通過一條細線相聯,而這個點或這條線就是小電感.
HIP6302應該可以驅動HIP6601的.
你試一下把信號發生器直接連HIP6601看看.
HIP6302應該可以驅動HIP6601的.
你試一下把信號發生器直接連HIP6601看看.
