有電路嗎

在要做一個輸入100-240V輸出12V10A的電源
不知到用什么方案好,郵箱h_ht1976@163.com

用反激就可以搞定!我可以提供這方面的技術支持!把詳細要求發到我郵箱:xulinnetgo@126.com

你好我用uc3843AL的做的非隔離電源為什么會發熱90度呢.頻率低點溫度會將請問是怎么回事.

先抓個VDS波形上來看看!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2707871217992116.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2707871217992123.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2707871217992134.jpg');}" onmousewheel="return imgzoom(this);">

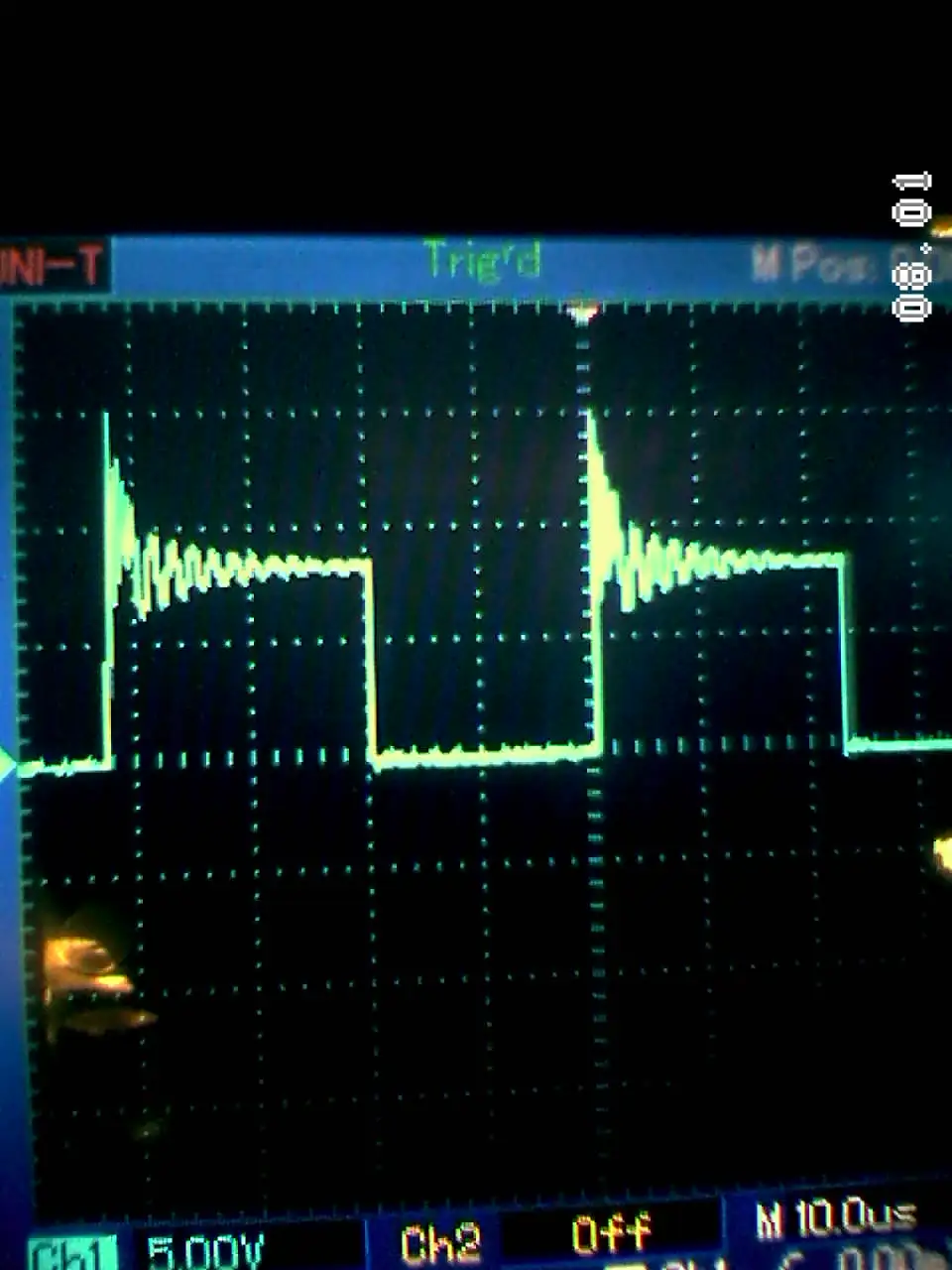

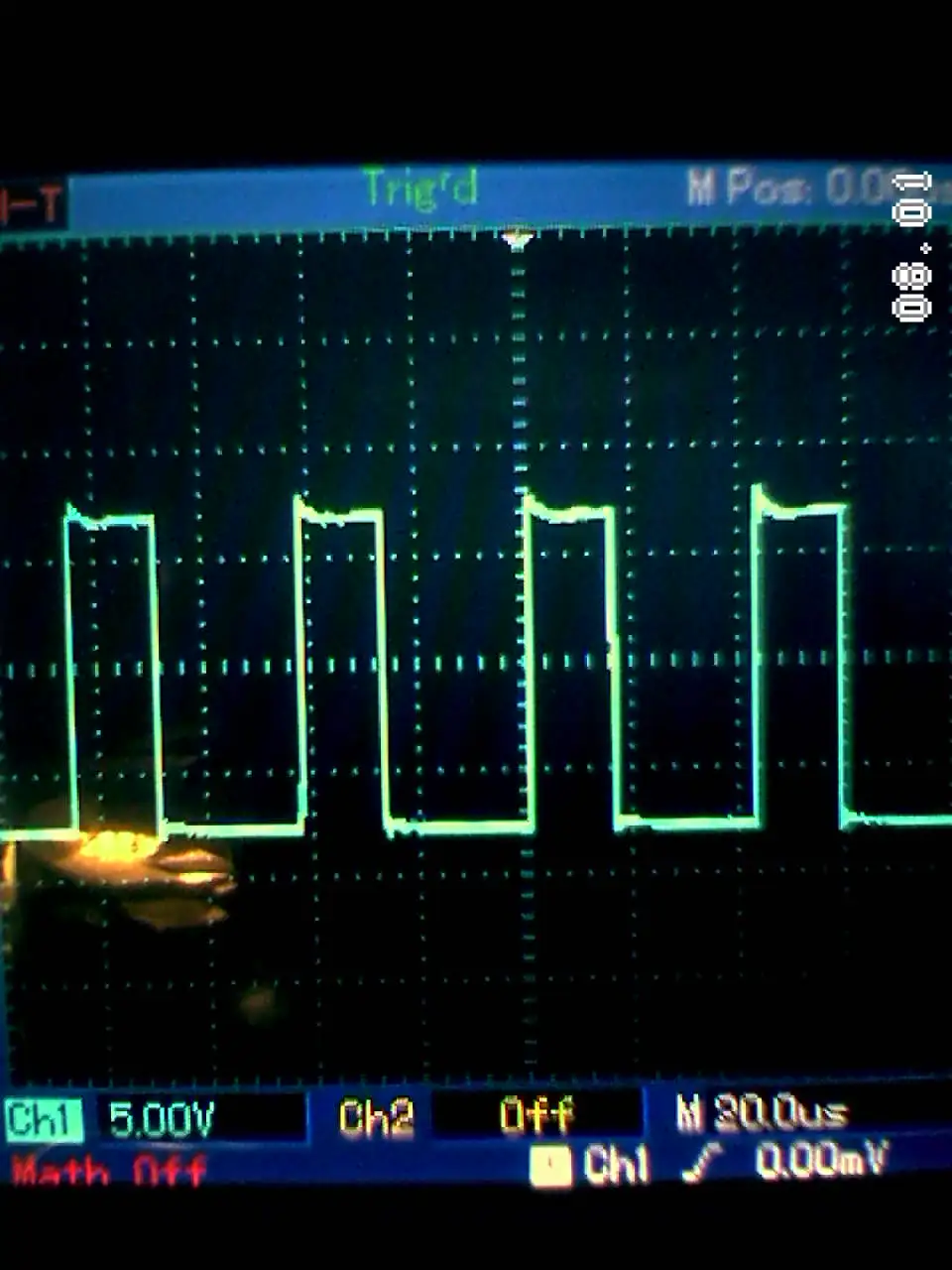

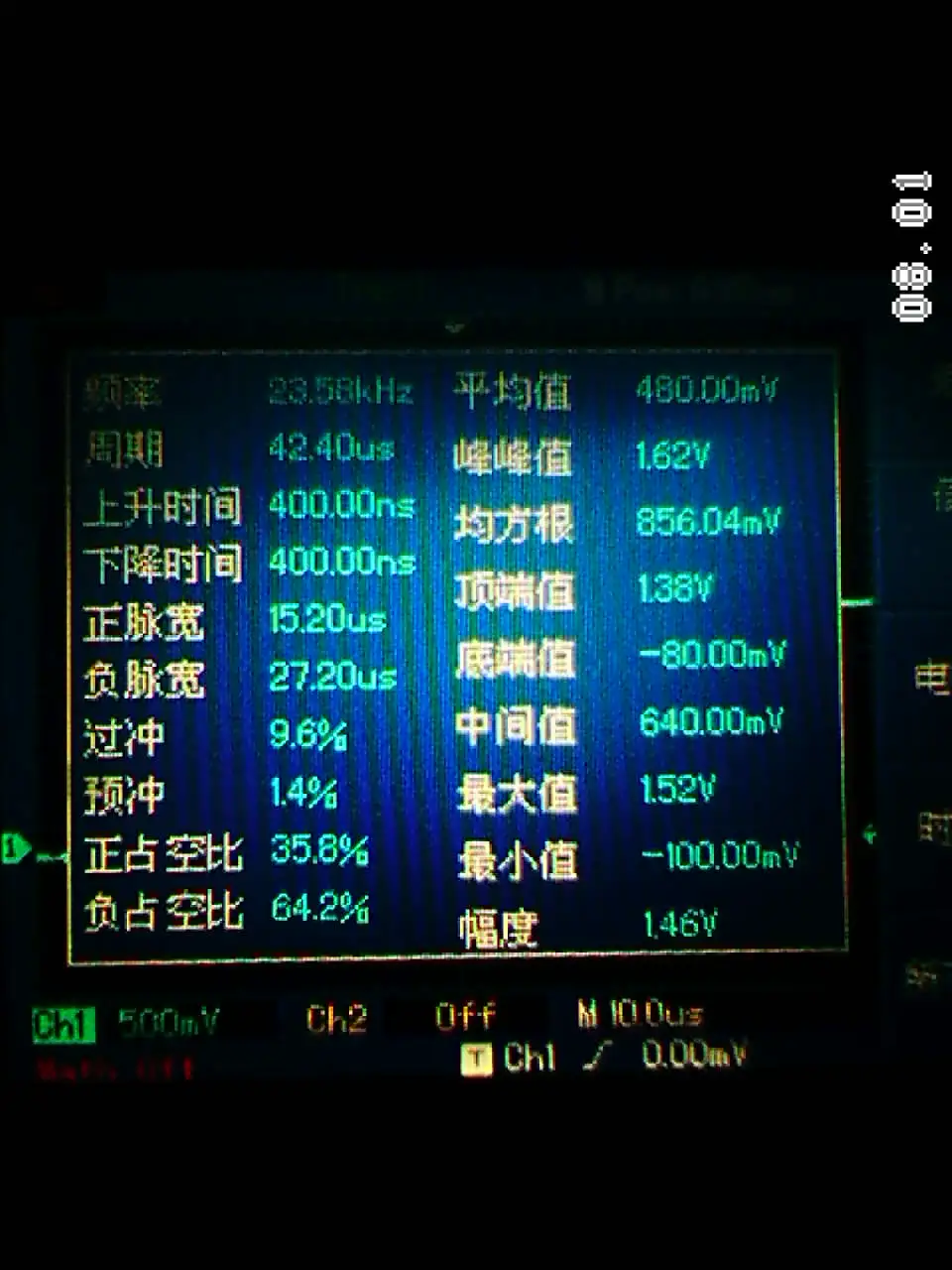

第一個是6腳的波形,第二個是6腳的波形數據,第三個是mos管的輸出波形,
請高手

110v時75攝氏度,220v更燙90攝氏度.

從你的波形看,工作深度連續模式下!磁損很大!是變壓器溫度90度嗎?是就把感量磨小一點!

UC3842 0.5/PCS    KA3842  0.5/PCS
UC3843 0.58/PCS   KA3843  0.58/PCS
AZ3843 0.4/PCS SOP-8(含鉛)現只有400K了
KA7500 0.57/PCS
TL339  0.36/PCS
PC817 0.21/PCS  EL817 0.21/PCS
TL431 36V 0.1/PCS
MC34063A 0.275/PCS(36V 1.5A)
IN4007 1200V 0.033/PCS  MIC
IN5819 50V   0.06/PCS  MIC
FR107 1200V  0.043/PCS  MIC
邦定LM358  0.13/PCS

你的波形是多少伏輸入時抓的?220V輸入是的波形抓上來看看!照你這樣說,你這個波形應該是低壓110V時抓的吧?把220V的Vds波形抓上來看看!

是110時的波形,anjlin兄弟真是熱心人呀,關于這個問題的貼子,
我已經發到下面的地址.
http://bbs.dianyuan.com/topic/242115
請兄弟幫忙指教

我也急需你的幫助啊,東西已發到你的郵箱了,幫忙看一下啊

老兄做器件的是嗎,在哪里?
