變壓器的感量和漏減是多少?

把吸收電阻改為4.7K試試看.

變壓器參數見附件,我把兩個次級都短路了測得初級電感量是1.0UH, 2806851217918246.doc

上午時我把吸改回路的電阻改為75 OHM,電容改為100PF,輸入電壓是10V,輸出電壓正常(空載)它的波形又變壓如附件所示了. 2806851217918398.pdf

我試了,吸收電阻改成4.7K了,也沒用,波形還是一樣的.

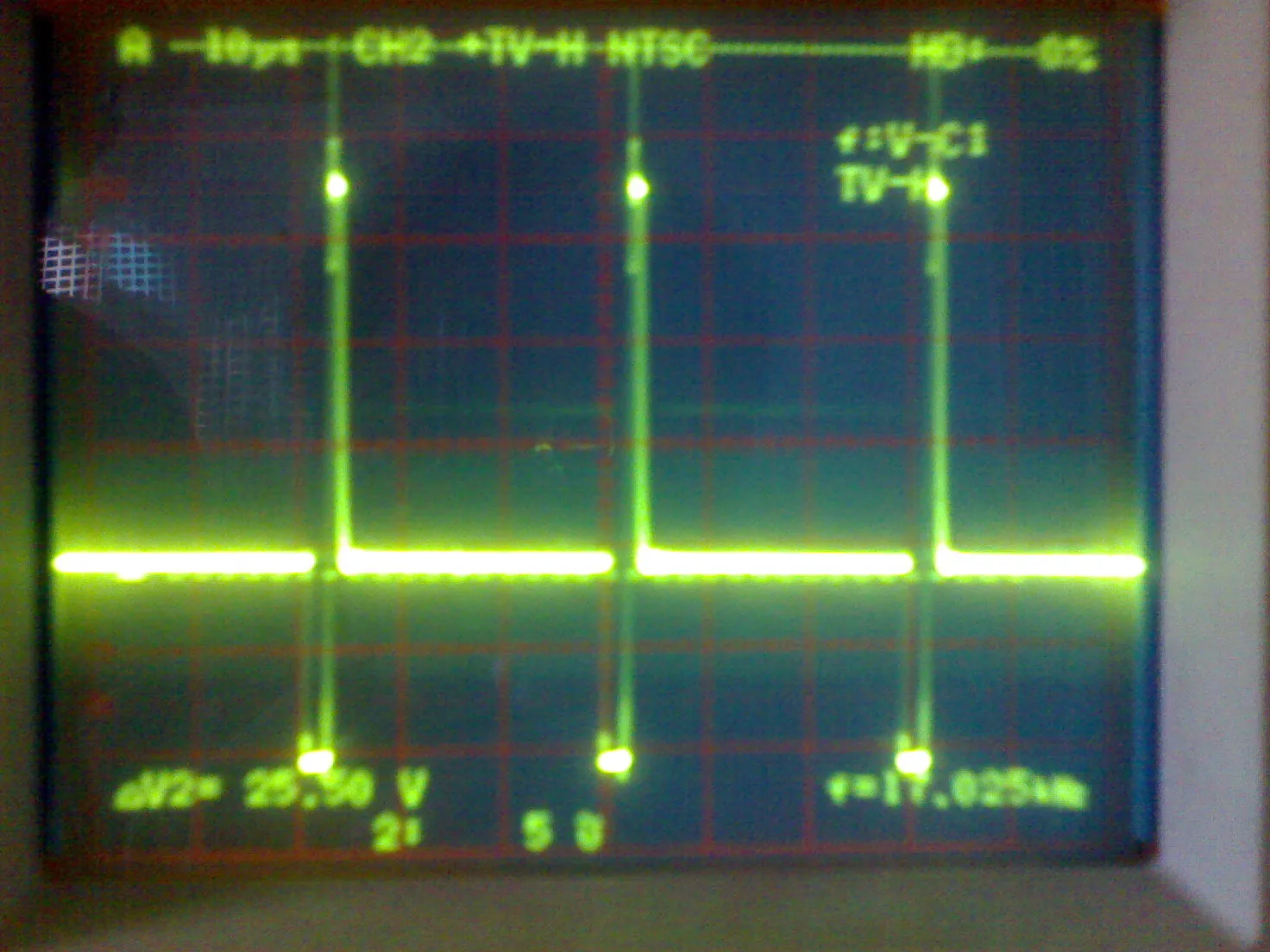

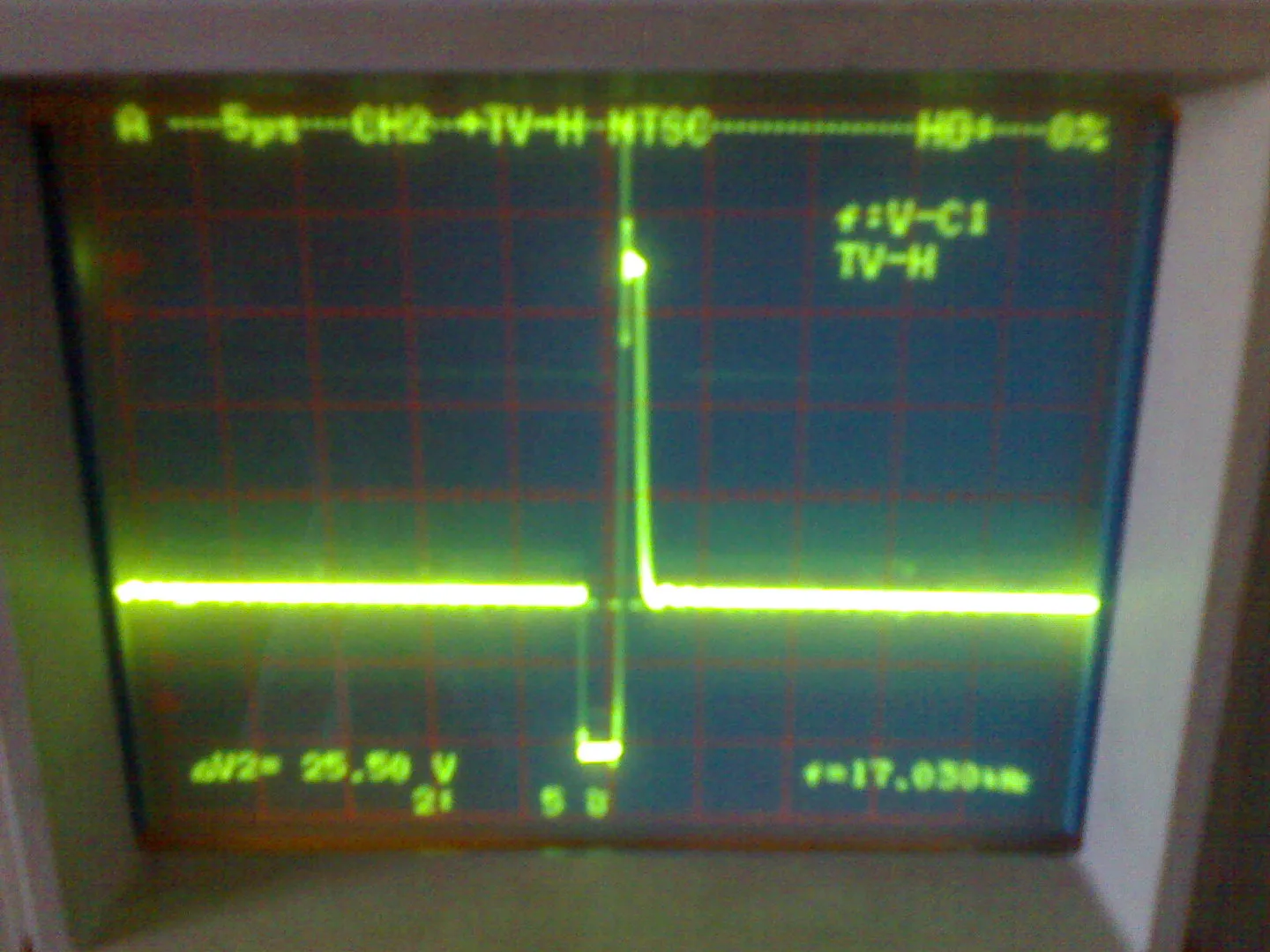

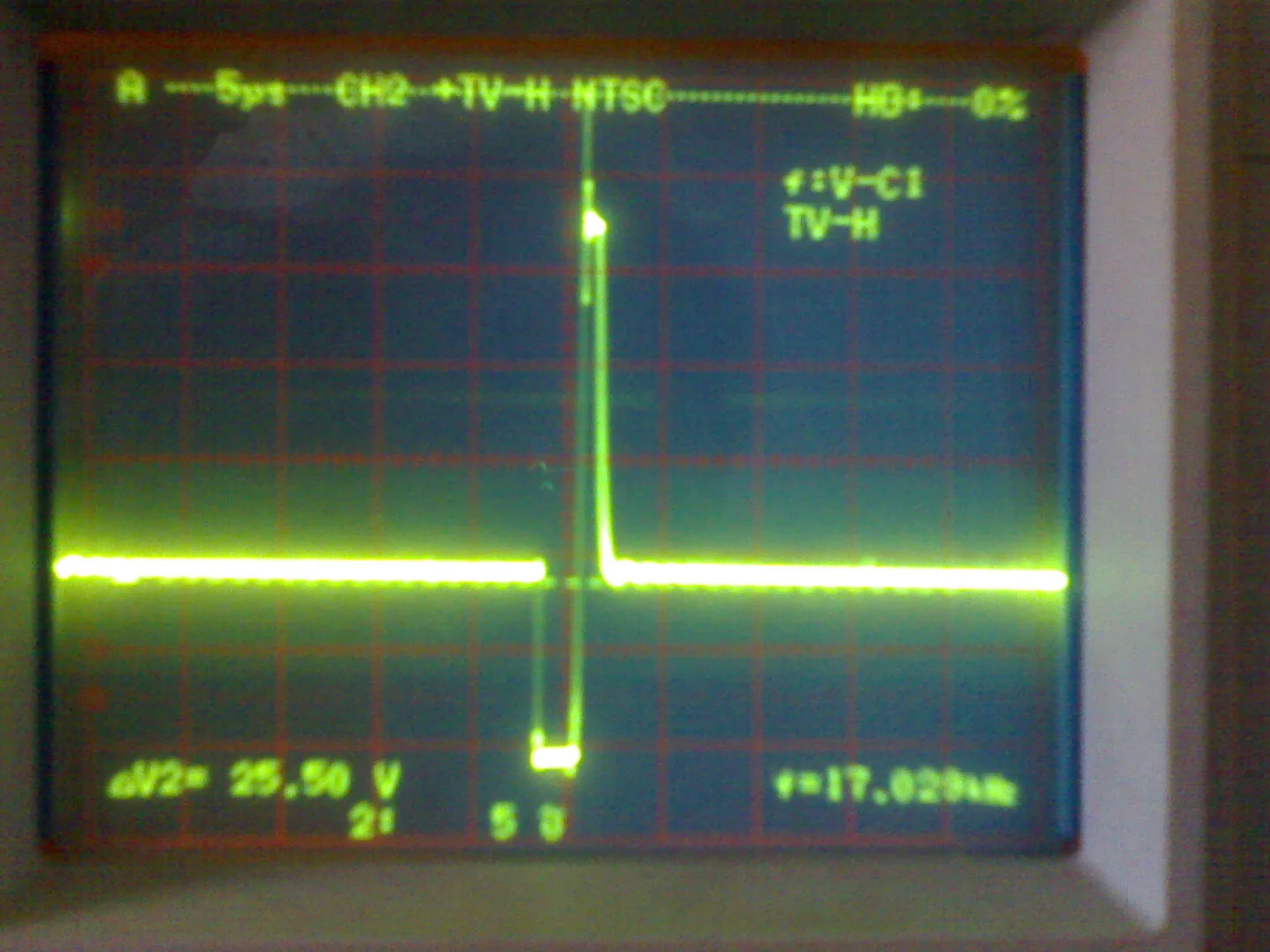

上午時我把吸改回路的電阻改為75 OHM,電容改為100PF,輸入電壓是10V,輸出電壓14.5v正常(空載)它的波形又變壓如附件所示:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2806851217922168.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2806851217922189.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2806851217922226.jpg');}" onmousewheel="return imgzoom(this);">
尖峰都飛到天上去了!

你測量一下尖峰的電壓是多少?

我測過了,是25.5V.如上面三個照片中最左邊的那張.

差不多了,你要再降低點就是把變壓器的漏減降低.

變壓器我現在可以馬上打樣,但這么就的尖峰能接受嗎?那到時輸入為30V的時候,那怎么辦呢?還有我試帶了一下負載,當負載電流達到1A,輸出電壓就直線下降,負載3.5A時,輸出電壓只有2-3V了.明天我再傳一份帶載的波形給你看一下,希望你幫我解決一下,謝謝!

從你的電路看,應該是反激!輸入電壓范圍不寬,用正激做多爽!反激波形是這樣的,只是你的尖峰高了點!應該是變壓器設計得有問題!

頻率好低,把頻率提高吧

電路圖上有好多問題:
1.有光耦反饋的,2腳FB接地.光耦接1腳.1、2腳之間有RC網絡.
2.D4上串聯一個電阻,4R7可以.
3.確定頻率的電阻、電容取值不對.根據設定的頻率,將電阻選在1-2K之間,再選取合適的電容,C15電容在nF以上.
4. 3、4兩腳之間最好加一個RC網絡.
輸出電壓往下掉時候,用示波器看一下3腳的電壓波形,是不是已經達到了1V了,處于限流狀態了.

當出現電壓直線下降時,3腳的尖峰電壓已超過1V了,等一下我再傳個帶載的波形圖上來,謝謝各位了.

把R22改成20K,把頻率提高.因你的頻率太低,造成輸出功率偏低.

各位上午好!經過兩個小時的折騰,把電路作了一些修改,在C8兩端并聯了一個10K電阻,現測得波形如下:

空載波形,尖峰沒有那么高了,但每隔幾個周期還是會出現與之前一樣的高尖峰,維持幾個周期又變低了,如此重復.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2806851217989295.jpg');}" onmousewheel="return imgzoom(this);">

uc3843的3腳波形,由于把它做了一個分壓,所以此腳的輸入幅度在0.5V左右.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2806851217989784.jpg');}" onmousewheel="return imgzoom(this);">

帶載波形(漏極波形):輸入電壓10V,輸入電流6.4A,滿負載3.5A,滿負載時輸出電壓為9.4V,設定輸出電壓為14.5V,效率非常低,整個方波幅度大概有25V左右.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2806851217989551.jpg');}" onmousewheel="return imgzoom(this);">

我也嘗試過把頻率調高,但頻率高了,各個波形就變得雜亂無章了.
