BOOST電源下端MOS管Vgs波形,關管后電壓冒尖問題討論

請教一個問題,我之前做過一個30V-60V的1KW升壓電源,BOOST拓?fù)?,遇到過一個驅動波形的問題,下面上圖:

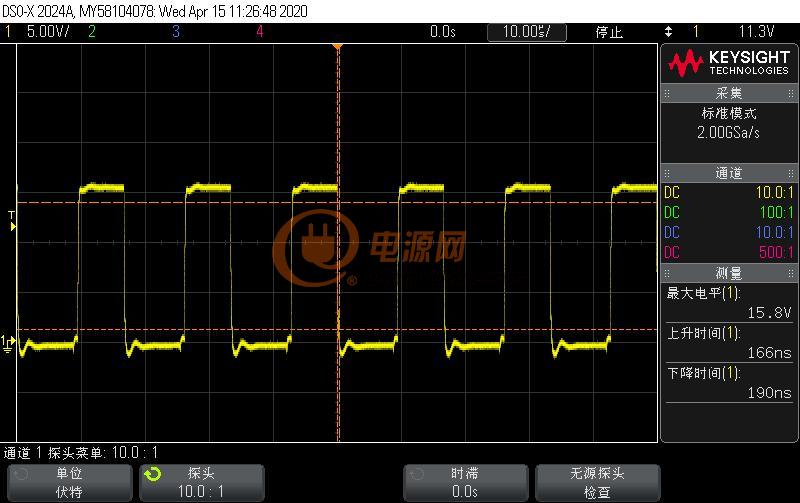

1、輕載的GS波形比較正常

scope_49

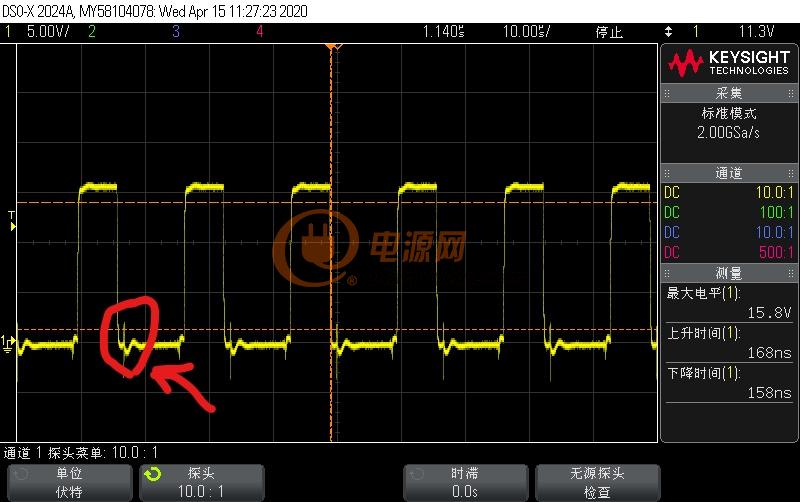

2、帶到500W負載,關管后,驅動波形冒了個尖,再往上加負載,這個冒出來的電壓尖峰會接近MOS的Vth電壓,有誤導通的風險,一起討論下這個問題的原因

Inkedscope_50_LI

全部回復(3)
正序查看
倒序查看
2020-09-18 09:02
我也碰到了,好像GS間并聯一個電容就能減小尖峰
0
回復
waterssj
LV.3
3
2020-09-29 14:06
@小弟新手
我也碰到了,好像GS間并聯一個電容就能減小尖峰
99%可能是噪聲干擾,加不加gs電容都一樣
0
回復
2020-10-23 18:52
DS電流又測試嗎?
0
