二：方案品牌：BPS-J晶豐源明（自主研發）
三：方案功能及特點
1.集成 800V 整流橋
? 2. 集成 600V 超快恢復二極管
? 3. 無 VCC 電容、無啟動電阻
? 4.集成高壓供電功能
? 5.低母線電壓下不閃燈
? 6.±5% LED 輸出電流精度
? 7.LED 短路保護
? 8.過熱調節功能
? 9. 采用 ASOP7 封裝
四：方案描述
BP2863XK 是一款降壓型 LED 恒流驅動芯片。芯片工 作 在 電 感 電 流 臨 界 連 續 模 式 ， 適 用 于85Vac~265Vac 全范圍輸入電壓的非隔離降壓型LED 恒流電源。
BP2863XK 芯片內部集成 500V 功率開關，采用柵極退磁檢測技術和高壓 JFET 供電技術，無需 VCC 電容和啟動電阻，使其外圍器件更簡單，節約了外圍的成本和體積。
BP2863XK 芯片采用內置高精度的電流采樣電路和恒流控制技術，實現高精度的 LED 恒流輸出和優異的線電壓調整率。芯片工作在電感電流臨界模式，輸出電流不隨電感量和 LED 工作電壓的變化而變化，實現優異的負載調整率。
BP2863XK 具有多重保護功能，包括 LED 短路保護，芯片溫度過熱調節等。
BP2863XK 采用 ASOP7 封裝。

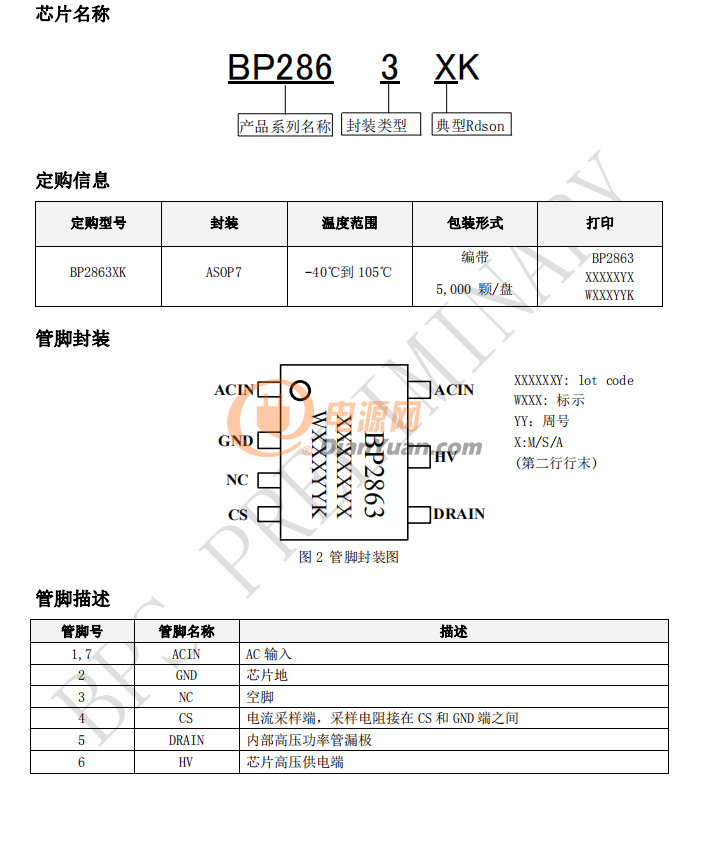

五：芯片封裝：BP2863MK-BP2863SK-BP2863AK采用ASOP-7封裝。
六：應用范圍：
? LED 蠟燭燈
? LED 球泡燈
? 其它 LED 照明

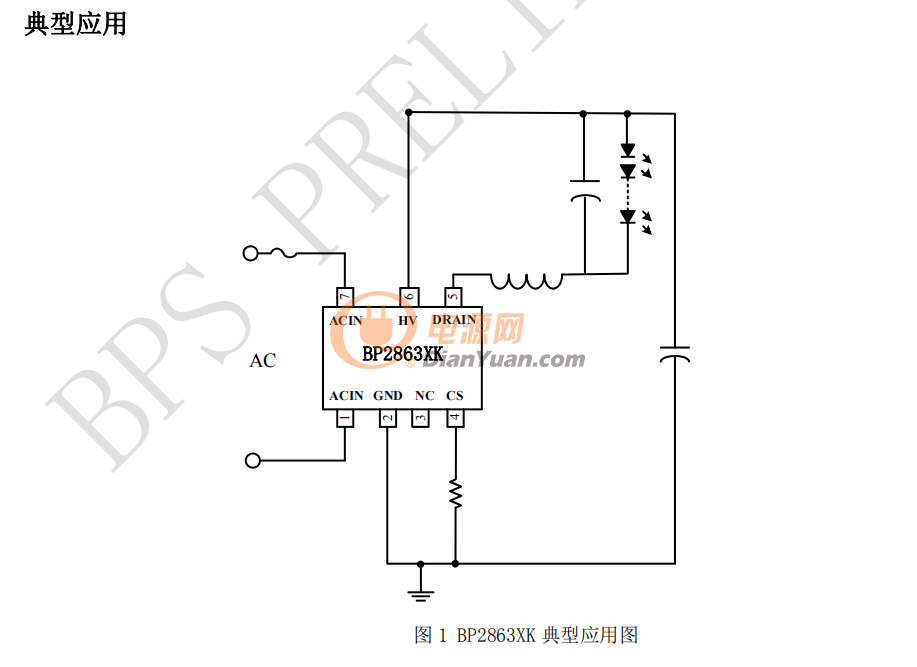

七：典型應用：
