旁聽中!

場管的開關速度達不到啊

我用的是75N75還有3205,150等管子,按理說是可以達的到47KHZ的啊~~!

磁飽和,估計你的磁芯不適宜頻率高的,換個磁芯看看.

我用的是EE40EE42EE55都用過~~!!

按理說不會,磁飽合只是功率上不去,驅動電源帶有反饋交流成份和推動不良才是穩頻關健

我沒用反饋電路

是磁芯問題.

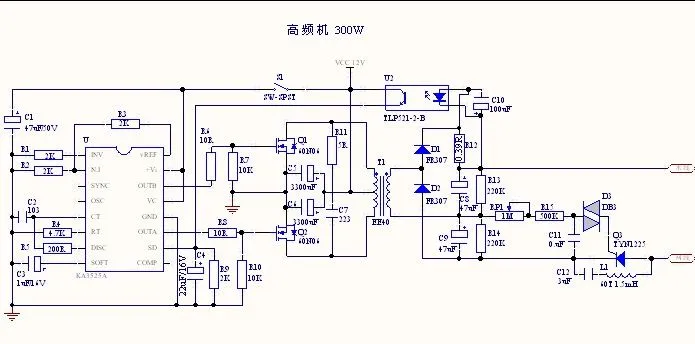

同意樓上我的EE65磁芯只能上13KH用8個3205只能點3個200W燈泡點4個就會炸管請問問題在那里用這個圖保護為什么不好用500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/559951218119086.jpg');}" onmousewheel="return imgzoom(this);">

我也是用你同樣的電路,只是去了保護電路

我的也是,頻率高功率底發熱大,頻率低功率大發熱小,好象和驅動波形有關,在高頻時容易受到干擾或自激.后來我索性工作在15KHZ,效果不錯.

這我都想過試過,好象沒有多大的效果,

應該是驅動電流小了!頻率高需要更大的驅動電流的!

哎,上面說的一沓糊涂!!!高手都那里去了,哎,那只有小弟來獻丑了!!

大哥,你這個問題,關系到很多東西的.主要又幾個方面.
首先,你的MOSFET不是理想器件,開開通和關斷之間是又一段線性區的.
每開關一此都要經過一次這個區域.這個區域的電阻是在最小和關斷間變化,這個就是開關損耗,也是主要的損耗之一!!
當你頻率上去了,自然在相同的時間里,開關次數多了,自然就損耗大了.不但是器件問題,而且驅動電路是否合理也是很重要的.例如,要加快開通和關斷的速度.就是在電阻上并上電容和二極管.
還又,頻率高了,驅動電流也大了,別以為MOSFET就單單是電壓驅動,別忘記了它的結電容啊!!!

其次,頻率高了,電流的集膚效應很明顯,你的變壓器繞組和各種連接線都會產生明顯的集膚效應.從而限制了你的導線的載流量.

再次,變壓器也是一個很大的問題.磁芯不同,其頻率特性也不同.所以買變壓器一定要知道其截止頻率是多少等參數.

希望對你又用,呵呵

謝了~!我再去調試下看看`!
