最近看到有人推出NBC氣保焊機的DIY,我也湊個熱鬧,來個電容儲能式螺柱焊機的DIY
電容儲能式螺柱焊機,因?yàn)樾枨罅坎皇翘?所以售價一直居高不下,但實際生產成本不超過兩千元,所以,有需要的朋友完全可以自己做一臺,效果并不比外購的差,具體所需的配件價格如下
機箱加機箱上的附件,如表頭,電位器,開關,風機,約兩百元搞定
儲能電容,兩百五十伏兩萬兩千微法,兩百元一個,按機型不同,用三到四個,花費約六至八百元
放電可控硅,選五百安的平板型的就可以了,KK型的效果要好點,約兩百元,KP型的也能用,價格約一百四十元
加地線,三百元搞定應該可以
充電變壓器,選用五百瓦環變,控制變壓器,五十瓦,原先是共用一個,后來感覺不好,分開了,三百元搞定
技術全在控制板上了,單購一張成品板三百元,帶整機接線圖,按圖聯接就可自己組裝一臺機器出來,如和其它零件一起成套購買,按二百六十元計算,購多張的第二張起二百元一張算,量大再議.單PCB板一百元一張,帶整機接線圖與板上零件列表,購多張第二張起每張十二元.
其它,包括充電限流電阻,放電電阻,放電控制用的繼電器,整流橋,充電用可控硅等,撐死一百五十元就行了
按以上所列出的東西組裝出來就是一臺螺柱焊機了.呵,如果有興趣,直接電話聯系:13904027225,劉雄志
電容儲能式螺柱焊機的DIY
全部回復(51)
正序查看
倒序查看

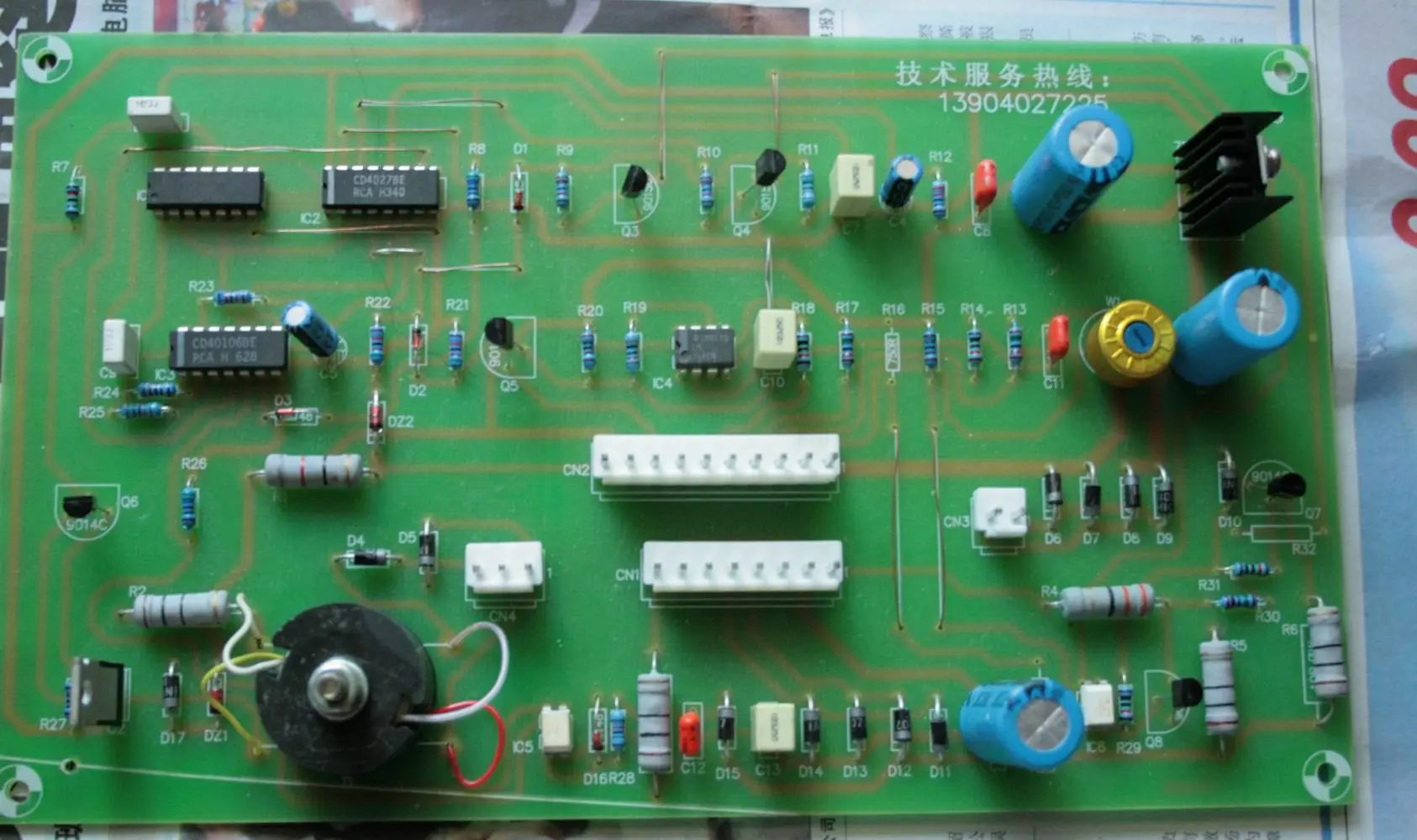

發個板子的圖片
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2370951218203184.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2370951218203184.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@139040272
發個板子的圖片[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/68/2370951218203184.jpg');}"onmousewheel="returnimgzoom(this);">
蜻蜓點水
