20W PD快充充電器專用電源芯片，RT7752方案設計開發，高集成高性價比20W PD快充Type-C輸出電源適配器方案。工廠提供RT7752規格書，RT7752樣品申請與技術支持！

RT7752該系列專門設計用于與控制器配合使用，為USB PD或可編程電源適配器提供整體解決方案。該芯片在5V待機狀態下，可以實現高效率，滿足安全標準，功耗小于50mW。

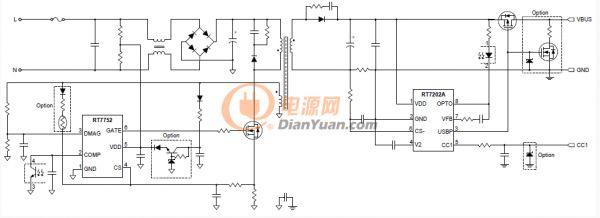

RT7752系列產品是針對USB PD和可程序設計電源適配器應用而開發的PWM控制器，可與RT7202等控制器配合構成完整系統，具有轉換效率高、符合各種安全標準的特性，在5V輸出的應用中可以獲得低于50mW的待機功率。

RT7752針對輸出電壓范圍很寬的應用加入了一些開創性的設計，其DMAG端可對輸出電壓進行檢測，在此基礎上可對環路增益進行調節以實現系統穩定、對輸出過壓保護閾值進行調整以確保負載安全、調整電流限制閾值以符合受限電源 (Limited Power Source, LPS) 的安全需求。

RT7752也同時具有常規的電源保護特性如Brown-In/Brown-Out保護、VDD過壓保護、輸出過壓/欠壓保護、二次側整流二極管短路保護、外圍過熱保護等。借助連接在CS端的電流檢測電阻，RT7752可在全輸入電壓范圍內獲得精確的線路補償，實現恒輸出功率調節。對于二次側所出現的故障，例如RT7202或分流調節器出現了故障，RT7752也能提供保護作用。

RT7752與RT7202的結合能帶來強壯、安全的設計，可防范電源系統在與各種已知或未知的設備、電纜、插頭座等連接時可能出現的各種錯誤所帶來的安全風險。

特性:

針對自我調整輸出電源應用進行了優化

VDD電壓范圍寬：10V至40V

自我調整輸出過壓保護

自我調整過流保護

自我調整環路增益

轉換效率高

輕載、空載時自動工作于節能模式全面的保護

輸入電容Brown-In/Brown-Out保護

VDD過壓保護

輸出過壓/欠壓保護

外圍過熱保護

二次側整流管短路保護

可程控線路補償其他特性

5V電源待機功耗小于50mW

驅動能力：300mA/-300mA

使用SmartJitter™技術

應用：

USB PD電源和可程序設計電源適配器
