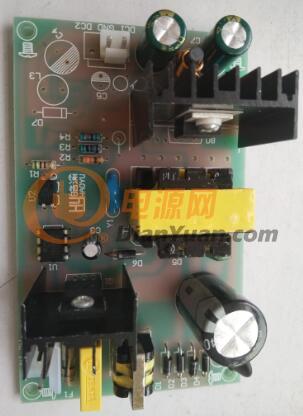

TOP266設計的開關電源

TOP266芯片集成了725V　功率MOSFET，多模式PWM控制，振蕩器，熱關斷電路，特別適合高壓開關電流源設計方案，具有出色的故障保護功能。

利用TOP266開發 的24W電源，電源輸入電壓范圍寬，輸出電壓12V，輸出電流2A，在265 VAC時無負載的待機功耗低于100 mW，工作頻率132 kHz，降低了變壓器尺寸和電源的體積。

全部回復(18)
正序查看
倒序查看
k6666
LV.9
2
2021-03-01 21:10
芯片DS之間的Coss電容很小，在效率提高的前提下可以減小變壓器和產品的尺寸，降低成本
0
回復
k6666
LV.9
3
2021-03-01 21:11
@k6666
芯片DS之間的Coss電容很小，在效率提高的前提下可以減小變壓器和產品的尺寸，降低成本
芯片采用多模PWM技術，可以充分提高負載范圍內的電源效率。
0
回復
svs101
LV.8
4
2021-03-01 21:30
TOP266具有頻率調制技術，可以降低EMI的濾波元件成本。
0
回復
svs101
LV.8
5
2021-03-01 21:31
@svs101
TOP266具有頻率調制技術，可以降低EMI的濾波元件成本。
芯片的自動 重啟功能可以在電源故障的時候迅速將輸出功率降低到3%以內。
0
回復
svs101
LV.8
6
2021-03-01 21:32
同時芯片集成了軟啟動功能，有效降低了器件在啟動時應力。
0
回復
fengxbj
LV.8
7
2021-03-01 21:39
@svs101
芯片的自動重啟功能可以在電源故障的時候迅速將輸出功率降低到3%以內。
設計的電源需要加裝散熱片，保證良好的散熱，控制溫升。
0
回復
fengxbj
LV.8
8
2021-03-01 21:41
@svs101
同時芯片集成了軟啟動功能，有效降低了器件在啟動時應力。
芯片的EDIP-12封裝可以設計超薄的電源，頂部散熱片散熱，縮小產品的體積。
0
回復
2021-03-01 21:44
@fengxbj
芯片的EDIP-12封裝可以設計超薄的電源，頂部散熱片散熱，縮小產品的體積。
eSIP-7的封裝設計的電源更薄，產品的工作頻率高，變壓器小。
0
回復
k6666
LV.9
10
2021-03-02 13:31
@塵埃中的一粒沙
eSIP-7的封裝設計的電源更薄，產品的工作頻率高，變壓器小。
不同的芯片封裝可以產生不同的功率，功率大了散熱要好。
0
回復
k6666
LV.9
11
2021-03-02 13:32
@fengxbj
芯片的EDIP-12封裝可以設計超薄的電源，頂部散熱片散熱，縮小產品的體積。
to-220封裝的設計功率比較大，散熱也好處理，成本低。
0
回復
fengxbj
LV.8
12
2021-03-02 15:08
@k6666
to-220封裝的設計功率比較大，散熱也好處理，成本低。
這個主控芯片設計的功率比較大，電源的開發應用案例也多。
0
回復
dbg_ux
LV.9
13
2021-03-02 17:14
@fengxbj
設計的電源需要加裝散熱片，保證良好的散熱，控制溫升。
現在也很多芯片提高效率，減少損耗，20多W的電源可以不用外籍散熱片。
0
回復
dbg_ux
LV.9
14
2021-03-02 17:15
@svs101
同時芯片集成了軟啟動功能，有效降低了器件在啟動時應力。
軟啟動則通過作用于變換器控制電路使負載逐漸增大，這通常是通過增加脈沖寬度來實現的。
0
回復
lx25hb
LV.8
15
2021-03-02 17:17
@dbg_ux
軟啟動則通過作用于變換器控制電路使負載逐漸增大，這通常是通過增加脈沖寬度來實現的。
這種漸進式啟動可以減小了輸出電容和變換器部件上的浪涌電流應力。
0
回復
cb_mmb
LV.8
16
2021-03-02 17:34
@dbg_ux
軟啟動則通過作用于變換器控制電路使負載逐漸增大，這通常是通過增加脈沖寬度來實現的。
也可以減輕在推挽式和橋式電路中變壓器“雙倍磁通效應的問題。
0
回復
gxg1122
LV.10
17
2021-03-02 19:58
@dbg_ux
現在也很多芯片提高效率，減少損耗，20多W的電源可以不用外籍散熱片。
是的，有些封裝功率做的大，不需要散熱片。但設計的時候看應用工況確定更好。
0
回復
2021-03-02 20:21
@k6666
芯片采用多模PWM技術，可以充分提高負載范圍內的電源效率。
原邊反饋型無需光耦隔離反饋電路，降低成本，適合用來設計小功率電源。
0
回復
2021-07-17 16:35
@svs101
芯片的自動重啟功能可以在電源故障的時候迅速將輸出功率降低到3%以內。

電路采用隔離反激式拓?fù)浣Y(jié)構，降低變壓器和電源尺寸平均效率大于85%。
