lnk4114設計的電源

LNK4114一款恒壓/恒流初級側調節的開關芯片，內部集成了多種保護功能，芯片設計使用低復雜度的肖特基二極管次級，使用雙極結型晶體管開關，大幅度提高電源轉換效率。

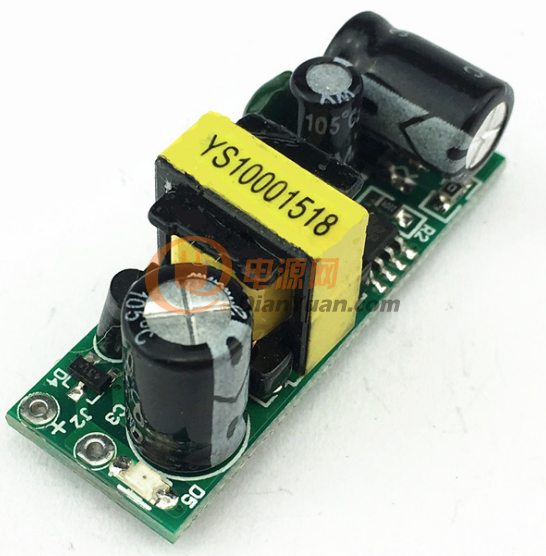

利用LNK4114設計的開關電源，電路設計輸入電壓是85~265VAC，輸出電壓為15VDC，輸出電流為1A。整體電路轉換效率大于85%，省去了光耦器和次級CV/CC控制電路，尺寸比較小巧。省去控制環路補償電路。

全部回復(13)
正序查看
倒序查看
k6666
LV.9
2
2021-03-03 15:04
LinkSwitch-4產品系列采用高級自適應基極-發射極開關驅動技術，支持使用雙極結型晶體管(BJT)開關.
0
回復
k6666
LV.9
3
2021-03-03 15:04
@k6666
LinkSwitch-4產品系列采用高級自適應基極-發射極開關驅動技術，支持使用雙極結型晶體管(BJT)開關.
使用雙極結型晶體管開關可提高電源轉換效率，并消除次級擊穿產生的可靠性問題。
0
回復
k6666
LV.9
4
2021-03-03 15:05
@k6666
使用雙極結型晶體管開關可提高電源轉換效率，并消除次級擊穿產生的可靠性問題。
集成帶準諧振開關的多模式PWM/PFM控制器，空載功耗控制在30 mW左右，同時仍能提供快速瞬態響應。
0
回復
svs101
LV.8
5
2021-03-03 16:48
LNK4114設計的電源在230 VAC輸入時，空載功耗<30 mW。
1
回復
svs101
LV.8
6
2021-03-03 16:49
@k6666
集成帶準諧振開關的多模式PWM/PFM控制器，空載功耗控制在30mW左右，同時仍能提供快速瞬態響應。
固定的最低峰值電流可提高瞬態負載響應，恒功率特性好，可實現大電流啟動。
0
回復
svs101
LV.8
7
2021-03-03 16:50
@svs101
LNK4114設計的電源在230VAC輸入時，空載功耗
LNK4114芯片設計的電源具有3%電纜補償功能，保證輸出的穩定性。
0
回復
fengxbj
LV.8
8
2021-03-03 16:58
@svs101
LNK4114芯片設計的電源具有3%電纜補償功能，保證輸出的穩定性。
恒壓/恒流初級側調節PSR開關IC,不需要光耦合器和次級控制電路.
0
回復
2021-03-03 17:05
@svs101
固定的最低峰值電流可提高瞬態負載響應，恒功率特性好，可實現大電流啟動。
LinkSwitch器件采用簡單的ON/OFF控制器，非常適合將輕載/空載效率作為一項關鍵規格要求的應用。
0
回復
2021-03-03 17:07
@svs101
LNK4114芯片設計的電源具有3%電纜補償功能，保證輸出的穩定性。
能夠提供非常精確的輸出電壓和電流調節，補償變壓器和內部參數公差以及輸入電壓變化。
0
回復
2021-03-03 19:10
@k6666
集成帶準諧振開關的多模式PWM/PFM控制器，空載功耗控制在30mW左右，同時仍能提供快速瞬態響應。
現在也很多芯片提高效率采用多模PWM技術，可以提高全負載電源效率。
0
回復
gxg1122
LV.10
12
2021-03-04 12:23
@原來會員名可以很長的
現在也很多芯片提高效率采用多模PWM技術，可以提高全負載電源效率。
對的，電源的效率提升不少，待機功耗控制的比較低。
0
回復
gxg1122
LV.10
13
2021-03-04 12:24
@塵埃中的一粒沙
能夠提供非常精確的輸出電壓和電流調節，補償變壓器和內部參數公差以及輸入電壓變化。
恒流精度比較好，也可以用來驅動LED的，低成本方式。
0
回復
2021-05-24 20:09

快充電源輸出電壓穩定，紋波小，支持5V/3A、9V/2A的設備充電，效率高，體積小
