TNY279設計的電源

TNY279是PI的低功耗高效率的電源控制IC，其內部集成700V高壓MOSFET管、振蕩器,同時集成了高壓開關電流源功能、電流限流功能及熱關斷功能。精確的遲滯熱關斷保護并具備自動恢復功能，無需人工重新置位，改善的自動重啟動功能在短路及開環故障狀況下實現<3%的最大輸出功率。

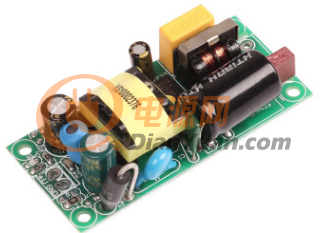

本次利用TNY279設計的10W的開關電源，電源支持寬范圍的輸入電壓，電路輸出電流2A，輸出電壓5V，電路功耗低、效率高。

全部回復(41)
正序查看
倒序查看
svs101
LV.8
2
2021-03-05 13:26
通過BP/M引腳電容值可選擇不同的電流限流點,更高的電流限流點可得到更高的峰值功率.
0
回復
svs101
LV.8
3
2021-03-05 13:26
@svs101
通過BP/M引腳電容值可選擇不同的電流限流點,更高的電流限流點可得到更高的峰值功率.
在開放式應用中得到更高的連續輸出功率,更低的電流限流點可提高封閉式適配器/充電器設計的效率
0
回復
svs101
LV.8
4
2021-03-05 13:26
@svs101
在開放式應用中得到更高的連續輸出功率,更低的電流限流點可提高封閉式適配器/充電器設計的效率
可允許TinySwitch-III系列相鄰產品之間相互替換，而無需重新設計電路,可維修性很高。
0
回復
k6666
LV.9
5
2021-03-05 14:35
TNY279降低了最大過載功率，從而降低變壓器、初級箝位及次級元件的成本.
0
回復
k6666
LV.9
6
2021-03-05 14:36
@k6666
TNY279降低了最大過載功率，從而降低變壓器、初級箝位及次級元件的成本.
導通時間延長,更低輸入電壓下維持輸出的穩定/維持時間, 可以使用更低容量的輸入電解電容.
0
回復
fengxbj
LV.8
7
2021-03-05 16:09
@svs101
可允許TinySwitch-III系列相鄰產品之間相互替換，而無需重新設計電路,可維修性很高。
x芯片的封裝擴大了漏極與其它引腳間的爬電距離，提高了應用的可靠性。
0
回復
fengxbj
LV.8
8
2021-03-05 16:10
@k6666
導通時間延長,更低輸入電壓下維持輸出的穩定/維持時間,可以使用更低容量的輸入電解電容.
設計的電源元件數目很少，簡單但又可靠性高，設計的時候可實現單面印刷電路板的布局。
0
回復
fengxbj
LV.8
9
2021-03-05 16:12
TNY279設計的一款低成本高效率的電源，用做待機輔助電源比較好，待機功耗很低。
0
回復
2021-03-05 16:31
@fengxbj
x芯片的封裝擴大了漏極與其它引腳間的爬電距離，提高了應用的可靠性。
該芯片提供一個靈活的設計方案，并且實現更低的系統成本及更大的輸出功率范圍。
0
回復
2021-03-05 16:35
@fengxbj
TNY279設計的一款低成本高效率的電源，用做待機輔助電源比較好，待機功耗很低。
TNY279設計的電源需要增加鉗位元件，避免高壓擊穿內部的MOSFET管。
0
回復
k6666
LV.9
12
2021-03-06 11:32
@塵埃中的一粒沙
TNY279設計的電源需要增加鉗位元件，避免高壓擊穿內部的MOSFET管。
電源的不同鉗位電路模式，效果是有差異，RCD、RCDZ等方式。
0
回復
gxg1122
LV.10
13
2021-03-06 12:24
@塵埃中的一粒沙
該芯片提供一個靈活的設計方案，并且實現更低的系統成本及更大的輸出功率范圍。
 TNY279 完全可以自供電的，但是使用偏置繞組，可以實現輸出過壓保護，在反饋出現開環故障時能夠保護負載.
0
回復
gxg1122
LV.10
14
2021-03-06 12:25
@svs101
通過BP/M引腳電容值可選擇不同的電流限流點,更高的電流限流點可得到更高的峰值功率.
當此電流超過ISD（關斷電流）時TNY279 的內部鎖存關斷電路將被激活，從而保護負載。
0
回復
gxg1122
LV.10
15
2021-03-06 12:26
@fengxbj
TNY279設計的一款低成本高效率的電源，用做待機輔助電源比較好，待機功耗很低。
TNY279的待機功耗的確很低，輔助電源的要求容易滿足，省電環保。
0
回復
2021-03-06 15:59
@gxg1122
TNY279的待機功耗的確很低，輔助電源的要求容易滿足，省電環保。
當輸出電流小于設定電流時會使能一個開關周期，通過這樣的反饋調節機制，能使得輸出的電壓和電流都處于穩定的狀態。
0
回復
gxg1122
LV.10
17
2021-03-08 12:21
@fengxbj
設計的電源元件數目很少，簡單但又可靠性高，設計的時候可實現單面印刷電路板的布局。
電源元器件少的話可以設計成單層板子，成本更低。產品的尺寸也會小。
0
回復
k6666
LV.9
18
2021-03-08 12:33
@塵埃中的一粒沙
當輸出電流小于設定電流時會使能一個開關周期，通過這樣的反饋調節機制，能使得輸出的電壓和電流都處于穩定的狀態。
使用一個電阻來設置輸入欠壓保護閾值元件數目很少，增強可靠性.
0
回復
k6666
LV.9
19
2021-03-08 12:34
@fengxbj
設計的電源元件數目很少，簡單但又可靠性高，設計的時候可實現單面印刷電路板的布局。
通過BP/M引腳電容值可選擇不同的電流限流點,一般外接0.1uF.
0
回復
fengxbj
LV.8
20
2021-03-08 15:28
@k6666
通過BP/M引腳電容值可選擇不同的電流限流點,一般外接0.1uF.
TNY279開發的電源產品，輸入電壓范圍比較寬，整個負載范圍內高效率輸出，損耗小。
0
回復
fengxbj
LV.8
21
2021-03-08 15:30
@塵埃中的一粒沙
當輸出電流小于設定電流時會使能一個開關周期，通過這樣的反饋調節機制，能使得輸出的電壓和電流都處于穩定的狀態。
由于使用了偏置繞組將電流送入BP/M引腳，抑制了內部高電壓電流源，這樣的連接方式將265VAC 輸入時的空載功耗降低到40mW，有效的降低功耗。
0
回復
2021-03-17 19:36
@fengxbj
TNY279開發的電源產品，輸入電壓范圍比較寬，整個負載范圍內高效率輸出，損耗小。
TNY279P產品的待機功耗特別低，性能很不錯，可以在很多場合上使用。
0
回復
gxg1122
LV.10
23
2021-04-10 12:24
@k6666
通過BP/M引腳電容值可選擇不同的電流限流點,一般外接0.1uF.
根據需要選擇合適的限流點，滿足功率余量就可以；
0
回復
2021-05-24 19:36
@fengxbj
設計的電源元件數目很少，簡單但又可靠性高，設計的時候可實現單面印刷電路板的布局。

zg系列相鄰產品之間相互替換，電源的設計兼容性比較好。

0
回復
2021-06-14 19:21
@fengxbj
設計的電源元件數目很少，簡單但又可靠性高，設計的時候可實現單面印刷電路板的布局。

采用全新薄型eSIP-7C高功率封裝，可降低器件高度和PCB面積。

0
回復
kckcll
LV.9
26
2021-11-18 17:37
@gxg1122
TNY279的待機功耗的確很低，輔助電源的要求容易滿足，省電環保。

TNY279使用偏置繞組的待機功耗應該有100mW上下，跟innoswitch系列的待機功耗比還是比較大，但是TNY外圍電路簡單，成本低。

0
回復
2021-11-18 22:33

遲滯熱關斷保護的溫度保護工作范圍是多少呢

0
回復
黑夜公爵
LV.10
28
2022-06-13 22:31
@svs101
在開放式應用中得到更高的連續輸出功率,更低的電流限流點可提高封閉式適配器/充電器設計的效率

反饋引腳電流還可用于箝位最大占空比，以限制過載和開環情況下的可用輸出功率

0
回復
黑夜公爵
LV.10
29
2022-06-13 22:33
@k6666
TNY279降低了最大過載功率，從而降低變壓器、初級箝位及次級元件的成本.

占空比減小特性還可以提升單路輸出電流啟動特性，從而防止過沖

0
回復
黑夜公爵
LV.10
30
2022-06-13 22:34
@塵埃中的一粒沙
該芯片提供一個靈活的設計方案，并且實現更低的系統成本及更大的輸出功率范圍。

對于采用非調光或PWM調光應用來說，高輸入電壓和通用輸入電壓設計的外部電阻應為24.9k

0
回復
黑夜公爵
LV.10
31
2022-06-13 22:36
@gxg1122
TNY279的待機功耗的確很低，輔助電源的要求容易滿足，省電環保。

由于電阻容差直接影響輸出容差，建議采用1%的電阻容差

0
