開關電源改數控可調有興趣一起玩啊!

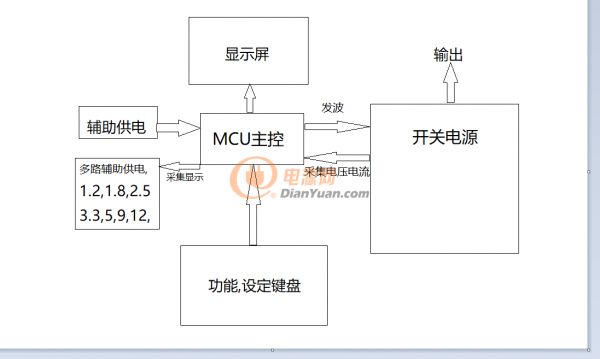

話不多說,手頭有一個威能電源,型號WN-220A-3,的電源,雙路輸出24v和12v.還有兩個5V的LED屏電源. 都是用的TL494主控的,雙管推挽的,之前改了一個12v的494感覺電位器用的不爽,這次要用MCU來接管開關管發波,大致思路如下:

開關電源輸出電壓電流由鍵盤設定,mcu進行控制,再加幾路常用電壓,方便多電源軌供電,可以設定工作方式為恒壓源,恒流源,充電器模式,暫時就先這些.

數字控制優點穩定不易被干擾,不會因為負載變化而導致設定值偏離,有興趣的一起耍啊,

全部回復(26)
正序查看
倒序查看
ltjltjltj
LV.1
2
2021-03-17 12:25
圍觀
0
回復
zfxx
LV.3
3
2021-03-17 12:48
我覺得單片機還是先不要管發波 只管采集 DA AD 控制494 顯示 鍵盤 保護就可以了
0
回復
zfxx
LV.3
4
2021-03-17 12:53
如果非要這么做 可以上升一個高度 直接用DSP模擬移相全橋 有這面類程的 全數控大功率可調電源 用二級 一級移相全橋 一級buck 或低壓差線性 不過難度不小
0
回復
李亞紅
LV.5
5
2021-03-17 14:27
@zfxx
如果非要這么做可以上升一個高度直接用DSP模擬移相全橋有這面類程的全數控大功率可調電源用二級一級移相全橋一級buck或低壓差線性不過難度不小
這個散熱怎么辦呀
0
回復
zfxx
LV.3
6
2021-03-17 15:36
@李亞紅
這個散熱怎么辦呀
兩種方式  一種是分布式散熱    用小的散熱片各管各散熱  兩個風扇一進一出強制對流散熱    一種是集中式散熱  中間放大的散熱片   把需要散熱的管子都布置在散熱片兩邊  兩個風扇一進一出強制對流散熱   各有優缺點   一般第一種用的多
0
回復
zfxx
LV.3
7
2021-03-17 15:50
@zfxx
兩種方式 一種是分布式散熱  用小的散熱片各管各散熱 兩個風扇一進一出強制對流散熱   一種是集中式散熱 中間放大的散熱片  把需要散熱的管子都布置在散熱片兩邊  兩個風扇一進一出強制對流散熱  各有優缺點  一般第一種用的多
還有一種機殼式散熱
0
回復
amwrdfe
LV.1
8
2021-03-17 22:10

N年前做過類似的東西，基本上一個帶fsmc的m3搞定。

pwm用有互補輸出的定時器，反饋用adc，

lcd接fsmc。用普通io也行就是刷新慢點。

想做的話這個其實網上很多參考。

0
回復
2021-03-18 08:10
@zfxx
如果非要這么做可以上升一個高度直接用DSP模擬移相全橋有這面類程的全數控大功率可調電源用二級一級移相全橋一級buck或低壓差線性不過難度不小
這樣可行，但要打板，重新設計電路，本目的是基于現有開關電源改造，而且功率不過200w，還是直接改造成本更低。
0
回復
2021-03-18 08:14
@zfxx
我覺得單片機還是先不要管發波只管采集DAAD控制494顯示鍵盤保護就可以了
用dac去反饋給tl494運放可行，但這樣恐怕會響應延遲，而且494的波stm32也是可以發出的，一個103c8t6最小系統板不過7元，成本也有優勢，之前考慮過f3，但有點大材小用了，
0
回復
2021-03-18 08:16
@amwrdfe
N年前做過類似的東西，基本上一個帶fsmc的m3搞定。pwm用有互補輸出的定時器，反饋用adc，lcd接fsmc。用普通io也行就是刷新慢點。想做的話這個其實網上很多參考。
有fsmc的要用大封裝的了，其實spi也夠用的。
0
回復
李亞紅
LV.5
12
2021-03-18 09:48
@zfxx
兩種方式 一種是分布式散熱  用小的散熱片各管各散熱 兩個風扇一進一出強制對流散熱   一種是集中式散熱 中間放大的散熱片  把需要散熱的管子都布置在散熱片兩邊  兩個風扇一進一出強制對流散熱  各有優缺點  一般第一種用的多
不是有那個導熱硅膠片嗎 為什么不用呢
0
回復
2021-03-18 19:19
@李亞紅
不是有那個導熱硅膠片嗎為什么不用呢
硅膠片只是用來做管子和散熱片之間的絕緣的
0
回復
2021-03-20 19:21

為了方便后期改動,維修就把圖紙畫出來了,TL494及其周邊原件也要后期拆除.下圖是103的波形仿真,替代掉494 OK的,另外為了保證3V以上的ADC采集精度,電阻分壓是能不用就不用,大家有其他的好方法嗎?

0
回復
2021-03-21 12:35
@平平小店
[圖片][圖片]為了方便后期改動,維修就把圖紙畫出來了,TL494及其周邊原件也要后期拆除.下圖是103的波形仿真,替代掉494OK的,另外為了保證3V以上的ADC采集精度,電阻分壓是能不用就不用,大家有其他的好方法嗎?

主犯494及其殘黨已全部拔除,需要拆除件 D6  D18  C8  C4  C5  C3 C2  R27  R8  R9  R15  R7  R11  R12  R51  R16  R10  R6  R13  R4  R23  R24  R25  R26  R14 ADJ  LED  TL494CN   更換c20  c23  c25換耐壓更高的電容.下一步要做控制板了.

0
回復
k6666
LV.9
16
2021-04-30 16:46

數控的MCU選的啥型號的？控制精度準備干到多少

0
回復
k6666
LV.9
17
2021-04-30 16:46
@平平小店
用dac去反饋給tl494運放可行，但這樣恐怕會響應延遲，而且494的波stm32也是可以發出的，一個103c8t6最小系統板不過7元，成本也有優勢，之前考慮過f3，但有點大材小用了，

最近ST的MCU很貴的

0
回復
frankL
LV.2
18
2021-05-07 14:30

用的TL494主控的,雙管推挽的,這個能介紹下不？有什么需要注意的問題

0
回復
2021-05-07 15:25

數控控制也是需要反饋調節的吧，只是控制信號由模擬的改為數字，發波的精度也影響控制的精度

0
回復
lkings
LV.6
20
2021-05-08 17:36

單片機做這種產品已經沒有什么優勢了，不過佩服樓主愛動手和動腦的好習慣

0
回復
yhtuse
LV.1
21
2021-05-09 18:15

單片機也需要閉環控制，并且還需要閉環校準，溫漂、負載變化導致輸出變化，基準源DA也需要自動跟蹤調整，不然計量精和控制精度都會受影響。

可以參考中興2400作者源代碼，加以改進。

0
回復
2021-05-11 12:30

上次改過一臺ZXD1500， 用單片機做的DA、AD控制。

0
回復
lkings
LV.6
23
2021-05-13 13:21

樓主動手能力很強,666

0
回復
2021-05-27 15:15

這個需要PID控制？

0
回復
2021-05-28 13:31
@yhtuse
單片機也需要閉環控制，并且還需要閉環校準，溫漂、負載變化導致輸出變化，基準源DA也需要自動跟蹤調整，不然計量精和控制精度都會受影響。可以參考中興2400作者源代碼，加以改進。

用的什么單片機做數控的了？感覺改造比較大

0
回復
yujunice
LV.5
26
2021-05-29 17:22

一起玩啊!

問下數控的MCU選的啥型號的？

0
回復
dy-trCCDq3N
LV.1
27
2021-06-04 08:09

數控的MCU如何選型

0
