IP5513 集成 MCU 的 TWS 耳機充電倉管理 SoC（英集芯授權代理）

簡介

IP5513 是一款集成 5V 升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理 SoC，為 TWS藍牙耳機充電倉提供完整的電源解決方案。

IP5513 的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低 BOM 成本。

IP5513 內置一個 5V 輸出、同步整流的升壓DC-DC，功率管內置，提供最大 300mA 輸出電流，升壓效率高至 93%。DC-DC 轉換器開關頻率在1.5MHz，可以支持低成本電感和電容。

IP5513 的線性充電提供最大 500mA 充電電流，可靈活配置最大充電電流。內置 IC 溫度和輸入電壓智能調節充電電流功能。

IP5513 可實現 TWS 對耳獨立入倉檢測，檢測到耳機入倉后自動進入耳機充電模式，耳機充滿后自動進入休眠狀態，靜態電流最低可降至 30uA。可靈活定制耳機充滿判飽電流，充滿電流檢測精度高達1mA。

IP5513 內置 MCU，可靈活定制 4/3/2/1 顆 LED或 188 數碼管電量顯示。內置 10bit ADC，可準確計算電池電量。

?    300mA 同步升壓轉換

?    升壓效率最高達 93%

?    內置電源路徑管理，支持邊充邊放

充電

?    最大 500mA 線性充電，充電電流可調

?    自動調節充電電流，匹配適配器輸出能力

?    支持 4.20V、4.30V、4.35V 和 4.4V 電池電量顯示

?    內置 10bit ADC，可準確計算電池電量

?    支持 4/3/2/1 顆 LED 電量顯示

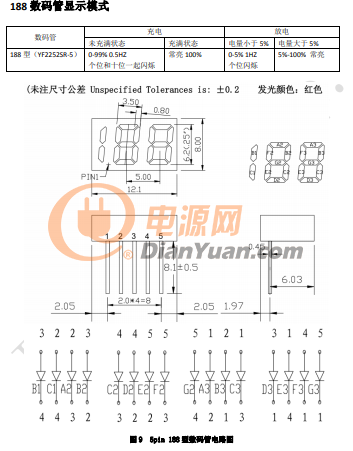

?    支持 188 數碼管電量顯示

低功耗

?    智能識別耳機插入/充滿，自動進待機

?    支持雙路耳機獨立檢測

?    待機功耗最小可至 25 µA

BOM 極簡

?    功率 MOS 內置，外圍只需少量器件即可實現完整充放電方案

應用：

TWS 藍牙耳機充電倉 鋰電池便攜設備
