回收站淘的1000W固態激光驅動電源拆機鑒賞，型號SSL-CP1000Q-20

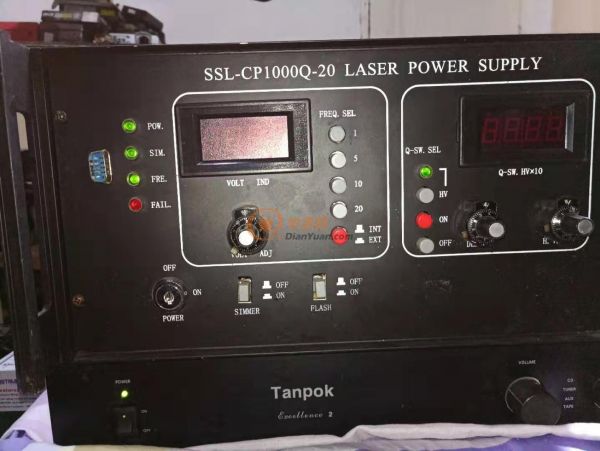

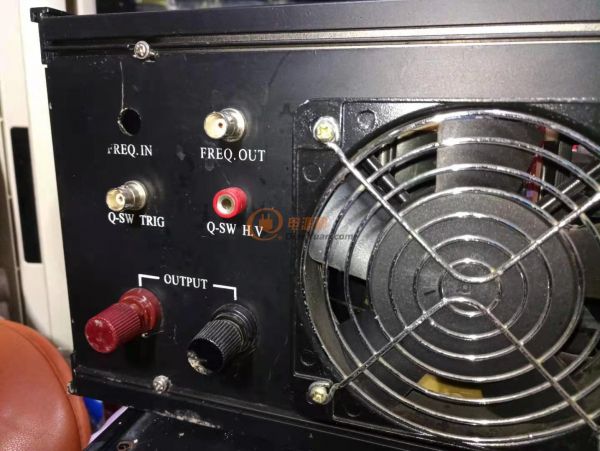

機器前后面板

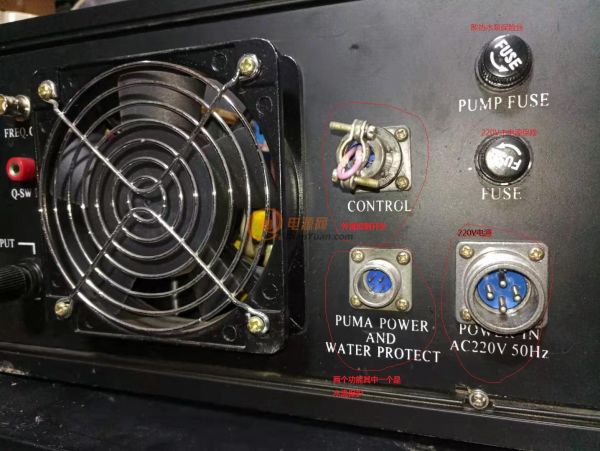

電源輸入是 航空插頭。

各接口標識網上搜了個大概意思，可能不全對，歡迎懂得朋友來指導





全部回復(23)
正序查看
倒序查看
春秋志
LV.5
2
2021-03-19 20:12

機器內部布局，整體設計感覺比較粗曠，不像是近幾年東西

內部卻異常的干凈，不像用過，等搞明白怎么使用給大家通電試試

先欣賞下內部結構











0
回復
春秋志
LV.5
3
2021-03-19 20:16
@春秋志
機器內部布局，整體設計感覺比較粗曠，不像是近幾年東西內部卻異常的干凈，不像用過，等搞明白怎么使用給大家通電試試先欣賞下內部結構[圖片][圖片]  [圖片]   [圖片]  [圖片]  [圖片]

變壓器部分，上邊是電感，多股絲包線繞制








0
回復
春秋志
LV.5
4
2021-03-19 20:20
@春秋志
變壓器部分，上邊是電感，多股絲包線繞制[圖片][圖片]

1400V100uf大電容特寫

0
回復
春秋志
LV.5
5
2021-03-19 20:25
@春秋志
1400V100uf大電容特寫[圖片]

輔助電源及驅動部分分別是ka3525和sg3524




0
回復
春秋志
LV.5
6
2021-03-19 20:29
@春秋志
輔助電源及驅動部分分別是ka3525和sg3524[圖片]   [圖片]

看來搞錯了，這個才是輔助電源上邊的半橋應該是激光管循環水泵電源

0
回復
2021-03-25 17:55
@春秋志
看來搞錯了，這個才是輔助電源[圖片]上邊的半橋應該是激光管循環水泵電源[圖片]
這個電源輸出電壓是多少的，看著功率不大
0
回復
春秋志
LV.5
8
2021-03-31 23:53
@春秋志
機器內部布局，整體設計感覺比較粗曠，不像是近幾年東西內部卻異常的干凈，不像用過，等搞明白怎么使用給大家通電試試先欣賞下內部結構[圖片][圖片]  [圖片]   [圖片]  [圖片]  [圖片]
控制電路電源是小工頻c型變壓器，低壓是3525啟動的半橋輸出多少伏不確定，可能是24v的，高壓是irfp460全橋，儲能電容+可控硅輸出跟魚機一樣，估計千伏左右，關斷電感扁銅線繞制
0
回復
春秋志
LV.5
9
2021-04-15 21:28
@春秋志
看來搞錯了，這個才是輔助電源[圖片]上邊的半橋應該是激光管循環水泵電源[圖片]

關斷電感特寫

0
回復
春秋志
LV.5
10
2021-04-15 22:08
@春秋志
關斷電感特寫[圖片]

剛發現主頁圖片不能放大，補幾張面板的清晰圖片

大家?guī)蛥⒅\參謀這些按鍵跟旋鈕都是些什么功能

0
回復
春秋志
LV.5
11
2021-04-15 22:11
@春秋志
剛發現主頁圖片不能放大，補幾張面板的清晰圖片大家?guī)蛥⒅\參謀這些按鍵跟旋鈕都是些什么功能[圖片][圖片][圖片]

簡單搜了下，后面板接口部分功能

0
回復
春秋志
LV.5
12
2021-04-16 21:59
@春秋志
控制電路電源是小工頻c型變壓器，低壓是3525啟動的半橋輸出多少伏不確定，可能是24v的，高壓是irfp460全橋，儲能電容+可控硅輸出跟魚機一樣，估計千伏左右，關斷電感扁銅線繞制

前面板部分

怪不得看起來設計那么粗狂，元器件標簽顯示是09年

這電位器的黃色標簽和樣式一看就有年代感

0
回復
春秋志
LV.5
13
2021-04-16 22:08
@春秋志
前面板部分[圖片][圖片]怪不得看起來設計那么粗狂，元器件標簽顯示是09年[圖片]這電位器的黃色標簽和樣式一看就有年代感[圖片][圖片]

220v整流橋，為全橋逆變電路提供電源

主濾波電容450V1000uf

高頻高壓整流部分，4個肖特基組成的高頻整流橋

0
回復
春秋志
LV.5
14
2021-04-16 22:11
@春秋志
220v整流橋，為全橋逆變電路提供電源[圖片]主濾波電容450V1000uf[圖片]高頻高壓整流部分，4個肖特基組成的高頻整流橋[圖片][圖片]

高壓輸出的可控硅，參數耐壓1600V最大電流110A

0
回復
春秋志
LV.5
15
2021-04-16 22:17
@春秋志
高壓輸出的可控硅，參數耐壓1600V最大電流110A[圖片]

關斷電感和輸出接觸器，接觸器四路并聯成一路輸出

0
回復
春秋志
LV.5
16
2021-04-17 19:22
@春秋志
關斷電感和輸出接觸器，接觸器四路并聯成一路輸出[圖片][圖片][圖片]

變壓器部分，大小尺寸以18650為參考

電感部分

電感上端300V輸入，下端直接進變壓器，難道還是諧振電源？

0
回復
春秋志
LV.5
17
2021-04-17 19:29
@春秋志
變壓器部分，大小尺寸以18650為參考[圖片]電感部分[圖片]電感上端300V輸入，下端直接進變壓器，難道還是諧振電源？[圖片]

變壓器高壓輸出端并聯1個1600V耐壓103濾波電容

高壓輸出2根黃色的線對應肖特基整流橋輸入

0
回復
春秋志
LV.5
18
2021-04-17 19:36
@春秋志
變壓器高壓輸出端并聯1個1600V耐壓103濾波電容[圖片][圖片]高壓輸出2根黃色的線對應肖特基整流橋輸入[圖片]

460全橋采用變壓器驅動

驅動管型號IRF630

驅動管前端采用光耦隔離，看顏色就知道是高速光耦

0
回復
春秋志
LV.5
19
2021-04-17 20:02
@春秋志
460全橋采用變壓器驅動[圖片]驅動管型號IRF630[圖片]驅動管前端采用光耦隔離，看顏色就知道是高速光耦[圖片][圖片]

全橋升壓一樣是3525

看電路全橋驅動信號應該是純硬件產生的，驅動部分占了整張PCB，原理我是講不來，畢竟知識儲備量不夠

0
回復
caofen
LV.7
20
2021-06-09 16:11
@春秋志
全橋升壓一樣是3525[圖片]看電路全橋驅動信號應該是純硬件產生的，驅動部分占了整張PCB，原理我是講不來，畢竟知識儲備量不夠[圖片][圖片][圖片][圖片][圖片]

你好！這個多少錢淘的

0
回復
#回復內容已被刪除#
21
#回復內容已被刪除#
22
#回復內容已被刪除#
23
fclever
LV.3
24
2022-05-06 14:03

Q開關ND:YAG醫用激光電源，那些年都這么做的，這個是激光振蕩主電源，還有一個從電源是放大諧振腔使用的。這個包含氙燈點火預燃，高壓充電及放電，Q開關高壓電源。并有時序控制，有各環路故障聯動，有主機通信接口。高壓充電電源是100KHz的LC全橋，恒流電容充電，這臺20Hz最高頻率，大約需要在40mS內充電到1200V.放電電流很大，氙燈激活后內阻極低，大約200uS放電到200V以下。全國幾乎所有這個類型的激光器都是差不多的電路
