新人求助 SA7527無輸出問題

自學開關電源也有一段時間了，小弟最近開始動手實踐做了個20w的單級PFC電源，用的是SA7527的方案，輸出端用LM2904+431做恒流限壓的電路，上電時沒有輸出電流，負載儀顯示4V的電壓，我測了VCC電容兩端，只有9-10V，調試了很久一直沒發現問題在哪，所以小弟來論壇請求各位大神能不能幫忙分析下、指點下，（已上傳原理圖PDF文檔）

20W單級PFC原理圖.pdf

全部回復(8)
正序查看
倒序查看
2021-03-23 08:55
這個IC確認可以做恒壓恒流？這種IC好像沒有遇到過，最好問一下原廠FAE。
0
回復
2021-03-23 11:12
@朝陽之星
這個IC確認可以做恒壓恒流？這種IC好像沒有遇到過，最好問一下原廠FAE。
IC沒問題。6562、7527、SN03A  都可以做的。
0
回復
jlh213
LV.6
4
2021-03-23 11:43

說說自己的一點愚見：1、R13太大，可能導致供電不足，出現Vcc電壓成三角波形的上升下降；2、采樣電阻進Cs時，一般都加小的RC吸收，怕誤觸發；3、PC819這個光耦沒搜到資料，它的傳輸比是多少也不得而知了，感覺10K的電阻有點大。

0
回復
haooo
LV.1
5
2021-03-23 13:24
@jlh213
說說自己的一點愚見：1、R13太大，可能導致供電不足，出現Vcc電壓成三角波形的上升下降；2、采樣電阻進Cs時，一般都加小的RC吸收，怕誤觸發；3、PC819這個光耦沒搜到資料，它的傳輸比是多少也不得而知了，感覺10K的電阻有點大。
這個光耦我弄錯了。是常規的PC817c的傳輸比好像200
0
回復
2021-03-23 14:09
@haooo
這個光耦我弄錯了。是常規的PC817c的傳輸比好像200

JLH213，你說的采樣電阻進CS用RC吸收，

這個單級PFC就是這樣的，這點樓主沒錯，芯片內部有一個40K電阻和幾PF的電容，

不需要外加。

0
回復
haooo
LV.1
7
2021-03-23 16:37
@水鄉電源
JLH213，你說的采樣電阻進CS用RC吸收，這個單級PFC就是這樣的，這點樓主沒錯，芯片內部有一個40K電阻和幾PF的電容，不需要外加。
嗯嗯  現在芯片一般都有這個前沿消隱的功能的
0
回復
haooo
LV.1
8
2021-03-23 16:44
@水鄉電源
JLH213，你說的采樣電阻進CS用RC吸收，這個單級PFC就是這樣的，這點樓主沒錯，芯片內部有一個40K電阻和幾PF的電容，不需要外加。

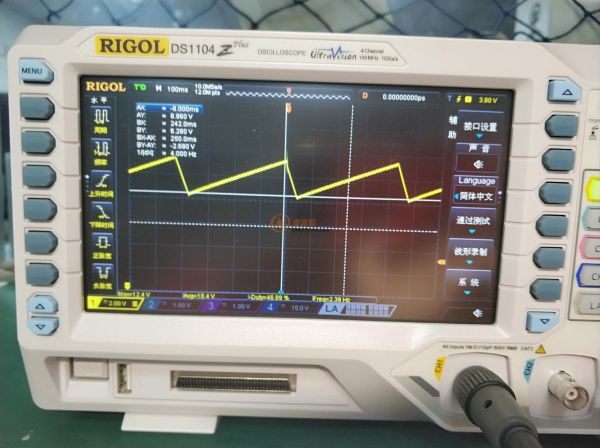

版主我想問下這是什么問題，就是只有VCC有電，三角波的，但是但是mos管的G極沒有驅動型號，我測了乘法器的輸入端的電壓，在1.幾到2.幾的范圍內，但不太像正弦波，是不是我布板的問題啊
0
回復
2021-03-24 12:25
@haooo
版主我想問下這是什么問題，就是只有VCC有電，三角波的，但是但是mos管的G極沒有驅動型號，我測了乘法器的輸入端的電壓，在1.幾到2.幾的范圍內，但不太像正弦波，是不是我布板的問題啊
把R7和R8改成150K，R13改成10R
0
