為什么運放輸出電壓不正確

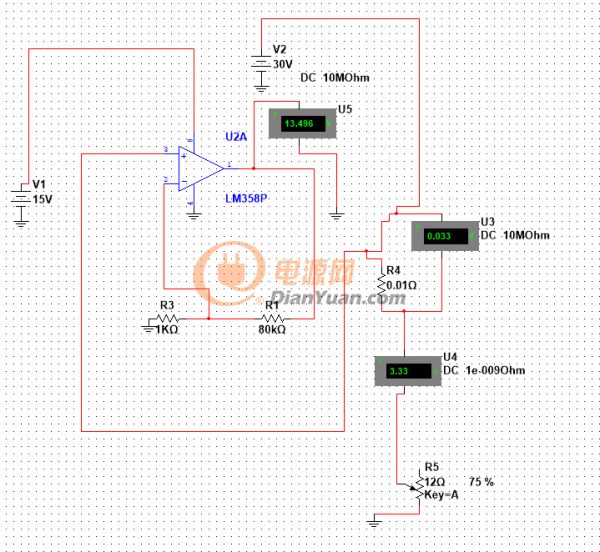

這就是一個直流放大器，。R4是一個仿真的采樣電阻 U4是電流表U3和R5是電壓表，為什么在R4上電壓為0.033V通過運放放大80倍后U5輸出的電壓不正確應該為2.64V怎么仿真出來是13.496V了哪位大神看看是怎么回事

全部回復(2)
正序查看
倒序查看
2021-03-24 12:18

V2，30V直接接到正向輸入了，圖都錯了，

正向?qū)Φ仉妷毫窟^(guò)沒有？而不是量R4兩端電壓，

正向輸入腳如果是0.033V，那輸出是2.673V，不是2.64V

0
回復
2021-03-24 14:28
先把圖改正確，再驗證你的想法。
