反激式電壓次級同步整流反向尖峰大?。?！

如圖，反激式電源，用OB2269CPC做的12V5A，匝比是32：7：7（變壓器是庫存品，不能改變了），測試電源的次級同步整流，整流管用的東科的DK5V100R15ST1（100V，15mR），測得的反向尖峰如下圖:

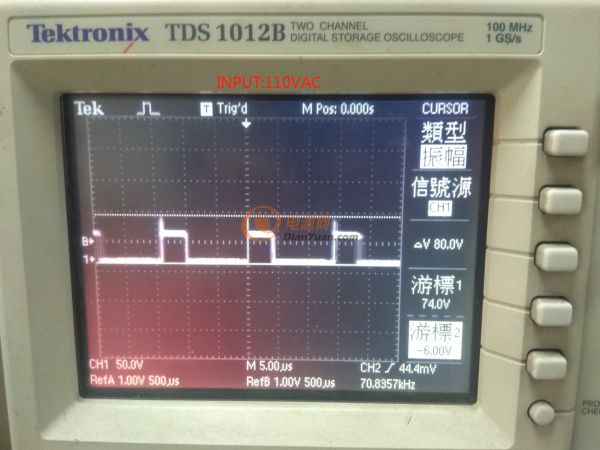

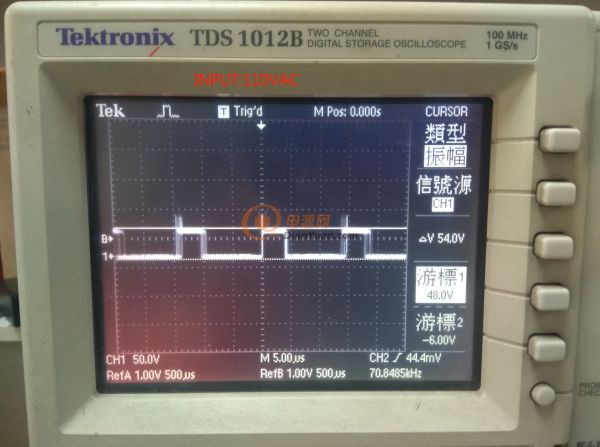

問題來了：1. 輸入110VAC的時候，同步整流管的反向尖峰Vpp有80V，去掉那個尖峰剩下54V；

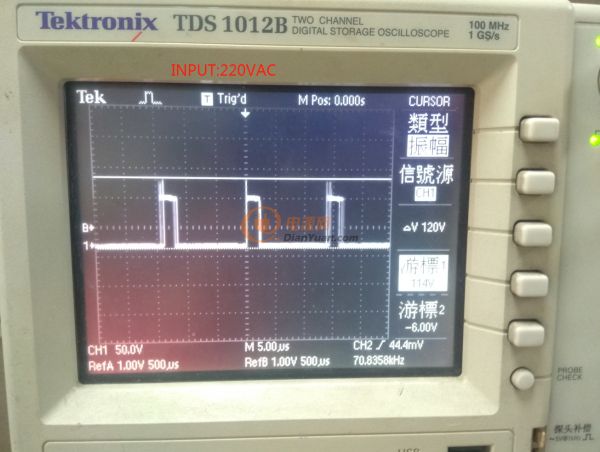

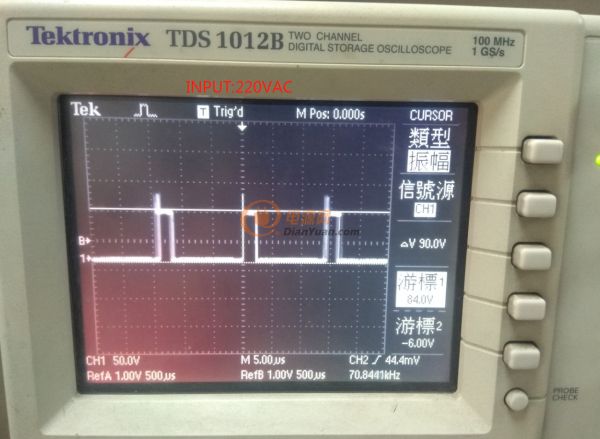

                2. 輸入220VAC的時候，同步整流管的反向尖峰Vpp有120V（這個尖峰電壓已經超過同步整流管的耐壓值了，此時應該壞掉才對，然而并沒用！），去掉那個尖峰剩下90V；

                 3.如果變壓器匝比等不能改變了，有什么方法可以有效改善那個反向尖峰嗎？（次級同步整流管子并的RC，原來是2個47歐姆并聯再串聯2.2nF的電容，我嘗試把電阻改小到10歐姆左右，有所改善，但還是不理想）

             請各位大神賜教，謝謝！

全部回復(16)
正序查看
倒序查看
2021-04-02 20:11

不想改變壓器，MBR20150   不要你用嗎？

把變壓器匝比改到6-7，不就解決了？

0
回復
歐Osial
LV.1
3
2021-04-03 12:23
**此帖已被管理員刪除**
1
回復
2021-04-03 14:04
@歐Osial
**此帖已被管理員刪除**

不管多少納秒都沒用，

變壓器匝比太小，測的整流管尖峰這么高是正常的。100V輸入 ，整流管都有80

你只有用MBR20150，

下一批再改變壓器。

機子沒測好，做那么多變壓器干什么？

0
回復
2021-04-04 07:33

數據似乎有誤

我的計算結果是，不知正確否

1、去掉那個尖峰剩下46V

2、去掉那個尖峰剩下80V

0
回復
歐Osial
LV.1
6
2021-04-04 17:44
@水鄉電源
不管多少納秒都沒用，變壓器匝比太小，測的整流管尖峰這么高是正常的。100V輸入，整流管都有80你只有用MBR20150，下一批再改變壓器。機子沒測好，做那么多變壓器干什么？

這一點兒我保留意見，平臺電壓是由變壓器匝比決定沒錯，但是尖峰產生的原因是由于整流MOSFET的反向恢復導致的，關斷延時太大，導致整流MOSFET的S-->D的反向電流太大，尖峰很大。

不過我同意你的一點是，32:7的匝比，在220V AC輸入情況下，平臺電壓都已經，220V*1.414*7/32+12V=80V，使用100V的整流MOSFET，即使降低了spike，余量也會非常小，更不用說265VAC輸入的極限情況了。

0
回復
2021-04-06 08:35
@水鄉電源
不想改變壓器，MBR20150 不要你用嗎？把變壓器匝比改到6-7，不就解決了？
我這邊的前提是變壓器不能修改了，然后這個用MBR20150是可以滿足耐壓值，但是做12V5A，效率太小了，肖特基上的壓降太大
0
回復
2021-04-06 08:38
@世界真奇妙
數據似乎有誤我的計算結果是，不知正確否1、去掉那個尖峰剩下46V2、去掉那個尖峰剩下80V
您看錯了，請看圖2和圖4
0
回復
2021-04-06 08:38
@水鄉電源
不管多少納秒都沒用，變壓器匝比太小，測的整流管尖峰這么高是正常的。100V輸入，整流管都有80你只有用MBR20150，下一批再改變壓器。機子沒測好，做那么多變壓器干什么？
變壓器是庫存的
0
回復
2021-04-06 09:21
@大圣愛妖精
您看錯了，請看圖2和圖4

我說的是根據你給的變壓器數據的計算值，不是圖。示波器的圖為什么與計算值差別那么大，你自己應該找原因！

做事不能粗心大意

0
回復
2021-04-06 18:26
@世界真奇妙
我說的是根據你給的變壓器數據的計算值，不是圖。示波器的圖為什么與計算值差別那么大，你自己應該找原因！做事不能粗心大意
不好意思，是我看錯了您的描述，是的，根據理論計算的結果應該是：

1、去掉那個尖峰剩下46V

2、去掉那個尖峰剩下80V

然后現在示波器測出的數據跟理論計算值偏差好大，我懷疑可能是示波器或探頭有問題，探頭測試輸出紋波的時候也是測不準

0
回復
2021-04-06 19:36
@大圣愛妖精
不好意思，是我看錯了您的描述，是的，根據理論計算的結果應該是：1、去掉那個尖峰剩下46V2、去掉那個尖峰剩下80V然后現在示波器測出的數據跟理論計算值偏差好大，我懷疑可能是示波器或探頭有問題，探頭測試輸出紋波的時候也是測不準

1、32：7，這個匝比就不適合做12V輸出。

2、這個電壓尖峰是多個原因造成的，不是第6帖說得那么簡單，你可以用150V肖特基替代MOSFET的同步整流就可以驗證。

3、最重要的原因是變壓器的設計，也就是說，不改變壓器，整流管的反壓（包括尖峰）難有大的改善。


0
回復
zhenxiang
LV.10
13
2021-07-28 20:09
@水鄉電源
不想改變壓器，MBR20150 不要你用嗎？把變壓器匝比改到6-7，不就解決了？

人家是同步整流

0
回復
zhenxiang
LV.10
14
2021-07-28 20:12
@水鄉電源
不管多少納秒都沒用，變壓器匝比太小，測的整流管尖峰這么高是正常的。100V輸入，整流管都有80你只有用MBR20150，下一批再改變壓器。機子沒測好，做那么多變壓器干什么？

用150V的MOS不行嗎

0
回復
zouwilson
LV.3
15
2022-11-13 23:38

碰到相同的問題，大師，你們是怎么解決的？

0
回復
dy-bNd3btgc
LV.1
16
2023-07-31 01:26
@世界真奇妙
數據似乎有誤我的計算結果是，不知正確否1、去掉那個尖峰剩下46V2、去掉那個尖峰剩下80V

加大MOS驅動電阻到200R 尖峰電壓會降低

0
回復
dy-bNd3btgc
LV.1
17
2023-07-31 01:29

變壓器32：5
